基地局の無線関連設備をまとめます。随時更新します
一覧はこちら
華為 HUAWEI
無線機 (BTS/RRU)
BTS3911E
700M/900M (Softbank)
001-A08886 10M 798MHz 1.25～20W
001-A07745 15M 952.5MHz 1.25～20W
RRU3220E
001-A04952 20M 1849.9MHz 0.316～5W
RRU3235
4T4R
005-101575 AXGP 2550MHz 3.75～20W / 2565MHz 3.75～40W
RRU3236E
AXGP 2550MHz 0.21～3.4W
AXGP 2565MHz 0.42～6.6W
3.57, 3.59GHz 0.3125～5W
2T2R ストリートピコセル

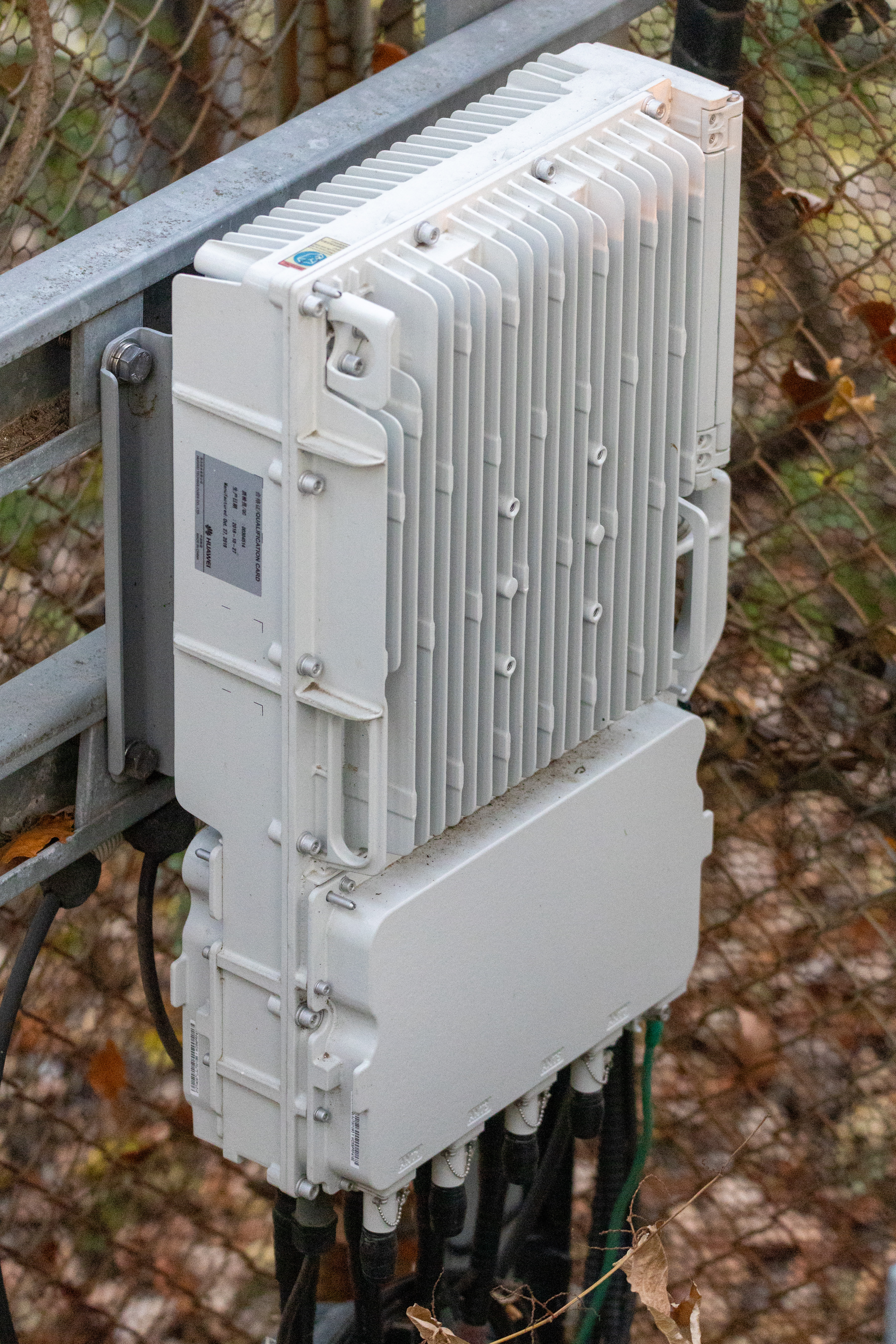

RRU3259
8T8R AXGP
RRU3964
700M / 1.7G (Softbank)
001-A07460 20M 1850MHz 4～40W
001-A07461 10M 798MHz 2～20W
技適上はF0(1845~1850MHz)も吹けるようになってる
RRU5258
8T8R
001-A14299 20M 3.4G/3.5G 1～5W (Softbank)

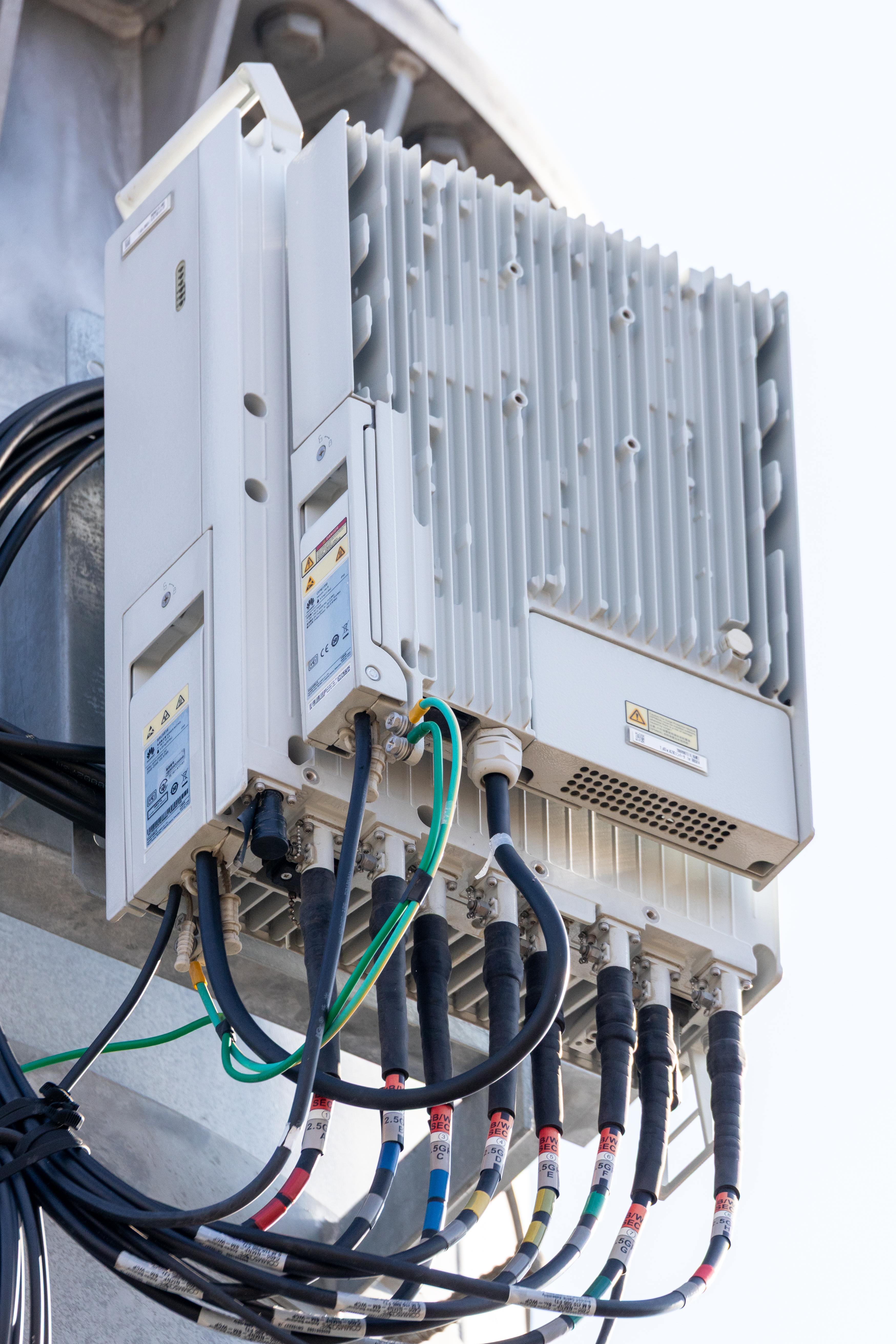

RRU5814
8T8R AXGP/地域BWA
阪神ケーブル系で採用例あり
無線機 (AAU)
AAU5271
AXGP mMIMO 2.0
64T64R
AAU5281
3.5G mMIMO 2.0
8×12 array 40kg Max 999W
005-101574 20M 3570-3590MHz 6.25-625mW
AAU5631
3.4-3.6GHz 64T64R
8×12 array
001-A15966 20M 3570-3590MHz 6.25-625mW
アンテナ
CTD4520R01v06
ANTENNA
CP04X-4×3400-5000-65-19i-M-R
Softbank 3.4-5.0G セクタアンテナ
そのほか
DPU40D-N06A3 / DBU50B-N12A3
整流器+バッテリー
OMB AC/DC Outdoor Mini Cabinet Box
DBS3900などが収まっている
