携帯基地局の無線関連設備まとめ

基地局の無線関連設備をまとめます。随時更新します
装置ベンダー別にまとめています。

Samsung

無線機(RRH)

RF50-D1A(700+800MHz)

EP96-04288A
001-A10932/001-A10935 15M 867.5M 1～30W
au 700M/800M両対応

L7MU-S5(2.1GHz)

001IUAA1571 20M 2120MHz 1～4W
au 2Gピコセル

L8HU-E4K(2.1GHz)

EP96-03947A
001IUAA2186 20M 2120MHz 1～40W
au 2G高出力タイプ

CF20-T1A(700+800+2.1GHz)

EP96-04710A
001-A10933/001-A10936/001-A07669
au トライバンドピコセル 0.5～2W

CT10-42A(3.5GHz)

EP96-04739A
001-A07667/001-A17082 40M 3.54GHz 0.1～8W
au 3.5G ストリートピコセル ヒヨコカバー

RF2202-11A

EP96-05223A
10M 1490.9MHz 1～30W

RF4403-03A(1.7GHz)

20M 1815MHz 1～160W
au B3/n3

RT4406-78A(3.7GHz)

EP96-05408A
001-A15392 au 3.75GHz 0.4～160W
au 3.7G 高出力分離型

RT4410-78A(3.7GHz/4.0GHz)

EP96-05636A
001-A16794 4.05GHz 0.5～20W (au 3.7G+4.0G)
低出力薄型。多分3.7GHzも吹ける

RT4421-78A

34L4C-RRU
40M 3.46GHz 9.5726～76.0349W / 80M 3.48GHz 19.1452～152.0758W
docomo 3.4/3.5G

RT4425-77A

37L4C-RRU
3.65GHz 18.28～145.23W (docomo 3.7G)

RT4426-79A

BS-4001形2号SS4.5G LLSアンテナ分離型張出し無線装置
45L4C-RRU
4.55GHz 24.1～191.45W (docomo 4.5G)

RT4428-41A(2.5GHz)

Model : SMM-BMDA4/BMD0B
EP96-06102A
001-A19459 20M 2635MHz 0.1～1W / 001-A19461 30M 2610MHz 0.15～1.5W
WWiMAX 2+ B41無線機 NR n41対応

BSAM1052

Model : SMM-BMDA4/BMD0B
WiMAX 2+ B41無線機 NR n41対応

無線機(MMU/AU)

MTN01F-41A

001-A12811
UQ向け Massive MIMO

MT3207-78A(3.7G)

EP96-05388A
001-A15391 100M 3.75GHz 0.8～80Ｗ (au 3.7G)

BS4001形37L0AMMU(SS)-3.7G基地局装置

001-A21274 100M 3.65GHz 19.9526～316.2278W
docomo 一体型MMU

AT1K01-A00(28GHz)

27.85～28.15GHz 10～400mW
au ミリ波 一体型AU(Access Unit)
14kg 18L 1024Antenna elements

AT1K04-F00(28GHz)

EP96-06376A
001-A15498 27.85-28.25GHz 10～400mW
au ミリ波装置 AU V2
横の通気口の形がV1と異なる

HT2H01-57A

280L2-SRU
27.45～27.75GHz 15.8～125.9mW
docomo ミリ波装置

Baseband

ODU21-EB

auのBBU

OCDU30

SSOC-A4A
EP96-04950A
auのBBU

そのほか

FMX-200RW(SF)

RRH側 屋外 波長多重装置 (SOLiD Inc.製)
auのDWDM装置

Ericsson

無線機(RRU)

RRUW 01

RRUS 11

Softbank FDD-LTE 2T2R

RRUS 12

Softbank FDD-LTE 2T2R

RRUS 72 B41B

UQ TDD-LTE 4T4R

RRU 22F2 B18,28d

TA08018-B034
au 700M/800Mピコセル

RRU 22F3

au 700M/800M/2Gピコセル

無線機 (Radio)

Radio 2212

2T2R FDD Softbank 900M/2G

Radio 2217

2T2R FDD Softbank/au700M/900M/1.5G/2G

Radio 2218

2T2R TDD docomo/au 3.5G

Radio 2250

2T2R FDD au 700M/800M

Radio 2271

2T2R FDD
B1/28(au/SB 両対応) 1～160W
B8(SB) 1～320W

Radio 4408

4T4R TDD ピコセル
3.4G(SB)/3.5G(SB)/3.7G(au/SB) 0.1～20W

Radio 4415

4T4R FDD 1.7G/2G

Radio 4422 B41H

4T4R 2.5G TDD(AXGP/WiMAX) NR対応
20MHz 2555～2635MHz 8～40W
30MHz 2560～2630MHz 12～60W
50MHz 2570～2620MHz 20～100W

Radio 4467

4T4R TDD 3.75, 3.95, 4.05G 1～160W

Radio 8836

WCP B41/Softbank B42
40M 3.42, 3.58GHz 1～160W / 3.95GHz 1～160W

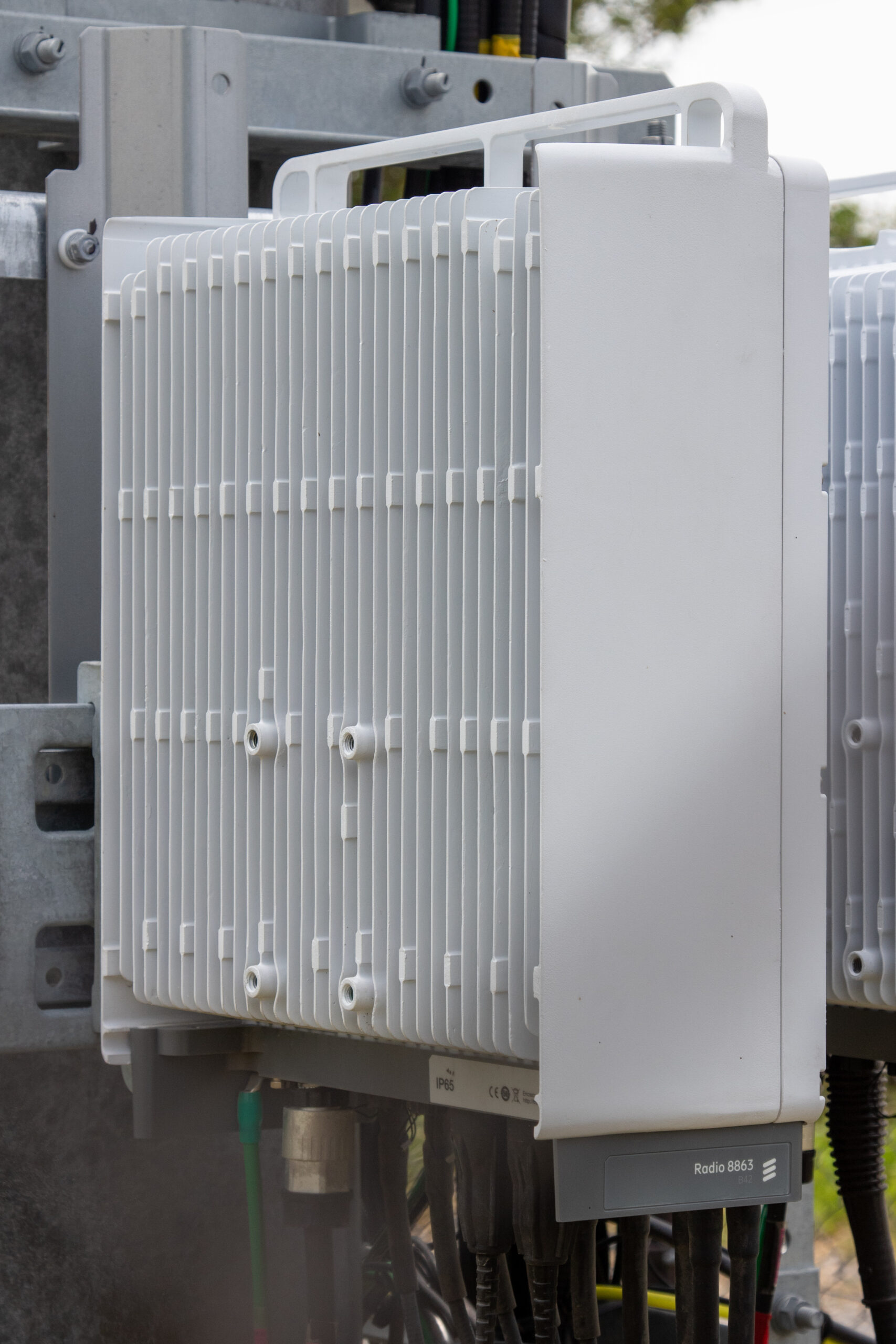

Radio 8863

40M 3.42, 3.54, 3.58GHz 2.5～400W
au/Softbank 3.4GHz/3.5GHz両対応

Radio Dots

無線機(Air)

Air 3227

40M 3.42, 3.58GHz 0.3125～64W Softbank Massive MIMO
21.5kg CPRI 2本

Air 3239

3.75, 3.95GHz 1～100W
32TRX

Air 3268 B78Y

3.65GHz 0.03125～200W
32T32R 15.0kg docomo向けMassiveMIMO

Air 1281

27.85～29.45GHz 6.6～525mW

Air 5121

27.85～28.15GHz 78.75～315mW
CPRI 2本

Baseband

BRS 6302

BB 6318

Baseband

RP 6339

Radio Processor

RP 6347

Radio Processor

RP 6353

RAN Compute Radio Processor
UQ局 Radio 4422 B41Hとの組み合わせで使用

Fronthaul

FH 6389

Optical Fronthaul
Passive WDM 最大24Service

NOKIA

ノキアソリューションズ&ネットワークス合同会社

無線機(docomo)

BS-3001形1号P 700M光張出し無線装置B

700M-RRE2(P)

BS-3001形1号P 1.5G3セクタ光張出し無線装置A

BS-3001形1号P 1.7G3セクタ光張出し無線装置A

BS-3001形1号P 2G光張出し無線装置A

RRE2(P)-2G基地局装置

BS-3001形1号P 2G光張出し無線装置本体 S (FHGD)

2G-RRES2(P)-2G基地局装置

BS-3201形2号P 3.4G光張出し無線装置本体 (FZQM)

BS-3201形2号P 3.5G光張出し無線装置本体 (FZQL)

35G4TRx-RRE4(P)

BS-3201形2号P 3.5G小型低出力光張出し無線装置本体 (FZQD)

BS-3002形P 基地局装置デジタル処理部

docomo 屋外向け小型BDE

Flexi Zone

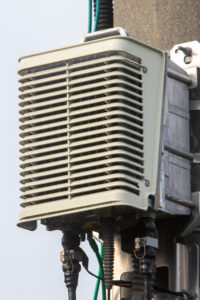

FHDB

15M 952.5MHz 8～120W
(提供:CyberRex)

FHKA

J15LB60D11
10M 1480MHz 5～60W (Softbank)

FWGB

Flexi Zone 2100
RF 5W
90-264V AC 50/60Hz 2A

FW2EA/FW2GCA

Flexi Zone Mini-Macro Outdoor Micro BTS
800MHz FW2GCA(474475A)
1.7GHz FW2EA
au/Rakuten両対応。共同整備局で使用

Flexi Zone Indoor Pico BTS

FSMF

Flexible System Module Fabric

AirScale

NDMT RRH J800

TA08017-B434

AHGA

Band1 2T4R
20M 2160MHz 5～120W (Softbank)

AHEH

Band3 4T4R
15M 1852.5MHz, 20M 1815, 1835MHz 5～160W (Rakuten/au/Softbank)

AHDA

Band8 2T4R
15M 952.5MHz 5～120W (Softbank)

AHCH

Band18 5～60W (au)

AHCF

Band26 4T2R
5M 877.5～887.5M 5～60W (docomo)
新設JTOWER等で採用例多し

AHPE

Band28B 2T4R Upper Duplexer(773～803MHz)
10M 778, 798MHz 4～120W (au, Softbank)

AWHHF

地域BWA用
001-A16259 2585MHz 2.78～40W

AZQI

3.65GHz 4～320W (docomo)

AZQS

8T8R
40M 3.42, 3.54, 3.58GHz 4～320W (au/Softbank)

AZQU

4T4R
3.75, 3.95, 4.05GHz 4～160W (au/Softbank)

AZTA

4.55GHz 2.4～192W (docomo)

AWEUA

27.05～29.45GHz 126～1600mW

RF光子機

CRF-6001形P RF出力子機<2>B

JMCIA RF光子機

CRF-6002形N RF出力子機<1>B

JMCIA RF光子機
AC100/200V~ 0.94/0.50A
(提供:CyberRex)

そのほか

BCU3

AMOD

ASOE AirScale Core

FYGC

TrimbleのGNSSアンテナ

華為 Huawei

無線機 (BTS/RRU)

BTS 3911E

700M/900M (Softbank)

RRU 3964

700M / 1.7G (Softbank)

RRU 3235

4T4R
005-101575 AXGP 2550MHz 3.75～20W / 2565MHz 3.75～40W

RRU 3236E

AXGP 2550MHz 0.21～3.4W
AXGP 2565MHz 0.42～6.6W
3.57, 3.59GHz 0.3125～5W
2T2R ストリートピコセル

RRU 3259

8T8R AXGP

RRU 5258

8T8R
001-A14299 20M 3.4G/3.5G 1～5W (Softbank)

RRU 5814

8T8R AXGP/地域BWA
阪神ケーブル系で採用例あり

無線機 (AAU)

AAU 5271

AXGP mMIMO 2.0
64T64R

AAU 5281

3.5G mMIMO 2.0
8×12 array 40kg Max 999W
20M 3.57-3.59 6.25-625mW

そのほか

DPU40D-N06A3 / DBU50B-N12A3

整流器+バッテリー

OMB AC/DC Outdoor Mini Cabinet Box

DBS3900などが収まっている

富士通 FUJITSU

BS-3001形1号F 無線機

BS-3001形1号F 700M光張出し無線装置A

TA08017-B862
700M-RRE2(F)

BS-3001形1号F 800M光張出し無線装置A S

TA08017-B264
800M-RRES2(F)

BS-3001形1号F 800M光張出し無線装置B

TA08012-B791
800M-RRE2(F)

BS-3001形1号F 1.5G光張出し無線装置A S

TA08017-B427
15G-RRES2(F)

BS-3001形1号F 1.7G光張出し無線装置A

TA08017-B455
17G-RRE2(F)

BS-3001形1号F 1.5G3セクタ光張出し無線装置A

TA08017-B870
15G3S-RRE2(F)

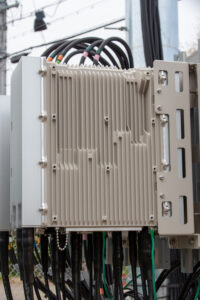

BS-3001形1号F 1.7G3セクタ光張出し無線装置A

TA08017-B866
17G3S-RRE2(F)

BS-3201形1号F 無線機

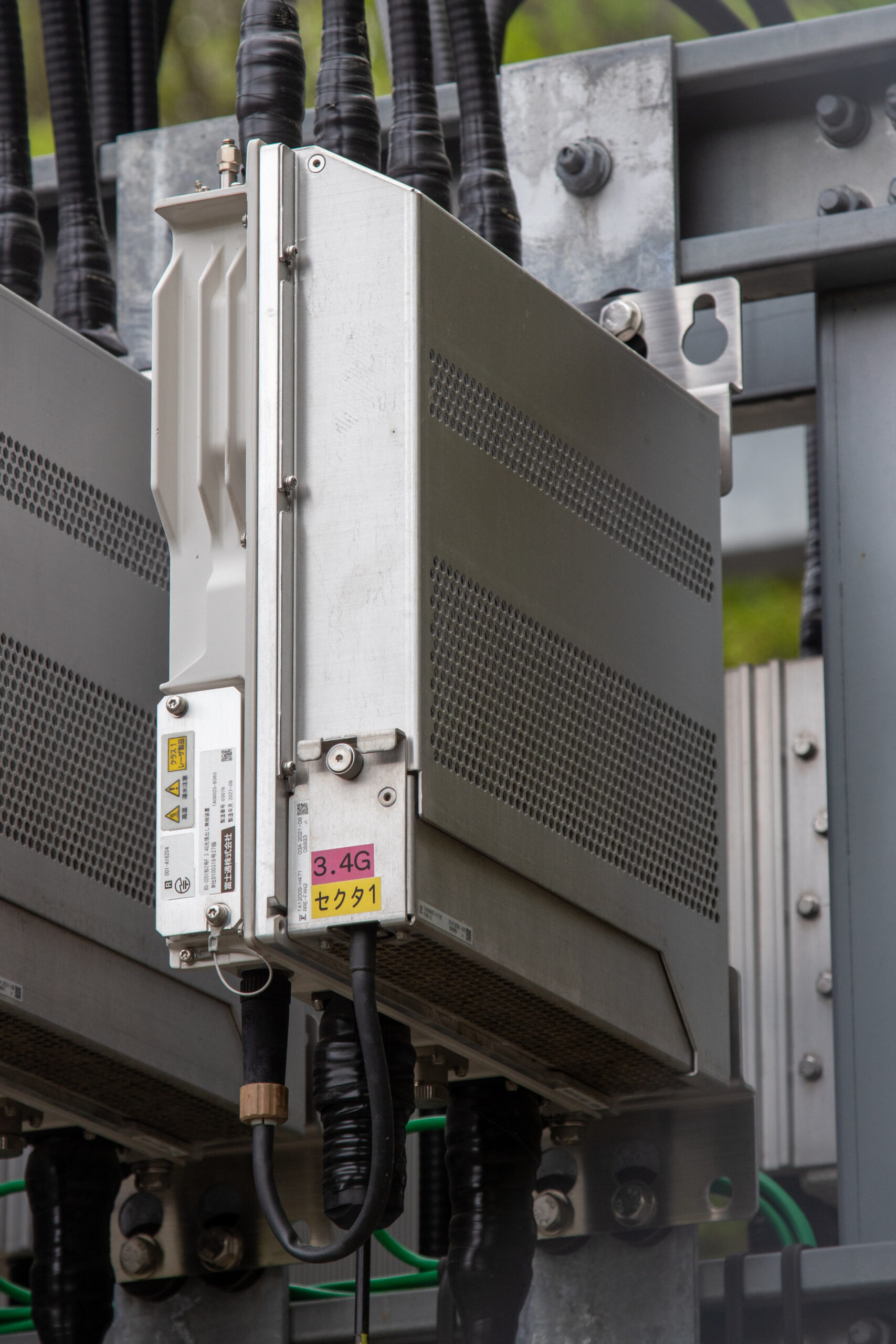

BS-3201形1号F 3.4G光張出し無線装置

TA08025-B363
34G-RRE4(F)
001-A16204 20M 3.45, 3.47GHz 2.39～19W

BS-3201形2号F 3.5G光張出し無線装置

TA08025-B056
35G4TRx-RRE4(F)
001-A13243 3.49～3.51GHz 2.39～19W

BS-3201形2号F 3.5G小型低出力光張出し無線装置本体

TA08018-B378

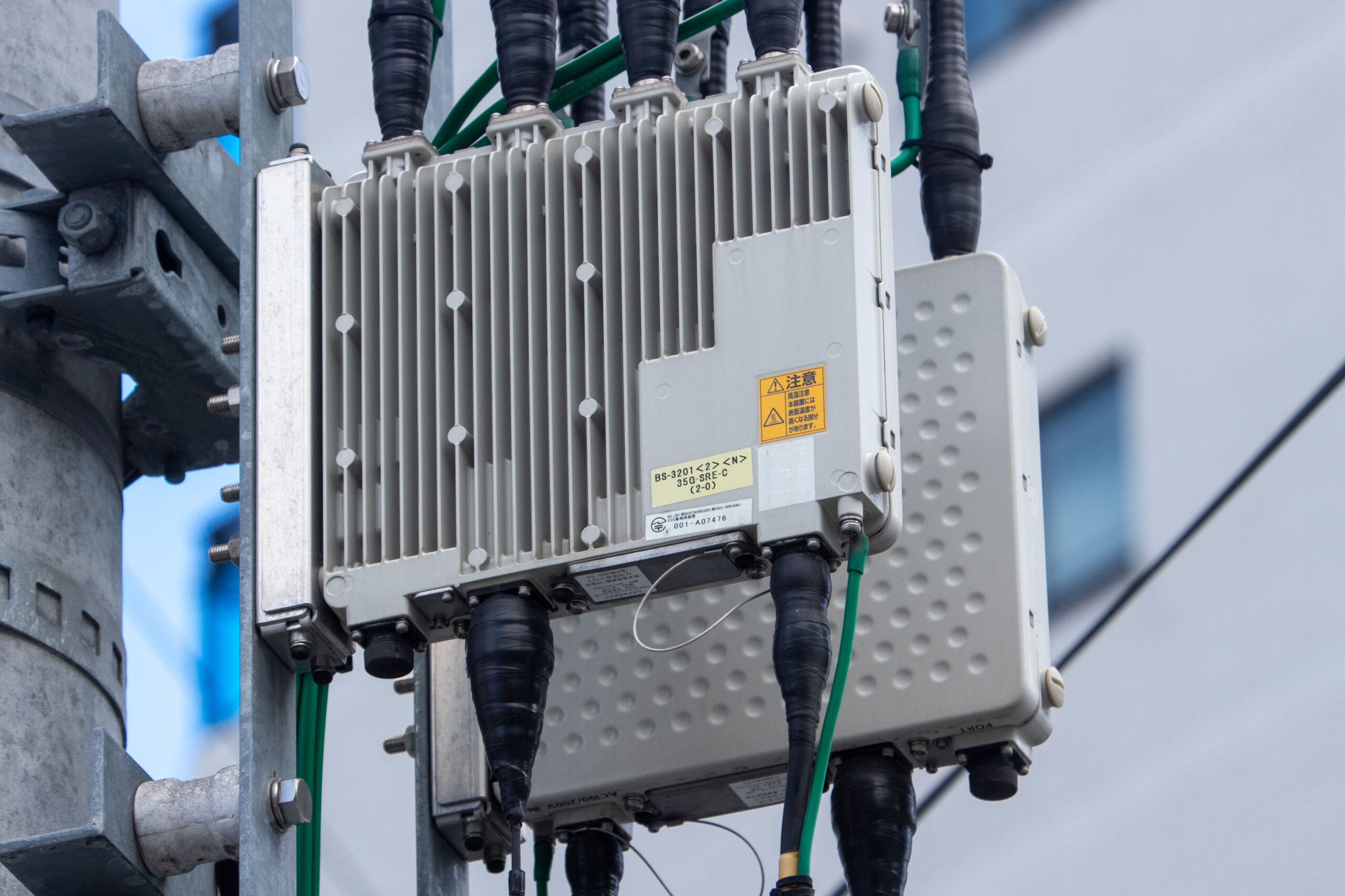

35G-SRE4
20M 3.49～3.51GHz 0.06～0.48W NR非対応

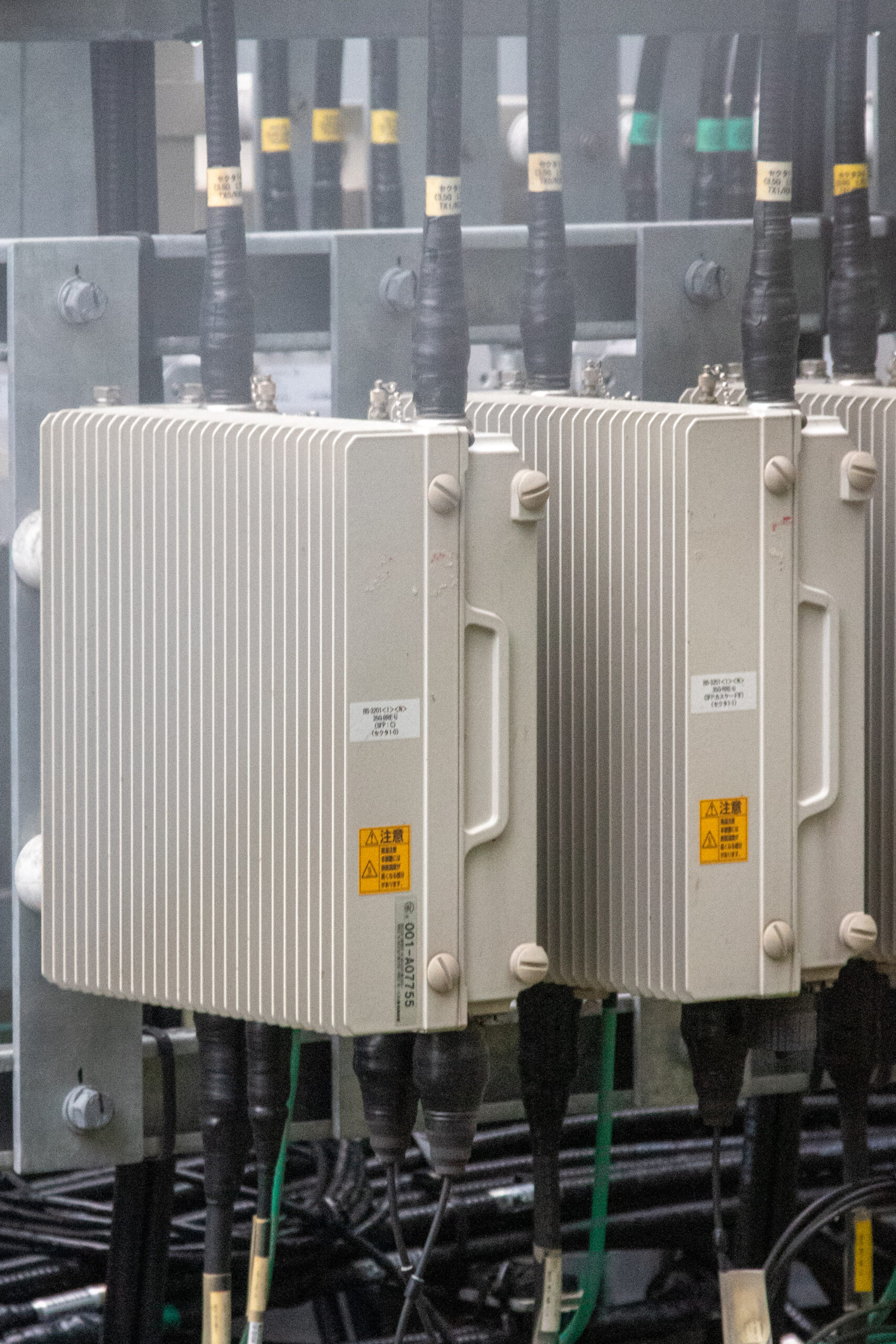

35G-RRE

BS-4001形1号F 無線機

BS-4001形1号F 28G LLSアンテナ一体型小型低出力張出し無線装置

TA08025-B328
280L2SRU
27.45～27.75GHz 2.34～18.6mW
AC90-220V 3.2A

BS-4001形2号F 無線機

BS-4001形2号F 3.7G LLSアンテナ分離型張出し無線装置

TA08025-B428
37L4CRRU
3.65GHz 18.28～145.23W (docomo)

BS-4001形2号F 3.7G LLSアンテナ分離型張出し無線装置2

TA08029-B074
37L4CRRU2
3.65GHz 18.28～145.23W (docomo)

37L4ARRU

3.65GHz 12.13～96.37W
docomo 3.7G 高出力一体型

37L4ASRU

3.65GHz 0.357～2.832W
docomo 3.7G 低出力一体型

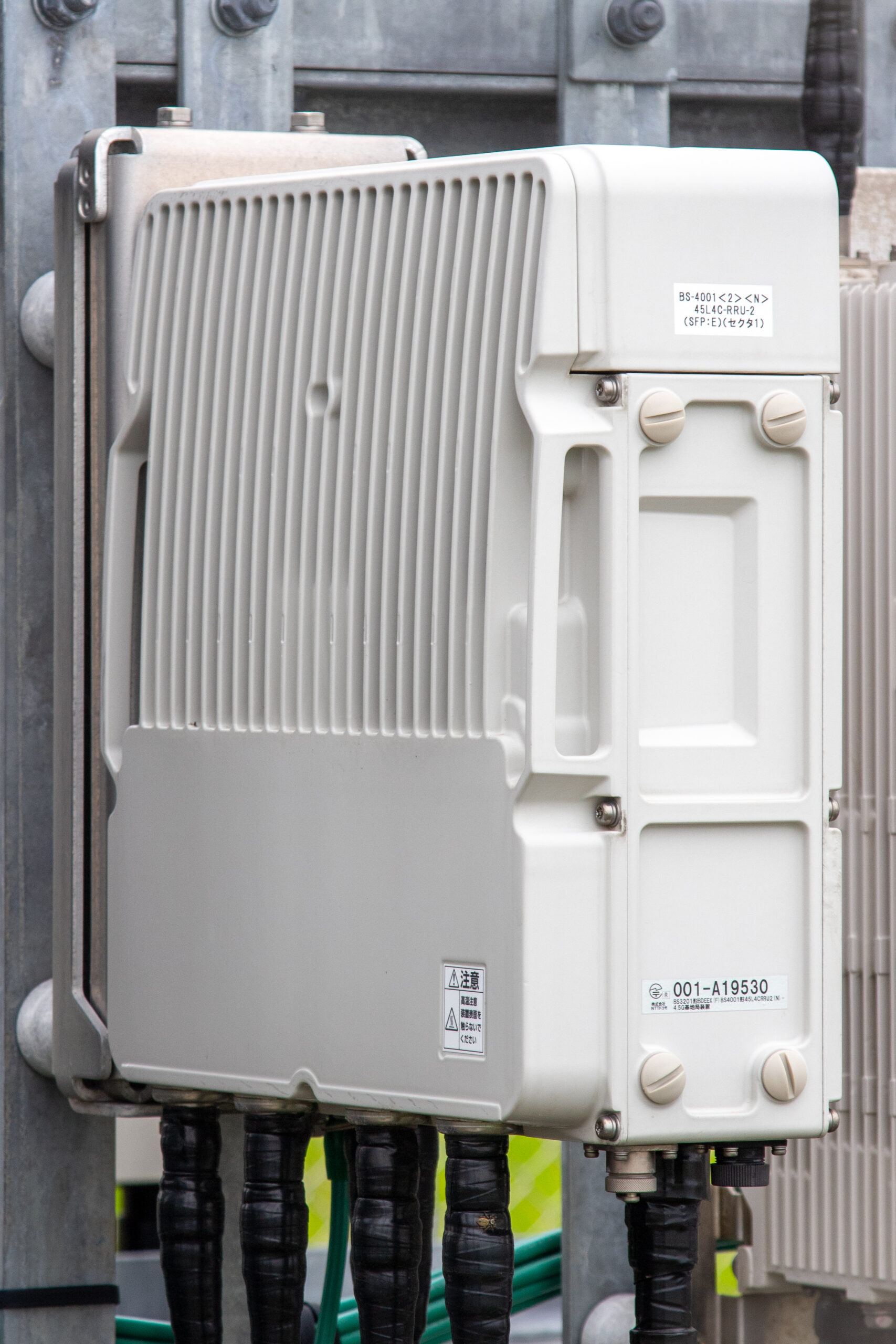

BS-4001形2号F 4.5G LLSアンテナ分離型張出し無線装置

TA08025-B505
45L4CRRU
4.55GHz 24.1～191.45W

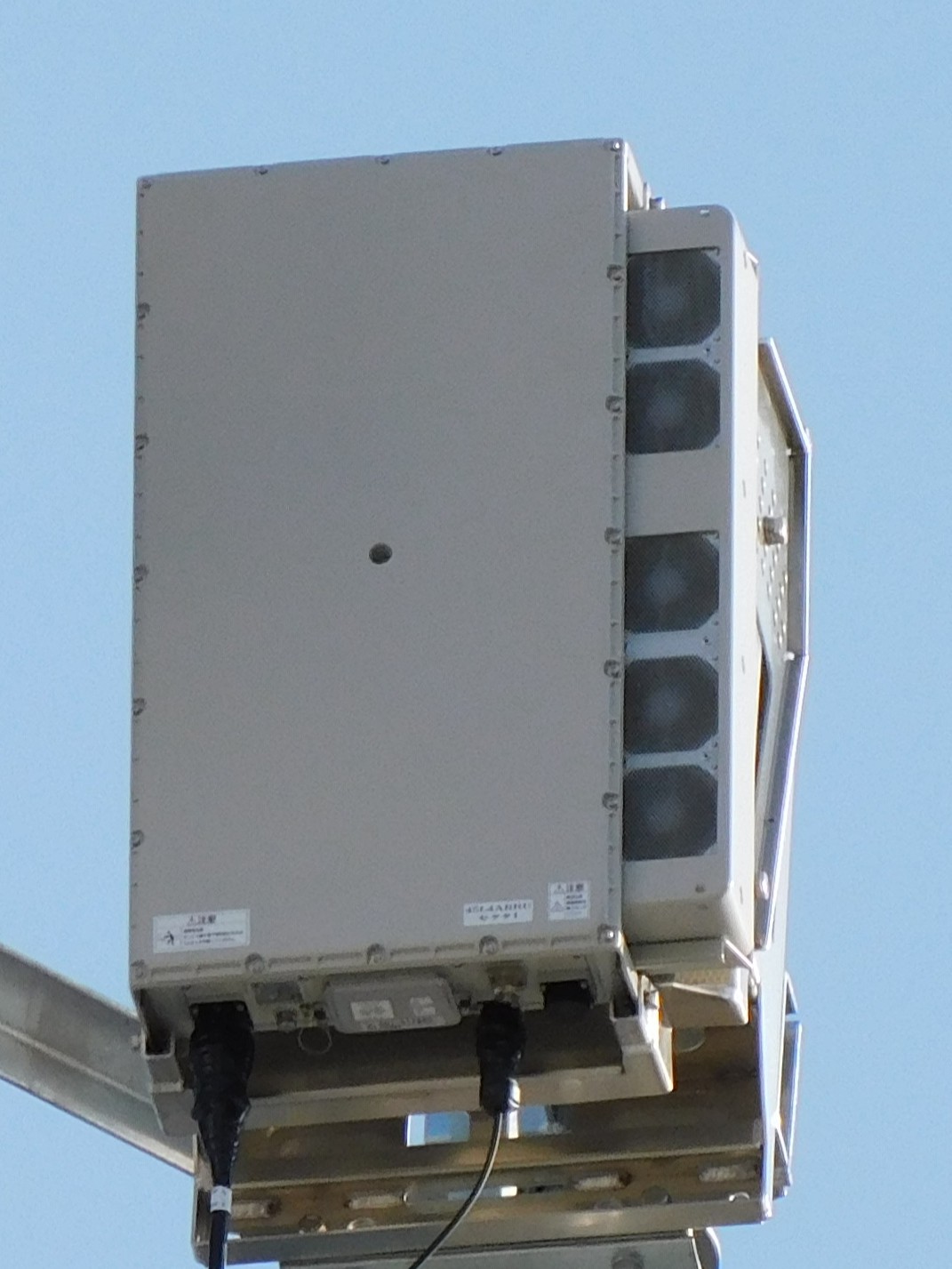

45L4ARRU

4.55GHz 17.94～142.54W
docomo 4.5G 高出力一体型

45L4ASRU

TA08025-B327
4.55GHz 0.492～3.909W
docomo 4.5G 低出力一体型
AC90-220V

そのほか

48L4ASRU

TA08027-B061
001-A17630 100M 4.85GHz 0.309～1.549W
Local 5G Outdoor Radio Unit
ローカル5G向け 低出力一体型

NR Band n77 32TRX Massive-RU

TA08027-B190
001-A18291 100M 3.75GHz 0.646～64.565W
au向けO-RAN無線装置

BS-3002形F 基地局装置デジタル処理部G

docomo 屋外BDE

BroadOne GX4380

73.5, 83.5GHz 0.04W
80G無線エントランス 3km 最大3.2Gbps
移動基地局車で運用実績あり

日本電気 NEC

BS-3001形1号N 無線機

BS-3001形1号 800M光張出し無線装置B

800M-RRE2(N)

BS-3001形1号1.5G光張出し無線装置A

BS-3001形1号2G光張出し無線装置A

BS-3001形1号 700M光張出し無線装置A

700M-RRE2(N)

BS-3001形1号 700M光張出し無線装置B

700M-RRE2(N)

BS-3001形1号 800M光張出し無線装置A S

800M-RRES2(N)

BS-3001形1号 1.5G光張出し無線装置A S

001-A17402 BS3201-BDEEX(N) 15M 1503.4MHz 18.9W

BS-3001形1号 1.7G光張出し無線装置A

17G-RRE2(N)
001-A17405 BS3201-BDEEX(N) 20M 1870MHz 25.2W

BS-3001形1号 2G光張出し無線装置B S

RRES2(N)-2G
001-A17386 BS3201-BDEEX(N) 20M 2140MHz 20W

BS-3201形1号N 無線機

BS-3201形1号 1.7G小型低出力 光張出し無線装置A

17G-SRE2(N)
20MHz 1870MHz 0.25～2W
100/200V 0.6/0.4A 50/60Hz

BS-4001形1号N 無線機

37L4CRRU
3.65GHz 18.28～145.23W
高出力分離型

45L4CSRU

4.55GHz 2.3～18.32W
低出力分離型

280L2SRU

BS-4001形1号 張出し無線装置
27.45～27.75GHz 2.34～18.6mW
AC 100/200V 3.24/1.62A

そのほか

BS-3002形 基地局装置デジタル処理部G

docomo 屋外BDE

BS-4001形N 5Gフロントホール集線装置RU DC

MB5420-m577

NMA-A10688
3.85GHz 0.2～63W
32T32R 楽天向け 一体型 n78 MassiveMIMO

iPASOLINK EX

TRP-80G10GB-2A
80G無線エントランス 最大20Gbps

電気興業 DKK

34L4C-RRU

O-RAN対応
40M 3.46GHz 9.5726～76.0379W
80M 3.48GHz 19.1452～152.0758W

IV-2002形「2」号「D」遠隔チルト制御装置

PDA-3200形「T0」号「D」 無指向アンテナ

LP-0722

高指向性アンテナ
1基につき1Port
京都競馬場(JTOWER)で確認

ANT-87FHLQZ-P041-DK

au マルチバンドハンペンアンテナ
周波数は上から
2.6GHz(3.5GHz)-V
2.6GHz(3.5GHZ)-H
700/800MHz
1.5/1.7/2GHz
3.5GHz(2.6GHz)-V
3.5GHz(2.6GHz)-H

FDKK3010

2.5GHz帯WiMAX干渉防止フィルタ

東芝インフラシステムズ

OCASⅡ-RU

au 800M/2G RF子局

UDASシリーズ

UDAS-MU-01

UQ DAS RF親局

UDAS-HU-01

UQ DAS 中継器

UDAS-RU-01

UQ DAS RF子局

ARTシリーズ

ART3501

EEE07195BA
3.5GHz帯 RF子局

ART3702 RF光伝送子局装置 A

EEE073670A
3.7GHz帯 RF子局

ART3702 RF光伝送子局装置 B

EEE073671A
3.7GHz帯 RF子局

ART3711 RF光伝送子局装置

EEE073876A
3.7GHz帯 RF子局
山手線ホームで多く見られる

CRF-3501形「T」RF光伝送子局装置

EEEE071745A
JMCIA 3.5GHz帯 RF子局

CRF-3701形「T」 RF光伝送子局装置

EEE073614A
JMCIA 3.7GHz帯 RF子局

CRF-4501形「T」 RF光伝送子局装置

EEE073615A
JMCIA 4.0/4.5GHz帯 RF子局

日立国際電気

SINELINK NEXTi2

HP5-CI0200
001-A07385 26GHz FWA
UQで採用実績あり

MOF-2007(K)

docomo RF子局

中興通訊 ZTE

ZXTR R8924DT B41

AXGP

ZXSDR MM6212 T26

AXGP mMIMO 2.0
005-101369 10M 2550MHz 0.199～20W, 20M 2565MHz 0.398～40W

パナソニック Panasonic

パナソニック モバイルコミュニケーションズ

BS-2201形1号P 1.7G光張出しTRX装置DC3

EA-WESUBAN

3帯域高出力光伝送子局装置
auとSBで採用例あり

UOF-919「MA」

JMCIA 4波共用RF光伝送子機
800M/1.5G/1.7G/2G

UOF-920形「MA」

JMCIA RF光伝送子局装置
800M/1.7G/2G

Airspan

AirSpeed 1032

2T2R Rakuten B3 板ピコ

AirSpeed 1050

Rakuten B3 バケツピコ

AirHarmony 4000

Rakuten B3/地域BWA B41

Air5G 7200

Rakuten ミリ波 27.05～27.35GHz 0.126～881mW

日本無線 JRC

JHU-2601

docomo RF光伝送子局装置
800M/1.5G/1.7G/2.1G

CRF6001J

JMCIA 6波共用RF子機
700M/800M/900M/1.5G/1.7G/2.1G

Ku-BAND LNB Spot+BC NJR2172

Local frequency : 10.6GHz
Ku-BAND 1W BUC NJT5034F
Local frequency : 13.05GHz

KMW

RRA-I44D40B0316

Rakuten向け一体型B3無線機

CIB3-D19-KMW

700MHz/800MHz TRX CIB3
CDMA1x/EV-DOとLTEを分離合成するもの
Constant Impedance Bandpass Filter

Commscope

4S4UU-90M-R3

2496-2690/3400-3600/3600-5000MHz
AZBW=90 Degrees
Softbank向けセクタアンテナ

E11F03P52

1.5/1.7/2/3.5/3.6-4.5GHz帯域共用器「AN」

E11F03P91

3.4/3.7/4.5GHz帯域共用器「AN」
4MIMO対応

Siklu

EtherHaul-8010FX

80G無線エントランス
楽天で使用実績あり

RakutenSymphony

Symware XC-1120

屋外型O-RAN DU

SKYALIGN

BOSM0001H

Optical Switch Module

Sercomm

JSER0011

Rakuten屋内局 PoE

DZS

C1216RO

Fronthaul Gateway

INNORS

AD2W

001-A17565 700M/900M/1.7G/2.1G 4周波対応
SBの屋内レピーター サービスアンテナは薄い

セイコー SEIKO

セイコーソリューションズ株式会社

TS-2914

5G向けPTPグランドマスタークロック
C-RAN局等に設置

日本電業工作 DENGYO

アンテナ

AN28-P3-NR

AN28-P3-NR
815-825MHz 7dBd
1820-2130MHz 10dBd
au 屋内局向けドナーアンテナ

PDA-2CF2形「G」 5波共用45°ビームアンテナ

700/800M/1.5/1.7/2G
トンネル協会局で確認

AN8-M49-NR-「0」

815-875MHz 6dBi
移動基地局車 auオムニアンテナ

ANT-QZBE-S101-ND

2.6GHz/3.4-3.6GHz/3.7-4.1, 4.5-5GHz帯共用アンテナ

3.5G/3.7G/4.5GHz帯共用 屋内無指向性アンテナ

垂直偏波 4Port
屋内JTOWER/Sharing Designで採用例多数

GP00092

2Port 3.4-5GHz帯平面アンテナ
2並列で4MIMO運用していること多し

そのほか

IV-2002形「2」号「G」 遠隔チルト制御装置

Rosenberger

S-Wave 0640

0640-0D-5-64K-01
2 Ports 楽天モバイル屋内DASアンテナ

デルタ電子 DELTA

DPR 2000N-48

整流器

住重オプコム

6リンク小型屋外CPRI集線装置SOC 9.8G-RE DC 本体

docomo WDM装置

ZILLNK

四川恒湾科技有限公司 / Bluewaves Mobility Innovation など呼び方は様々

ORU1229

4T4R
3.85GHz 0.4～160W

KDDI

KCR-M01

ミリ波レピーター
装置は京セラが開発¹

そのほか

5G-BDEシェルター

docomo キュービクル

TB-2801形 R 中継増幅装置

B19レピーター

au 800Mオムニアンテナ

Softbank 3.4Gアンテナ

JTOWER屋内アンテナ

AXGPアンテナ

1. https://newsroom.kddi.com/news/detail/kddi_nr-366_3637.html ↩︎
