基地局を見に行くと、どの周波数帯で吹いているか気になりますよね？

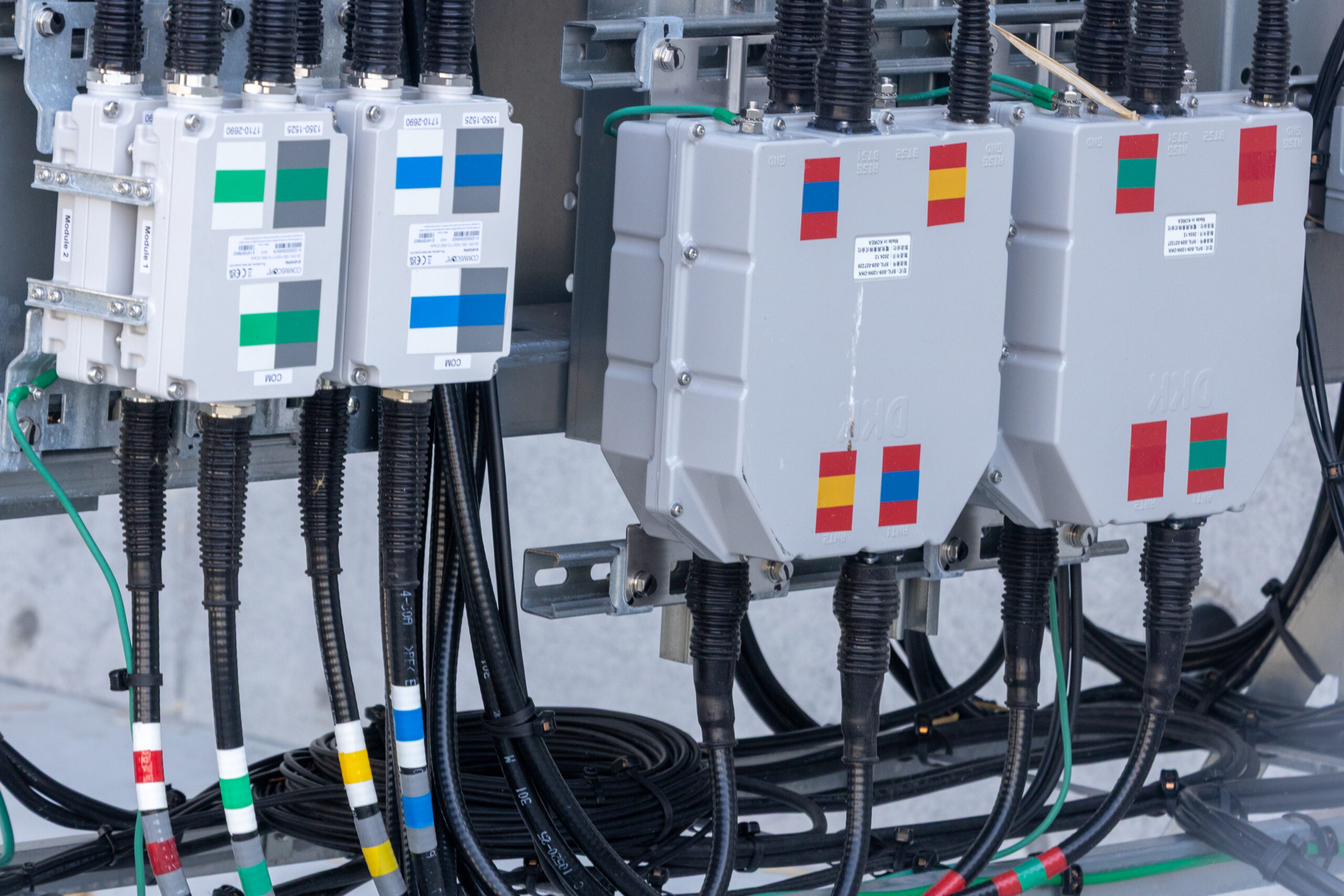

実はアンテナケーブルの色分けに規則性があります。これを覚えることで無線機を見なくても判別可能になりますね！
なおあくまで目安なので局によって異なる場合もあることご了承ください。調査中の部分も多いので、情報お待ちしております。
docomo
地域会社ごとに色分けが異なると想定される
| 偏波 | 模様 |
|---|
| 0系 / 垂直偏波(V偏波) | 水玉(●●●) |
| 1系 / 水平偏波(H偏波) | 縞々(｜｜｜) |
| 2系 | 水玉(●●●) 2枚 |
| 3系 | 縞々(｜｜｜) 2枚 |
ドコモ東北
| 周波数帯 | 色 |
|---|
| 800M(B19) | 桃 |
| 1.5G(B21) | 水 |
| 2G(B1) | 透明 |
| 3.5G(B42) | 灰 |
| セクタ | 色 |
|---|
| セクタ1 | 白 |
| セクタ2 | 黄 |
| セクタ3 | 緑 |
| セクタ4 | 赤 |
| セクタ5 | 青 |
| セクタ6 | 橙 |
ドコモ東海
| 周波数帯 | 色 |
|---|
| 700M(B28) | 水 |
| 800M(B19) | |
| 1.5G(B21) | 橙 |
| 1.7G(B3) | 緑 |
| 2G(B1) | 灰 |
| 3.4G(B42/n78) | 赤 |
| 3.7G(n78) | 紫 |
| 4.5G(n79) | 灰 |
| 28G(n257) | 緑 |
| セクタ | 色 |
|---|
| セクタ1 | 黄 |
| セクタ2 | 青 |
| セクタ3 | 緑 |
| セクタ4 | |
| セクタ5 | 紫 |
| セクタ6 | 灰 |
ドコモ関西
ドコモ北陸
系統テープにセクタ色がついている
| 周波数帯 | 色 |
|---|
| 700M(B28/n28) | 灰 |
| 800M(B19) | 黄 |
| 1.5G(B21) | 水 |
| 3.4G(B42/n78) | 青 |
| 3.7G(n78) | 茶 |
| 4.5G(n79) | 紫 |
| 28G(n257) | 灰 |
| セクタ | 色 |
|---|
| セクタ1 | 白 |
| セクタ2 | 黄 |
| セクタ3 | 緑 |
| セクタ4 | 赤 |
| セクタ5 | 水 |
| セクタ6 | 黄？ |
ドコモ中国
au
セクタごとに色分けされる。周波数はテープに記載されている。
Softbank
2色構成
2色構成の場合は中央部がセクタ、両側が周波数を表す
| セクタ 偏波 | 色 |
|---|
| セクタ1 +45° | 青 |
| セクタ1 -45° | 黄 |
| セクタ2 +45° | 緑 |
| セクタ2 -45° | 赤 |
| セクタ3 +45° | 白 |
| セクタ3 -45° | 灰 |
| 周波数帯 | 通称 | 色 |
|---|
| 700M(B28/n28) | – | 緑 |
| 900M(B8) | PLB | 赤 |
| 1.5G(B11) | ICG | 灰 |
| 1.7G(B3/n3) | YM | 黄 |
| 2.1G(B1/n1) | IMT | 白 |
3色構成
3色構成の場合、セクタ+PORT+周波数となっている。
| 周波数帯 | 通称 | 色 |
|---|
| 700M(B28/n28) | – | 緑 |
| 900M(B8) | PLB | 赤 |
| 1.5G(B11) | ICG | 灰 |
| 1.7G(B3/n3) | YM | 黄 |
| 2.1G(B1/n1) | IMT | 白 |
| 2.5G(B41) | – | 灰 |
| 3.4G(B42/n77) | – | 桃 |
| 3.5G(B42/n77) | – | 橙 |
| 3.9G(n77) | – | 青 |
| 28G(n257) | – | 紫 |
楽天モバイル
テープの枚数で周波数帯を、色でセクタを区別できる。
| テープ枚数 | 周波数帯 |
|---|
| 1枚 | 1.7G(B3/n3) |
| 2枚 | 3.8G(n77) |
| 3枚 | 28G(n257) |
JTOWER
ルーラル局
4事業者の電波を共用器で混合するため、事業者ごとにテープ色が異なる。おおむねコーポレートカラーに沿っているが、楽天モバイルは紫となっている。
| 事業者 | 色 |
|---|
| docomo | 赤 |
| au | 橙 |
| Softbank | 灰 |
| Rakuten | 紫 |
JR東日本ビルテック
