PLANETの10G PoE L2+スイッチで快適な10G回線生活

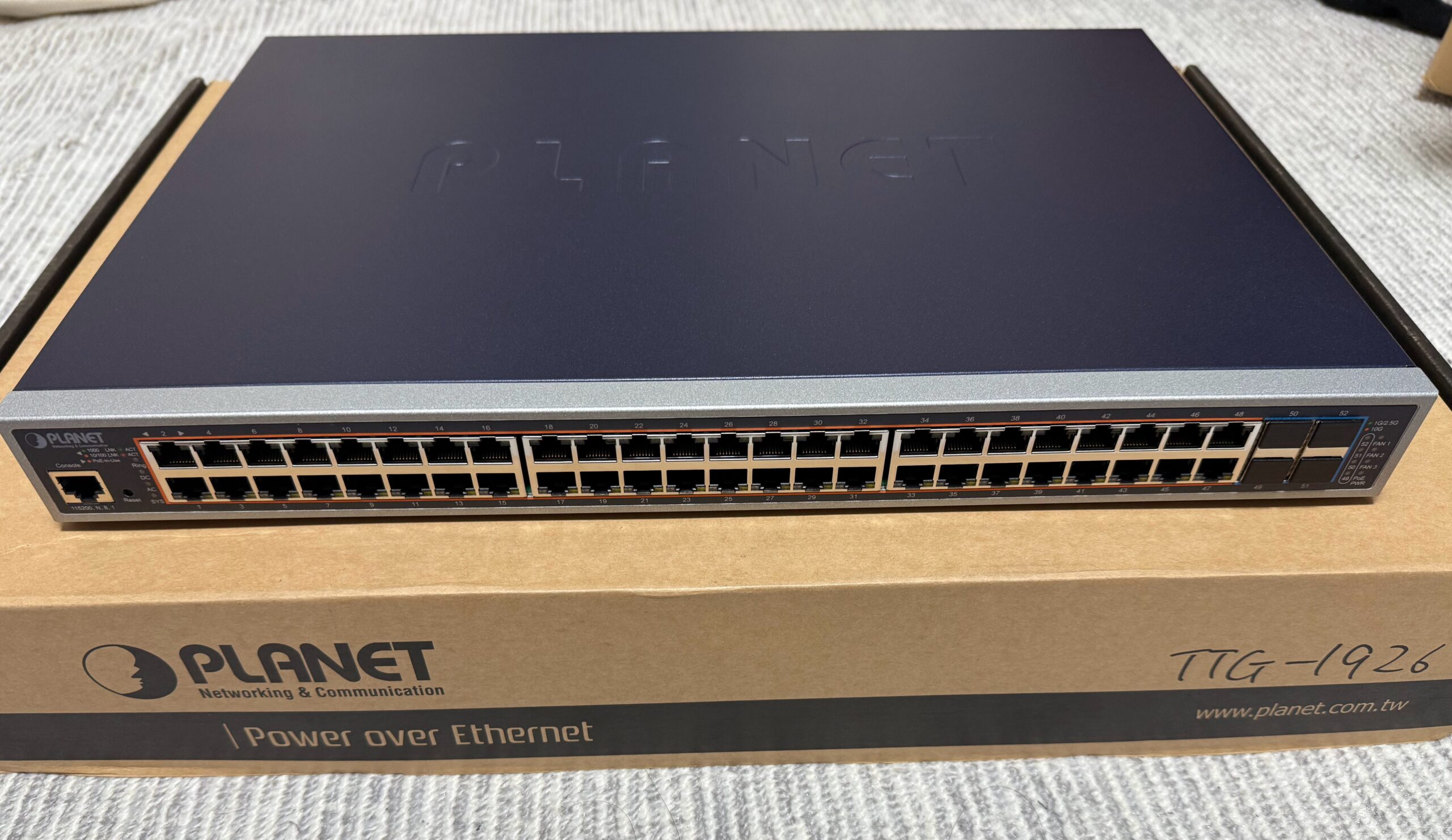

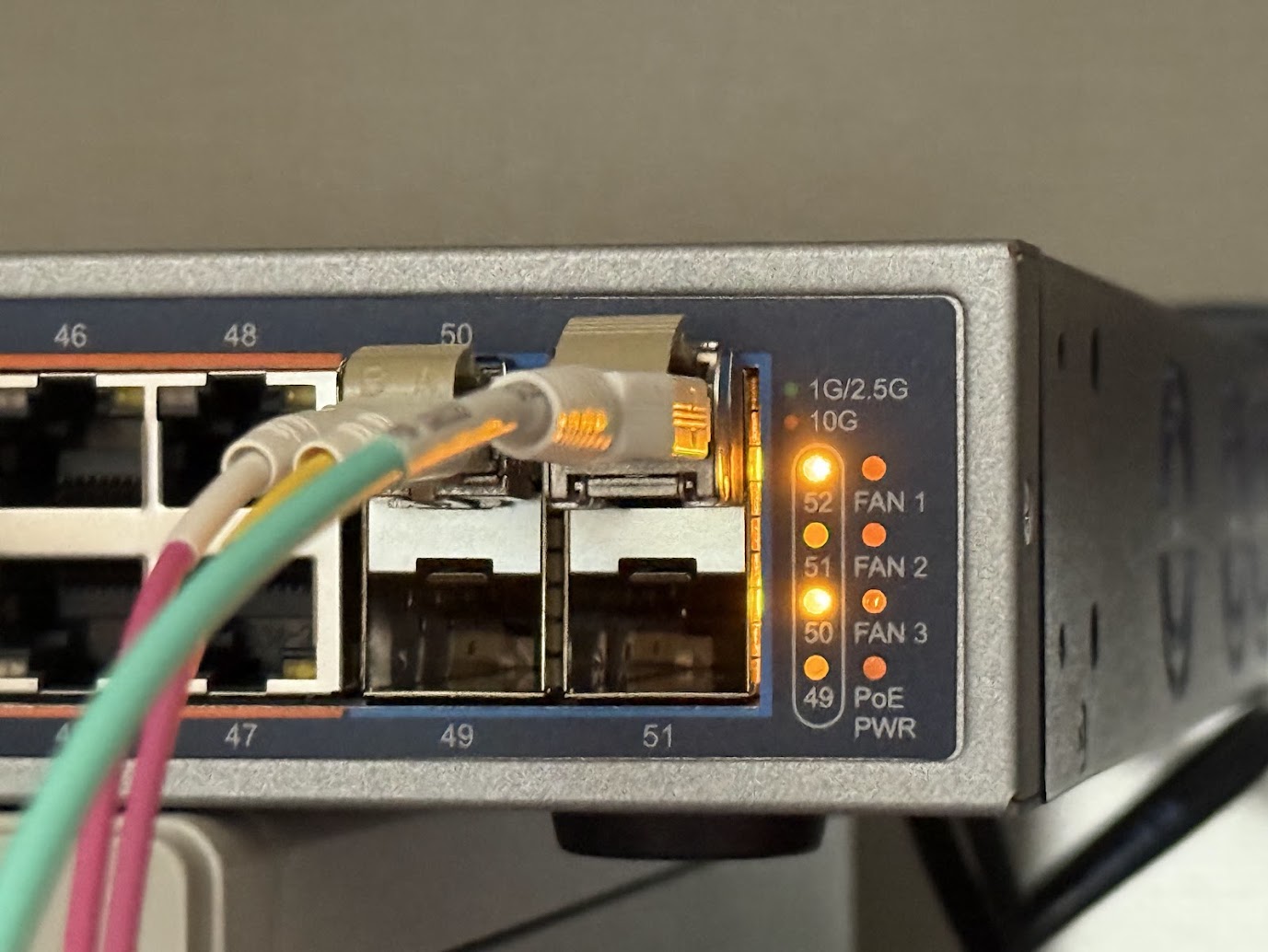

　突然ですがPLANET GS-5220-48PL4XRを入手しました。10GBASE-SR(SFP+)が4ポートとPoE+対応の1000BASE-Tが48ポートついたL2+スイッチです。PoE対応かつSFP+が3ポート以上ついているものはなかなか選択肢がありません。どうしても業務用のものになってきます。

初期状態のままでもスイッチとして利用できるのですが、せっかくL2+のスマートなスイッチなのでいろいろいじってあげましょう。

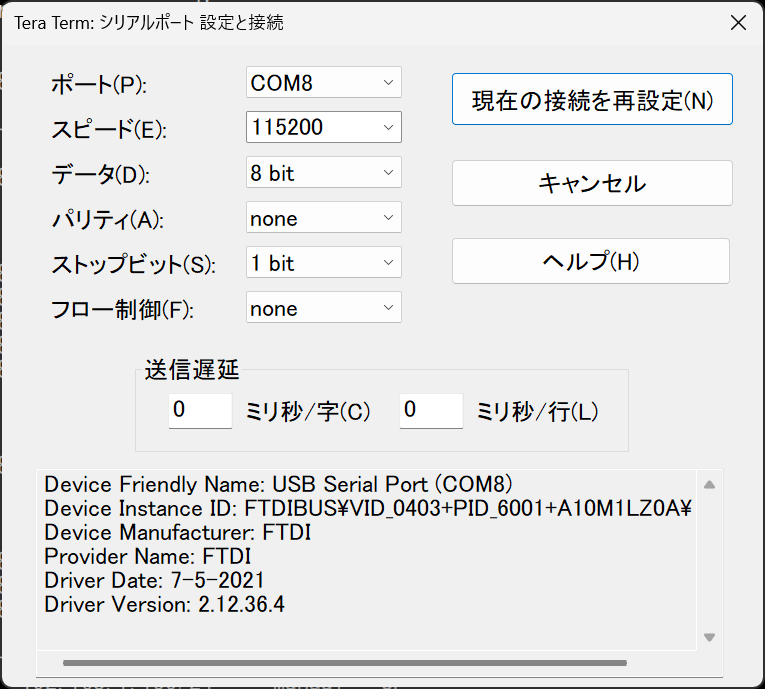

TeraTermの設定

まずはどこのご家庭にも転がっているであろうコンソールケーブルでターミナルから操作します。TeraTermの設定は以下の通り。Baud rateを115200にするくらいで大丈夫です。

自分はUSBコンソールケーブルを使いました。

USBコンソールケーブル, CableCreation [FTDI-FT232RL チップ内蔵] USB-RJ45シリアルケーブル Cisco、NETGEAR、TP-Link、Linksys、Ubiquiti、Huaweiルータ/スイッチ用 Mac、Windows及びLinuxに対応 1.8M ブラックご注意：H3Cルータ非対応

CableCreation

Amazonの商品レビュー・口コミを見る

Amazon

初期設定コマンド

コンソールに入ったらログインします。初期設定ではadmin/adminです。

Username: admin
Password: admin

Webから設定を行うために最低限のIPアドレス設定だけ行います。初期設定ではスイッチのIPアドレスは192.168.0.100/24になっています。

GS-5220-48PL4XR# show ip interface brief
Interface  Address              Method   Status
---------- -------------------- -------- ------
VLAN 1     192.168.0.100/24     Manual   UP

IPアドレスを192.168.1.250/24に変更するコマンドは以下。変更して設定の保存まで行います。それぞれの環境に合わせてアドレスは変えてください。

GS-5220-48PL4XR# configure terminal
GS-5220-48PL4XR(config)# interface vlan 1
GS-5220-48PL4XR(config-if-vlan)# ip address 192.168.1.250 255.255.255.0
GS-5220-48PL4XR(config-if-vlan)# exit
GS-5220-48PL4XR(config)# exit
GS-5220-48PL4XR# show ip interface brief
Interface  Address              Method   Status
---------- -------------------- -------- ------
VLAN 1     192.168.1.250/24     Manual   UP
GS-5220-48PL4XR# copy running-config startup-config
Building configuration...
do not reset or power off the device!
% Saving 6393 bytes to flash:startup-config

ここまでやるとWebからログインできます。http://192.168.1.250にアクセスしてパスワード変えるなり、VLANいじるなりいろいろできます。
