基地局の無線関連設備をまとめます。随時更新します
一覧はこちら
電気興業 DKK
BS4001形基地局装置
34L4CRRU
001-A19193 BS3201-BDEEX(F)
001-A19194 BS3201-BDEEX(N)
001-A20510 BS4001-BDE-BB(F)
001-A20722 BS4001-BDE(P)
40M 3.46GHz 9.5726～76.0379W
80M 3.48GHz 19.1452～152.0758W
O-RAN対応 docomo 3.4G向け5G無線機
34L4CSRU
001-A19191 BS3201-BDEEX(F)
001-A19192 BS3201-BDEEX(N)
001-A20509 BS4001-BDE-BB(F)
001-A20721 BS4001-BDE(P)
40M 3.46GHz 0.4909～3.8997W
80M 3.48GHz 0.9819～7.7994W
O-RAN対応 docomo 3.4G向け5G低出力無線機
700L2CRRU
001-A22078 BS3201-BDEEX(F)
001-A22079 BS3201-BDEEX(N)
10M 788MHz 2.5176～20W
docomo向け5G無線機
docomo アンテナ
IV-2002形「2」号「D」遠隔チルト制御装置
PDA-3200形「T0」号「D」 無指向アンテナ
WPD-7EF1「TL」号「D」8波共用 90°/90°/65° ビームアンテナ
ドコモ向け3セクタ用8波共用
WPD-7FE2「6/6/3」形「TL」号「D」8波共用 45°/45°/65° ビームアンテナ
ドコモ向け6セクタ用8波共用
下部がえぐれている
WPD-7EF3形「D」8波共用 90°/90°/65° ビームアンテナ
ドコモ向け3セクタ用8波共用
アンテナポート構成は以下
0.7-0.8/3.5-4.5G-2
1.5-2/3.5-4.5G-2
1.5-2/3.5-4.5G-1
0.7-0.8/3.5-4.5G-1
au アンテナ
ANT-78FHLQZ-P041-DK
au 6周波対応アンテナ(通称ハンペン)
| 2.6GHz(3.5GHz)帯-1 V偏波 | 2.6GHz(3.5GHz)帯-1 V偏波 |
| 2.6GHz(3.5GHz)帯-1 H偏波 | 2.6GHz(3.5GHz)帯-1 H偏波 |
| 700/800MHz H偏波 | 700/800MHz V偏波 |
| 1.5/1.7/2GHz帯 H偏波 | 1.5/1.7/2GHz帯 V偏波 |
| 2.6GHz(3.5GHz)帯-2 V偏波 | 2.6GHz(3.5GHz)帯-2 V偏波 |
| 2.6GHz(3.5GHz)帯-2 H偏波 | 2.6GHz(3.5GHz)帯-2 H偏波 |

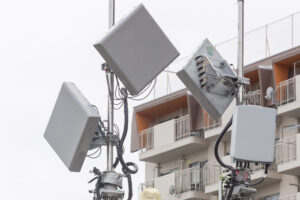

VH30P-9BFTD
9周波平面アンテナ
au移動基地局車で運用実績あり
| 2.6GHz(3.5GHz)帯-1 V偏波 | 2.6GHz(3.5GHz)帯-1 V偏波 |
| 2.6GHz(3.5GHz)帯-1 H偏波 | 2.6GHz(3.5GHz)帯-1 H偏波 |
| 700/800MHz H偏波 | 700/800MHz V偏波 |
| 1.5/1.7/2GHz帯 H偏波 | 1.5/1.7/2GHz帯 V偏波 |
| 3.7/4.5GHz帯-2 V偏波 | 3.7/4.5GHz帯-1 V偏波 |
| 3.7/4.5GHz帯-2 H偏波 | 3.7/4.5GHz帯-1 H偏波 |
そのほか
LP-0722
高指向性アンテナ
1基につき1Port
京都競馬場(JTOWER)で確認
FDKK3010
2.5GHz帯WiMAX干渉防止フィルタ
