基地局の無線関連設備をまとめます。随時更新します
一覧はこちら

日本電業工作 DENGYO

日本電業工作 DENGYO

アンテナ

AN28-P3-NR

AN28-P3-NR
815-825MHz 7dBd
1820-2130MHz 10dBd
au 屋内局向けドナーアンテナ

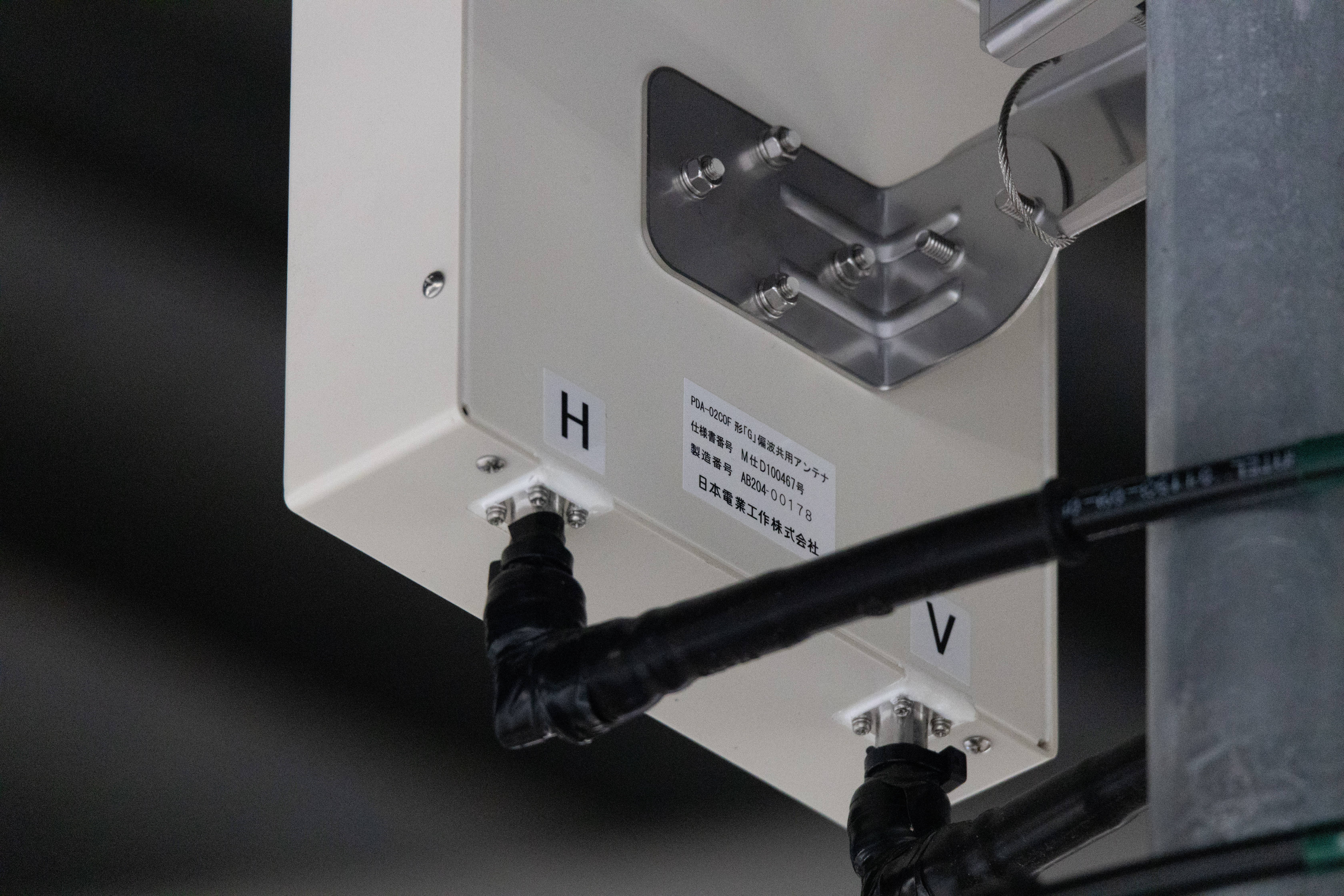

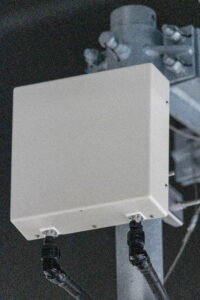

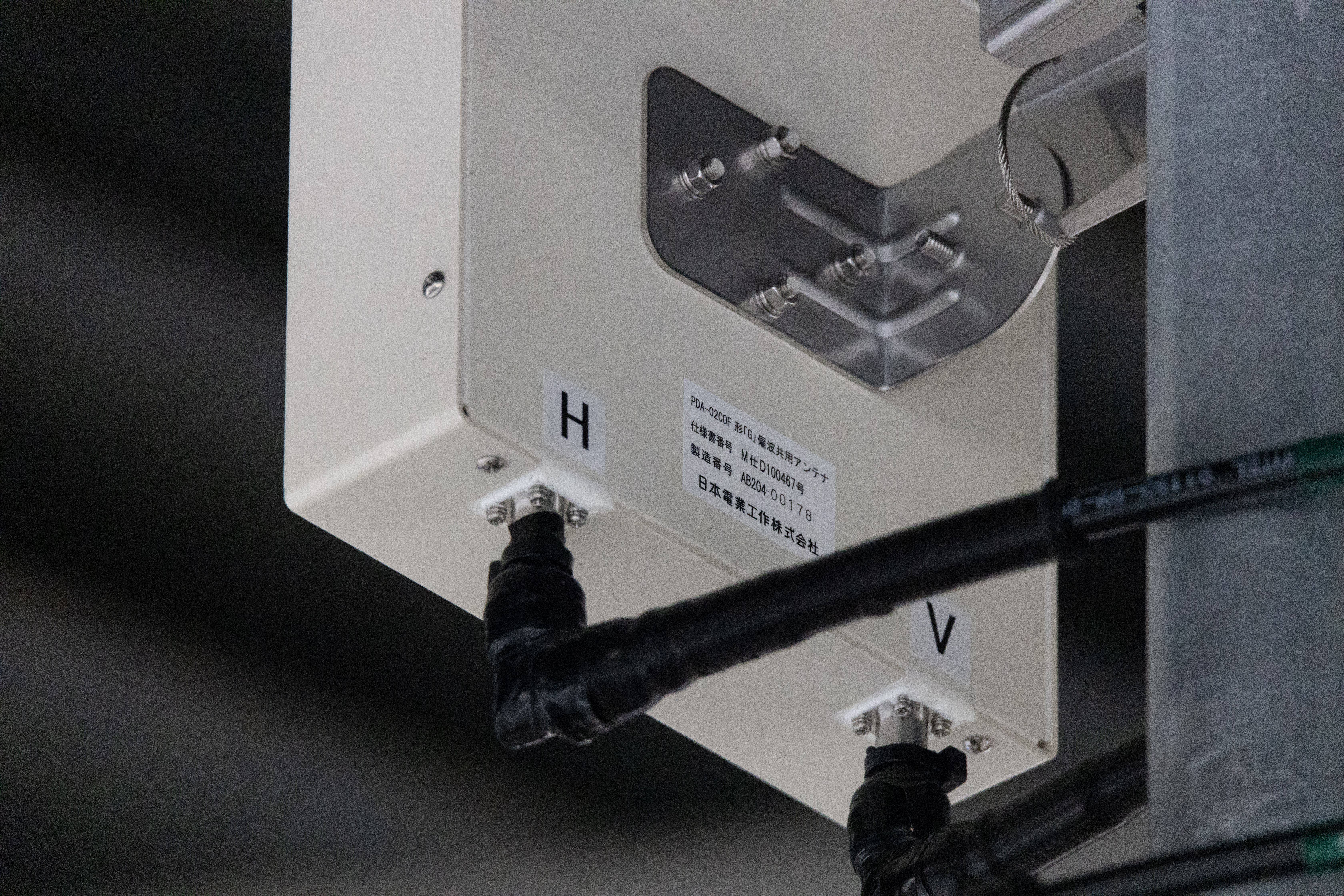

PDA-2CF2形「G」 5波共用45°ビームアンテナ

700/800M/1.5/1.7/2G
トンネル協会局で確認

WPD-7EF1型「G」8波共用90°/90°/65°ビームアンテナ

ドコモ向け3セクタ用8波共用アンテナ

ポート構成は以下
0.7-0.8/3.5-4.5G-2
1.5-2/3.5-4.5G-2
1.5-2/3.5-4.5G-1
0.7-0.8/3.5-4.5G-1

アンテナを撮るのって結構大変だよね。上向いてカメラ構えてたら後ろを通りかかった人にボソッと「昨日もやってたよ」って言われたけど、昨日はやってない…ｗ

WPD-7EF1形「D」8波共用90°/90°/65°ビームアンテナ pic.twitter.com/UmBfFiz8cQ
— でんぱくん (@Love_Macintosh) February 28, 2021

WPD-7EF2「6/6/3」形「G」8波共用45°/45°/65°ビームアンテナ

ドコモ向け6セクタ8波共用アンテナ

WPD-7EF1形「G」8波共用90°/90°/65°ビームアンテナ　2020年12月製造

WPD-7EF2「6/6/3」形「G」8波共用45°/45°/65°ビームアンテナ　2020年4月製造 pic.twitter.com/qC8uiv2XEL
— でんぱくん (@Love_Macintosh) May 2, 2021

AN8-M49-NR-「0」

815-875MHz 6dBi
移動基地局車 auオムニアンテナ

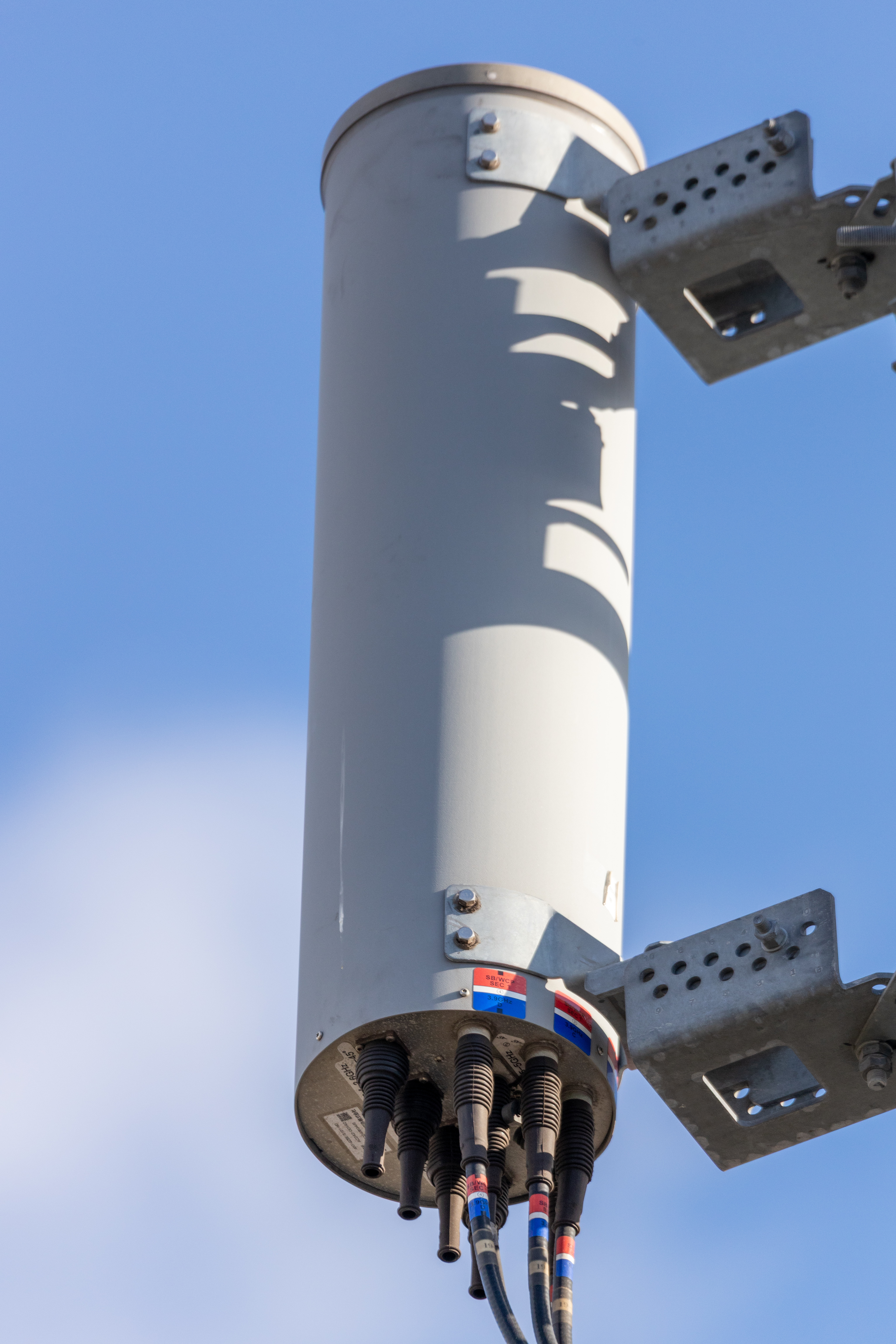

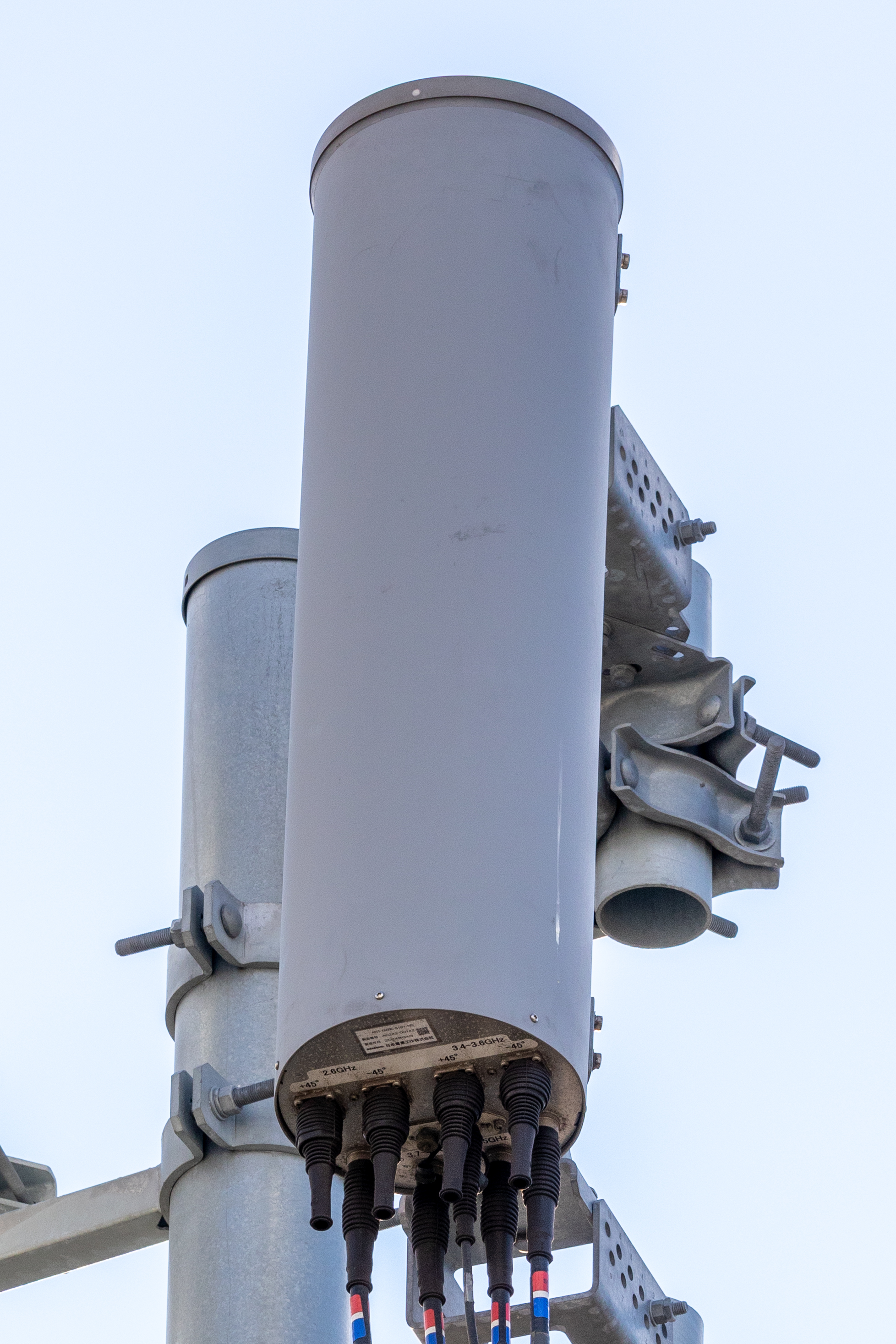

ANT-QZBE-S101-ND

2.6GHz/3.4-3.6GHz/3.7-4.1, 4.5-5GHz帯共用アンテナ

au 11周波対応アンテナ

ポート構成は以下
(情報提供:CyberRex)

3.7/4.5GHz帯1 +45°偏波	2.3/2.5/3.5GHz帯1 +45°偏波
3.7/4.5GHz帯1 -45°偏波	2.3/2.5/3.5GHz帯1 -45°偏波
0.7/0.8/0.9GHz帯 H偏波	0.7/0.8/0.9GHz帯 V偏波
1.5/1.7/2GHz帯 -45°偏波	1.5/1.7/2GHz帯 +45°偏波
2.3/2.5/3.5GHz帯2 +45°偏波	3.7/4.5GHz帯2 +45°偏波
2.3/2.5/3.5GHz帯2 -45°偏波	3.7/4.5GHz帯2 -45°偏波
