携帯基地局の無線関連設備まとめ

基地局の無線関連設備をまとめます。随時更新します(2024/9/31更新)
装置ベンダー別にまとめています。

Samsung

RF50-D1A
au 700M/800M両対応
L7MU-S5
20M 2120MHz 1~4W
au 2Gピコセル
RF2202-11A
EP96-05223A
10M 1490.9MHz 1~30W
型番不明
20M 1815MHz 1~160W
au B3/n3
RT4406-78A
3.75GHz 0.4~160W
RT4410-78A
4.05GHz 0.5~20W
低出力薄型。多分3.7GHzも吹ける
RT4421-78A
34L4C-RRU
40M 3.46GHz 9.5726~76.0349W
80M 3.48GHz 19.1452~152.0758W

RT4425-77A
37L4C-RRU
3.65GHz 18.28~145.23W

RT4426-79A
45L4C-RRU
4.55GHz 24.1~191.45W

CT10-42A
40M 3.54GHz 0.1~8W
au ストリートピコセル
ヒヨコカバー

MT3207-78A(3.7G)
3.7GHz 一体型MMU
(Massive MIMO Unit)

AT1K01-A00(28GHz)
27.85~28.15GHz 10~400mW
一体型AU(Access Unit)
14kg 18L 1024Antenna elements

HT2H01-57A
280L2-SRU
27.45~27.75GHz 15.8~125.9mW

ODU21-EB
auのBBU

OCDU30
auのBBU


Ericsson

RRUW 01
RRUS 11
FDD-LTE 2T2R
RRUS 12
FDD-LTE 2T2R
RRUS 72 B41B
TDD-LTE 4T4R
UQ
RRU 22F2 B18,28d
au 700M/800Mピコセル
TA08018-B034
RRU 22F3
au 700M/800M/2Gピコセル
Radio 2212
2T2R FDD
900M/2G
Radio 2217
2T2R FDD
700M/900M/1.5G/2G
Radio 2218
2T2R TDD
docomo/au 3.5G
Radio 2250
2T2R FDD
au 700M/800M

Radio 4415
4T4R FDD
1.7G/2G
Radio 4467
3.75, 3.95, 4.05G 1~160W
Radio 8836
WCP B41/SB B42
40M 3.42, 3.58GHz 1~160W
3.95GHz 1~160W
Radio 8863
40M 3.42, 3.54, 3.58GHz 2.5~400W
au/SB 3.4GHz/3.5GHz両対応
Air 3227
SB Massive MIMO
40M 3.42, 3.58GHz 0.3125~64W
21.5kg
Air 3239
32TRX
3.75, 3.95GHz 1~100W
Air 1281
27.85~29.45GHz 6.6~525mW
Air 5121
27.85~28.15GHz 78.75~315mW
CPRI 2本
RBS 6302
BBU
BB 6318
Baseband Processor
RP 6339
Radio Processor
RP 6347
Radio Processor
FH 6389
Optical Fronthaul
Passive WDM 最大24Service
Radio Dots
大型商業施設等で設置例あり

NOKIA

ノキアソリューションズ&ネットワークス合同会社

700M-RRE2(P)
BS-3001形1号P
700M光張出し無線装置B
BS-3001形1号P
1.7G3セクタ光張出し無線装置A
RRE2(P)-2G
BS-3001形1号P
2G光張出し無線装置A
RRE2(P)-2G基地局装置

BS-3201形2号P
3.4G光張出し無線装置本体
NDMT RRH J800
TA08017-B434
AHGA
Band1 2T4R
20M 2160MHz 5~120W
FHKA
J15LB60D11
SB Band11
10M 1480MHz 5~60W
AHPE
Band28B 2T4R
Upper Duplexer(773~803MHz)
10M 778, 798MHz 4~120W


AHEH
Band3 4T4R Rakuten/au/Softbank
15M 1852.5MHz, 20M 1815, 1835MHz 5~160W
AHCF
Band26 4T2R
5M 877.5~887.5M 5~60W
新設JTOWER等で採用例多し
AZQI
3.65GHz 4~320W
AZQS
8T8R
40M 3.42, 3.54, 3.58GHz 4~320W
AZQU
4T4R
3.75, 3.95, 4.05GHz 4~160W
AZTA
4.55GHz 2.4~192W
AWEUA
27.05~29.45GHz 126~1600mW
Flexi Zone
Indoor Pico BTS
Flexi Zone Mini-Macro
Outdoor Micro BTS
800MHz FW2GCA(474475A)
1.7GHz FW2EA
au/Rakuten両対応。共同整備局で使用
FWGB
Flexi Zone 2100
90-264V AC 50/60Hz 2A
RF 5W
FSMF
Flexible System Module Fabric
BCU3
屋外型BBU
BS-3002形P
基地局装置デジタル処理部
docomo 屋外BDE
BBU?
FYGC
TrimbleのGNSSアンテナ

富士通 FUJITSU

700M-RRE2(F)
BS-3001形1号F 700M光張出し無線装置A
TA08017-B862

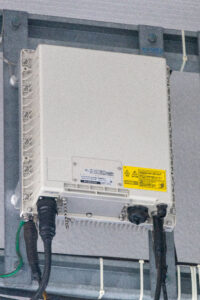

800M-RRE2(F)
BS-3001形1号F 800M光張出し無線装置B
TA08012-B791

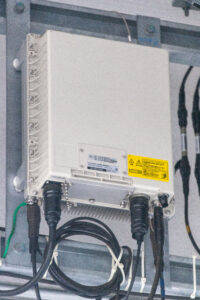

15G-RRES2(F)
BS-3001形1号F 1.5G光張出し無線装置A S
TA08017-B427
17G-RRE2(F)
BS-3001形1号F 1.7G光張出し無線装置A
TA08017-B455
34G-RRE4
BS-3201形1号F 3.4G光張出し無線装置
20M 3.45, 3.47GHz 2.39~19W
37L4CRRU
BS-4001形2号F
3.7G LLSアンテナ分離型張出し無線装置
TA08025-B428
3.65GHz 18.28~145.23W
37L4ARRU
3.65GHz 12.13~96.37W
高出力一体型
37L4ASRU
3.65GHz 0.357~2.832W
45L4CRRU
BS-4001形2号F
4.5G LLSアンテナ分離型張出し無線装置
TA08025-B505
4.55GHz 24.1~191.45W
45L4ARRU
4.55GHz 17.94~142.54W
高出力一体型
45L4ASRU
AC90-220V
TA08025-B327
4.55GHz 0.492~3.909W
280L2SRU
BS-4001形1号F
28G LLSアンテナ一体型小型低出力
張出し無線装置
TA08025-B328
AC90-220V 3.2A
27.45~27.75GHz 2.34~18.6mW
BS-3002形F
基地局装置デジタル処理部G
docomo 屋外BDE


GX4380
73.5, 83.5GHz 0.04W
80G無線エントランス
3km 最大3.2Gbps
移動基地局車で運用実績あり

日本電気 NEC

700M-RRE2(N)
BS-3001形1号 700M光張出し無線装置B
800M-RRES2(N)
BS-3001形1号 800M光張出し無線装置A S
RRES2(N)-2G
BS-3001形1号 2G光張出し無線装置B S
BS-3001形1号1.5G光張出し無線装置A
MB5420-m577
NMA-A10688
32T32R
3.85GHz 0.2~63W
37L4CRRU
3.65GHz 18.28~145.23W
高出力分離型
45L4CSRU
4.55GHz 2.3~18.32W
280L2SRU
BS-4001形1号
張出し無線装置
AC 100/200V 3.24/1.62A
27.45~27.75GHz 2.34~18.6mW
BS-3002形
基地局装置デジタル処理部G
docomo 屋外BDE
iPASOLINK EX
TRP-80G10GB-2A
80G無線エントランス
最大20Gbps

電気興業

34L4C-RRU
O-RAN対応
40M 3.46GHz 9.5726~76.0379W
80M 3.48GHz 19.1452~152.0758W
PDA-3200形「T0」号「D」
無指向アンテナ

東芝 TOSHIBA

OCASⅡ-RU
au 800M/2G RF子局
UDAS-RU-01
UQ DAS RF子局
UDAS-HU-01
UQ DAS 中継器
UDAS-MU-01
UQ DAS RF親局
ART3702
JMCIA
3.7GHz帯 RF子局

日立国際電気

MOF-2007(K)
docomo RF子局

華為 Huawei

BTS 3911E
700M/900M
RRU 3964
700M or 1.7G
RRU 3235
AXGP 4T4R

RRU 3236E
AXGP 2T2R
ストリートピコセル
RRU 3259
AXGP 8T8R
RRU 5258
SB 3.4G/3.5G 8T8R
RRU 5814
AXGP/地域BWA 8T8R
阪神ケーブルで採用例あり
AAU 5271
AXGP mMIMO 2.0
64T64R
AAU 5281
3.5G mMIMO 2.0
8×12 array 40kg Max 999W
20M 3.57-3.59 6.25-625mW
DPU40D-N06A3
DBU50B-N12A3
整流器+バッテリー

中興通訊 ZTE

ZXTR R8924DT B41
AXGP
ZXSDR MM6212 T26
AXGP mMIMO 2.0

パナソニック Panasonic

パナソニック モバイルコミュニケーションズ

BS-2201形1号P 1.7G光張出しTRX装置DC3
UOF-919(MA)
JMCIA
4波共用RF光伝送子機
800M/1.5G/1.7G/2G

Airspan

AirSpeed 1032
2T2R
Rakuten B3 板ピコ
AirSpeed 1050
Rakuten B3 バケツピコ
AirHarmony 4000
Rakuten B3/地域BWA B41
Air5G 7200
27.05~27.35GHz 0.126~881mW

日本無線 JRC

CRF6001J
JMCIA
6波共用RF子機
700M/800M/900M/1.5G/1.7G/2.1G
Ku-BAND LNB Spot+BC NJR2172
Local frequency : 10.6GHz
Ku-BAND 1W BUC NJT5034F
Local frequency : 13.05GHz

Siklu

EtherHaul-8010FX
80G無線エントランス
楽天で使用実績あり

RakutenSymphony

Symware XC-1120
屋外型O-RAN DU

SKYALIGN

BOSM0001H
Optical Switch Module

Sercomm

JSER0011
Rakuten屋内局 PoE

DZS

C1216RO
Fronthaul Gateway

セイコー SEIKO

セイコーソリューションズ株式会社

TS-2914
5G向けPTPグランドマスタークロック
C-RAN局等に設置

日本電業工作 DENGYO

AN28-P3-NR
815-825MHz 7dBd
1820-2130MHz 10dBd
au 屋内局向けドナーアンテナ
PDF-2CF2形「G」
5波共用45°ビームアンテナ
700/800M/1.5/1.7/2G
トンネル協会局で確認
AN8-M49-NR-「0」
815-875MHz 6dBi
移動基地局車 auオムニアンテナ
IV-2002形「2」号「G」
遠隔チルト制御装置

Rosenberger

S-Wave 0640
0640-0D-5-64K-01
2 Port
楽天モバイル屋内DASアンテナ

デルタ電子 DELTA

DPR 2000N-48
整流器

住重オプコム

6リンク小型屋外CPRI集線装置SOC
9.8G-RE DC 本体
docomo WDM装置?

ZILLNK

四川恒湾科技有限公司 / Bluewaves Mobility Innovation など呼び方は様々

ORU1229
4T4R
3.85GHz 0.4~160W

そのほか

5GFH
docomo Fronthaul
WDM装置?
5G-BDEシェルター
docomo キュービクル
BBU等収容箱
TB-2801形 R 中継増幅装置
B19レピーター
au 800Mオムニアンテナ
通称ハンペンアンテナ
auが運用
3.4Gアンテナ
Softbank
JTOWER屋内アンテナ
700M~2GHz帯?
AXGPアンテナ
