基地局の無線関連設備をまとめます。随時更新します
一覧はこちら
- NOKIA
- 無線機(docomo)
- BS-3001形1号P 700M光張出し無線装置B (FRPE)
- BS-3001型1号P 800M光張出し無線装置 B (FRCD)
- BS-3001形1号P 1.5G3セクタ光張出し無線装置A (FRKB)
- BS-3001形1号P 1.7G3セクタ光張出し無線装置A (FRED)
- BS-3001形1号P 2G光張出し無線装置A (FRGH)
- BS-3001形1号P 2G光張出し無線装置本体 S (FHGD)
- BS-3201形1号P 1.7G小型低出力光張出し無線装置 B (FREC)
- BS-3201形2号P 3.4G光張出し無線装置本体 (FZQM)
- BS-3201形2号P 3.5G光張出し無線装置本体 (FZQL)
- BS-3201形2号P 3.5G小型低出力光張出し無線装置本体 (FZQD)
- BS-3002形P 基地局装置デジタル処理部
- Flexi Zone
- AirScale
- AirScale MAA(massive MIMO Adaptive Antenna)
- RF光子機
- そのほか
- 無線機(docomo)
NOKIA
ノキアソリューションズ&ネットワークス合同会社
無線機(docomo)

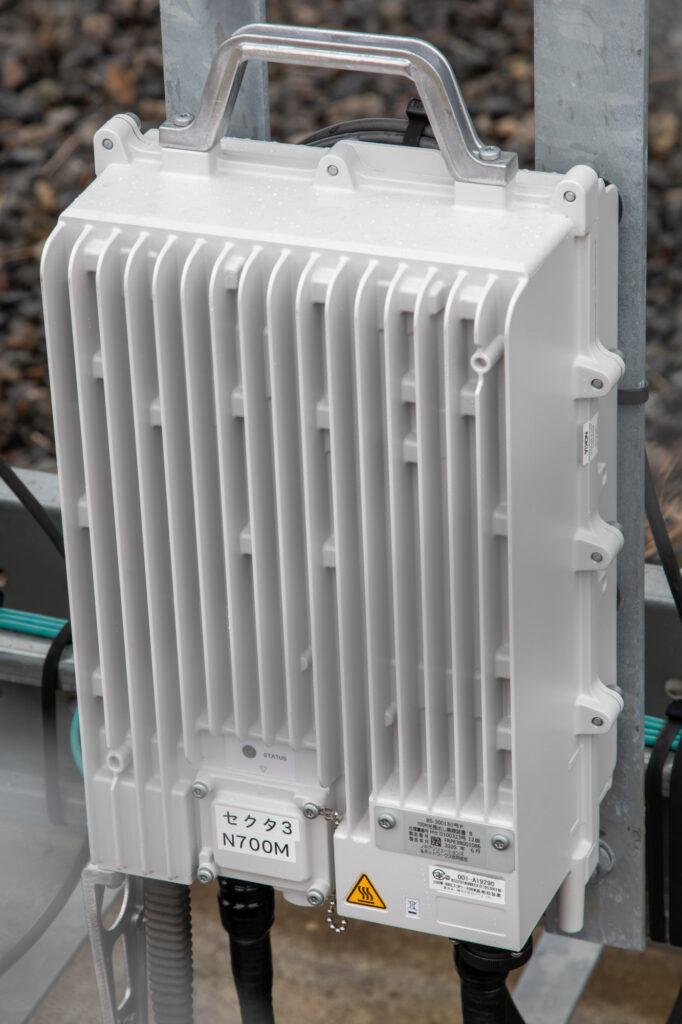

BS-3001形1号P 700M光張出し無線装置B (FRPE)
700M-RRE2(P)
001-A05230 BS3201-BDE(F)
001-A19290 BS3201-BDEEX(F)
001-A19291 BS3201-BDEEX(N)
10M 788MHz 2.5～20W
NR対応

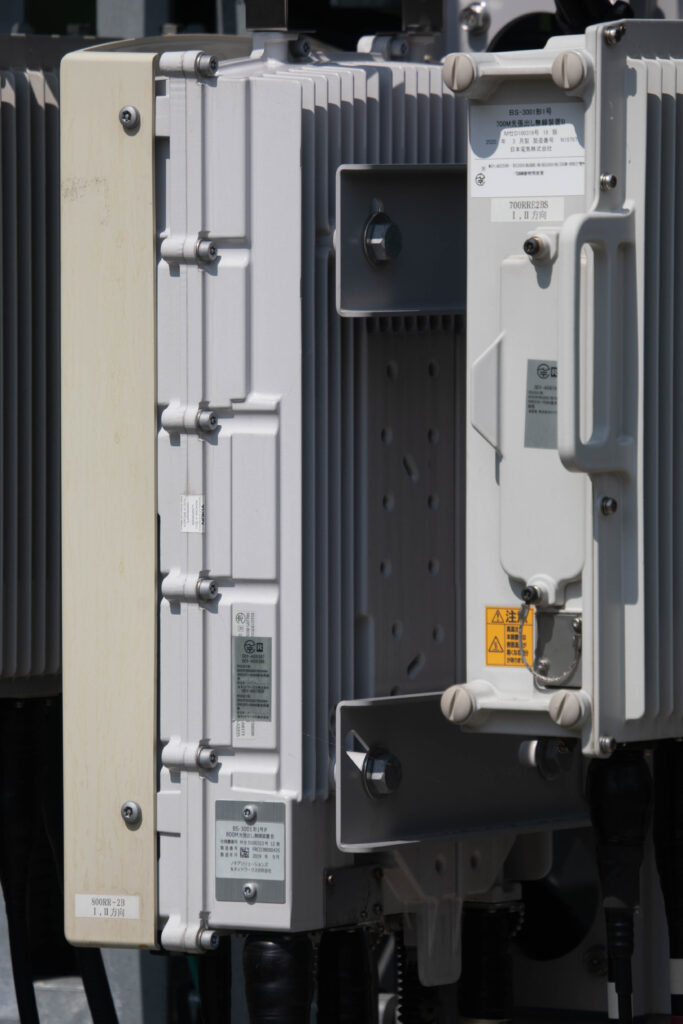

BS-3001型1号P 800M光張出し無線装置 B (FRCD)
800M-RRE2(P)
001-A07656 BS3201-BDE(P)
15M 882.5MHz 15W
BS-3001形1号P 1.5G3セクタ光張出し無線装置A (FRKB)
15G3S-RRE2(P)
001-A06215 BS3201-BDE(N)
001-A07652 BS3201-BDE(P)
15M 1503.4MHz 18.9W

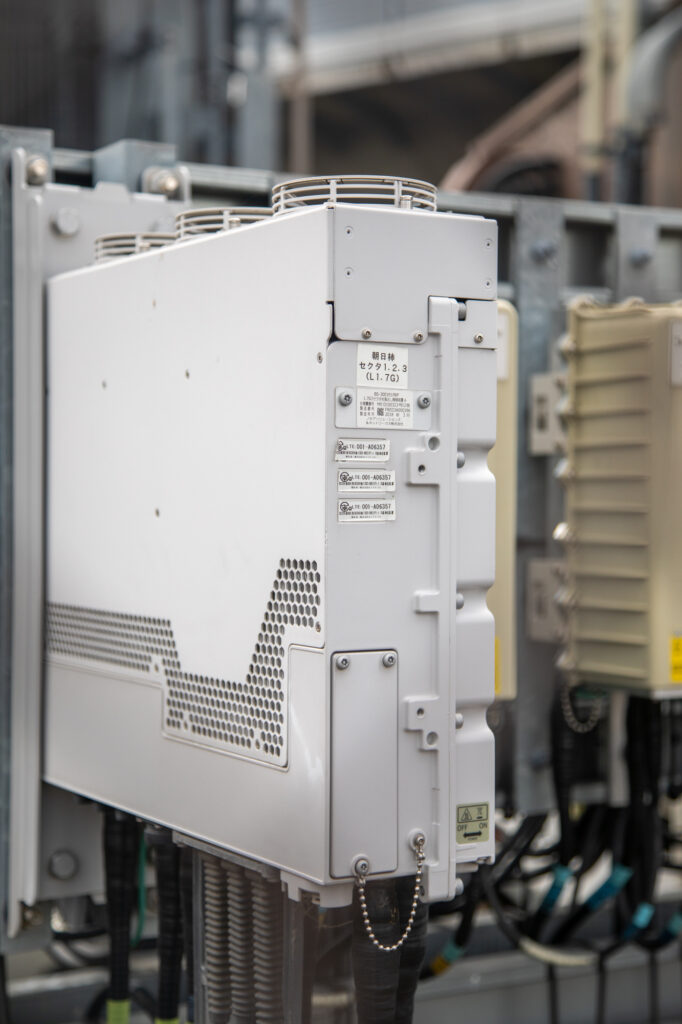

BS-3001形1号P 1.7G3セクタ光張出し無線装置A (FRED)
17G3S-RRE2(P)
001-A07654 BS3201-BDE(P)
001-A17606 BS3201-BDEEX(N)
20M 1869.9/1870MHz 25.2W
BS-3001形1号P 2G光張出し無線装置A (FRGH)
RRE2(P)
001-A05243 BS3201-BDE(F)
001-A07659 BS3201-BDE(P)
20M 2140MHz 20W

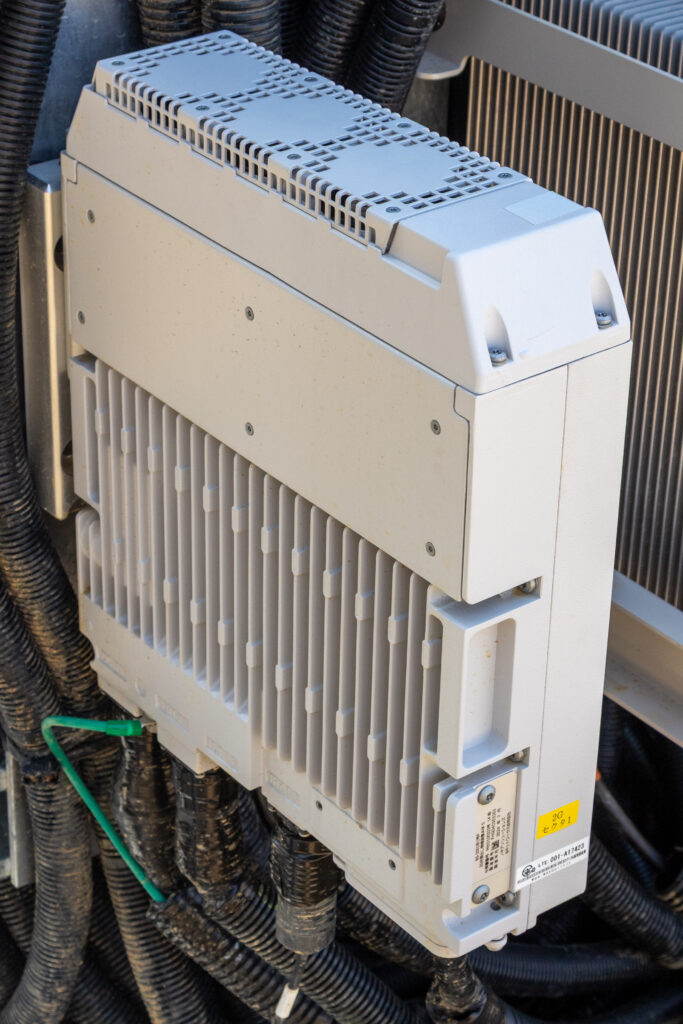

BS-3001形1号P 2G光張出し無線装置本体 S (FHGD)
2G-RRES2(P)
001-A16246 BS3201-BDE(P)
001-A17423 BS3201-BDEEX(N)
20M 2140MHz 20W
BS-3201形1号P 1.7G小型低出力光張出し無線装置 B (FREC)
17G-SRE2(P)
001-A13640 BS3201-BDES(F)

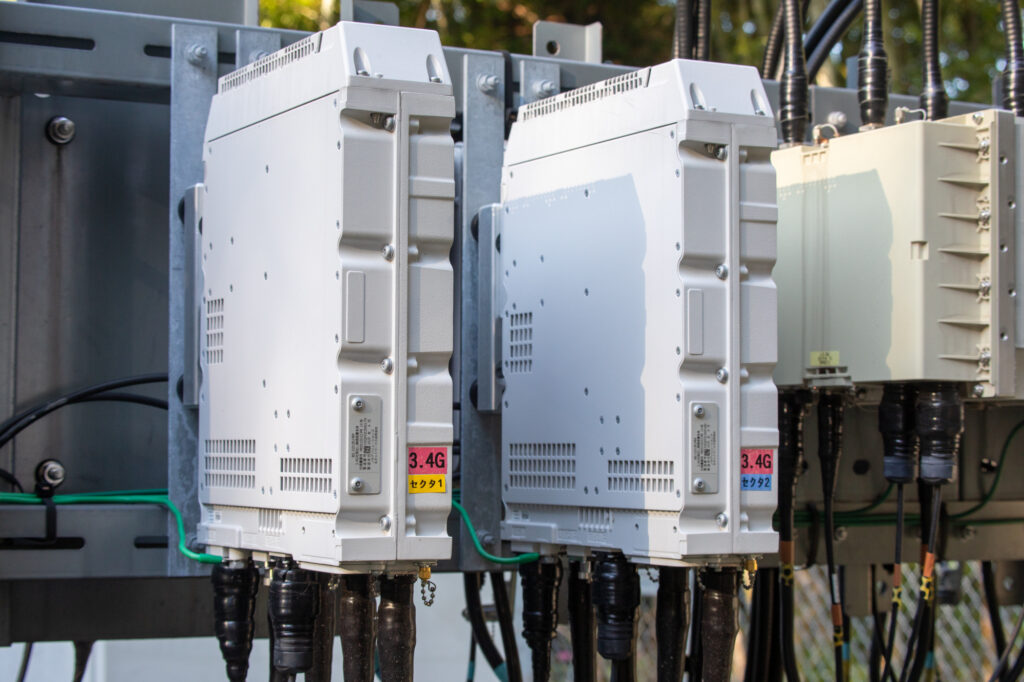

BS-3201形2号P 3.4G光張出し無線装置本体 (FZQM)
BS-3201形2号P 3.5G光張出し無線装置本体 (FZQL)
35G4TRx-RRE4(P)
BS-3201形2号P 3.5G小型低出力光張出し無線装置本体 (FZQD)
BS-3002形P 基地局装置デジタル処理部
docomo 屋外向け小型BDE
Flexi Zone

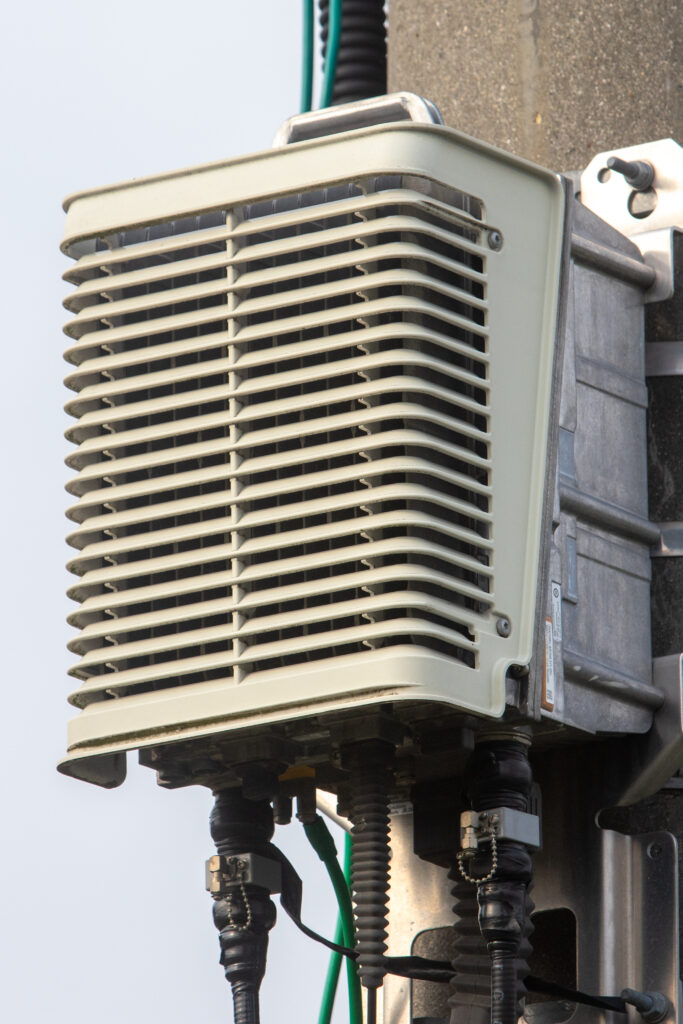

FHDB
15M 952.5MHz 8～120W
FHKA (B11 2T2R)
J15LB60D11
001-A10177 10M 1480MHz 5～60W (Softbank)
FWGB (B1 2T2R)
Flexi Zone Micro BTA
RF 5W
90-264V AC 50/60Hz 2A
FW2EA (B3 2T2R) / FW2GCA (B18 2T2R)
Flexi Zone Mini-Macro Outdoor Micro BTS
800MHz FW2GCA(474475A)
1.7GHz FW2EA
au/Rakuten両対応。共同整備局で使用
FWGM (B1 2T2R)
Flexi Zone Indoor Pico BTS
LTE + Wi-Fi(2.4+5GHz)
FSMF
Flexible System Module Fabric
AirScale
NDMT RRH J800
TA08017-B434
AHGA (B1/n1 2T4R)
ASAHGA-60-B10
001-A18249 20M 2160MHz 5～60W (Softbank)
NR非対応
FSMAHGA-60-B10
001-A18792 20M 2160MHz 5～60W (Softbank)
NR非対応
ASAHGA-120-B10
001-A19549 20M 2160MHz 5～120W (Softbank)
NR対応
AHEH (B3 4T4R)
Rakuten向け
VNAHEH-40-A10 001-A14720 5M 1842.5MHz / 20M 1835MHz 8～40W
VNAHEH-40-A11 003-200174 5M 1842.5MHz / 20M 1835MHz 8～40W
Softbank向け
FSMAHEH-40-B10 001-A15240 15M 1852.5MHz 5～40W
ASAHEH-40-B10 001-A15239 15M 1852.5MHz 5～40W
au/Softbank n3両対応
ASAHEH-160-G10 001-A17580 15M 1852.5MHz / 20M 1815MHz 5～160W
AHDA (B8 2T4R)
ASAHDA-60-B10
001-A18250 10M 952.5MHz 5～60W (Softbank)
NR非対応
ASAHDA-120-B10
001-A20989 15M 952.5MHz 5～120W (Softbank)
NR対応

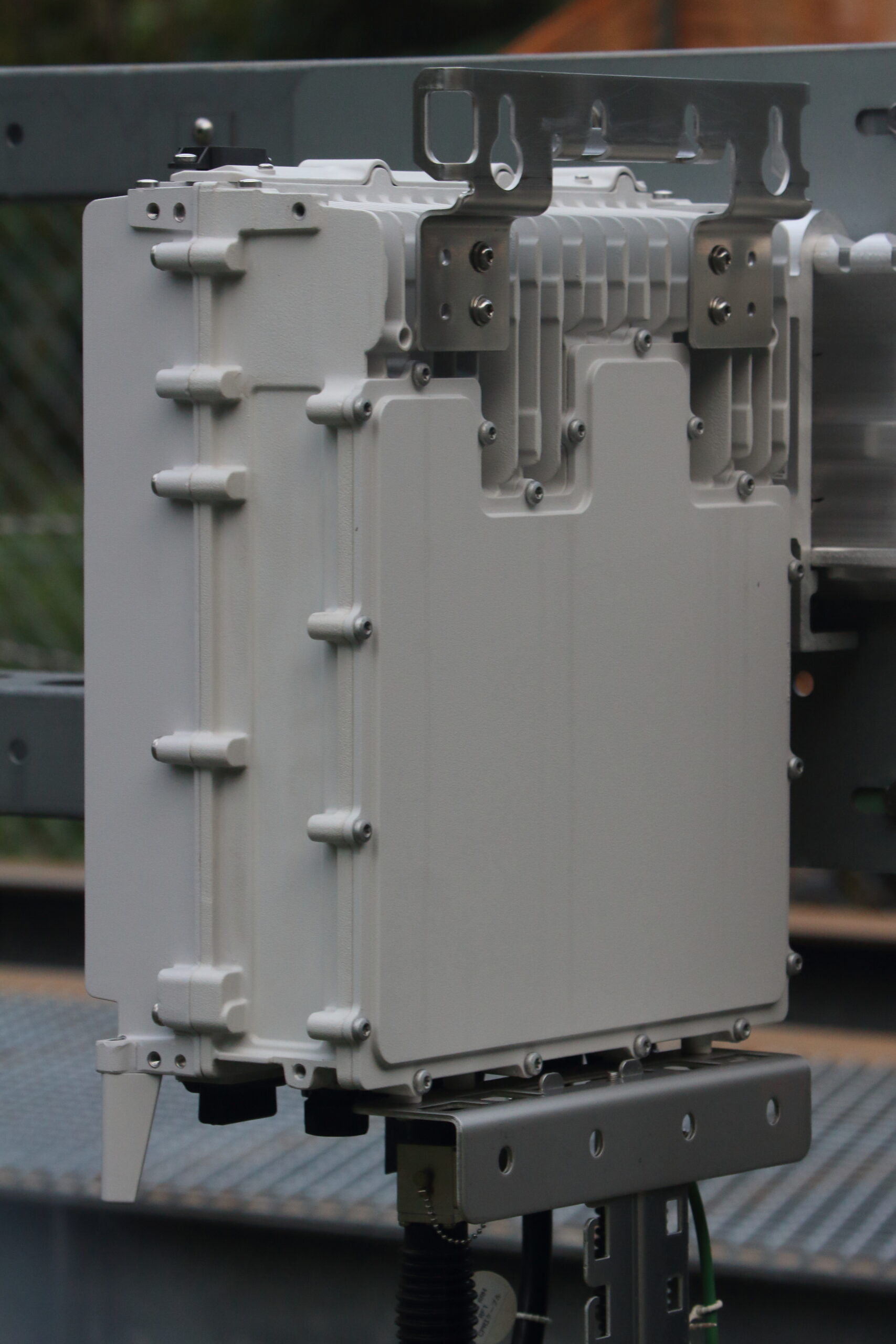

AHCH (B18 2T4R)
SCFDMA800MHz(NA-60W-AHCH)
001-A19068 15M 867.5MHz 5～60W (au)
AHCF (B26 4T4R)
ASAHCF-60-D10 001-A19067
5M 877.5～887.5M 5～60W (docomo)
新設JTOWER等で採用例多し

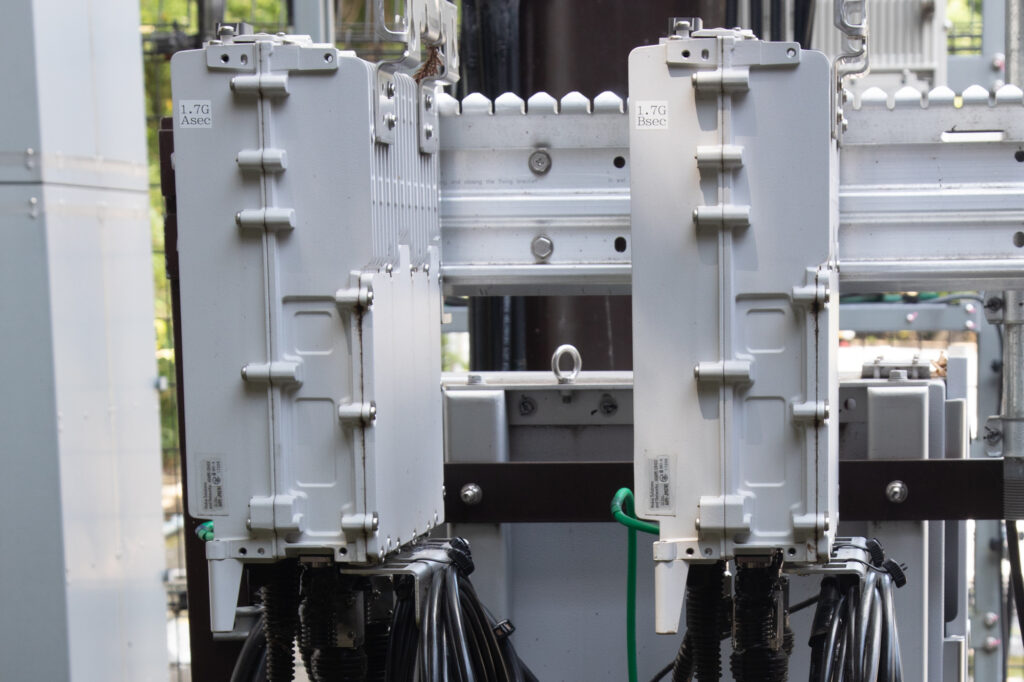

AHPE (B28 2T4R)
Band28B Upper Duplexer(773～803MHz)
ASAHPE-120-G10 001-A17208
10M 778, 798MHz 4～120W (au, Softbank)
AKNB (n40 8T8R)
au n40向け
001-A21011 20M/40M 2350MHz 2.5～320W
445x360x110 15.4kg

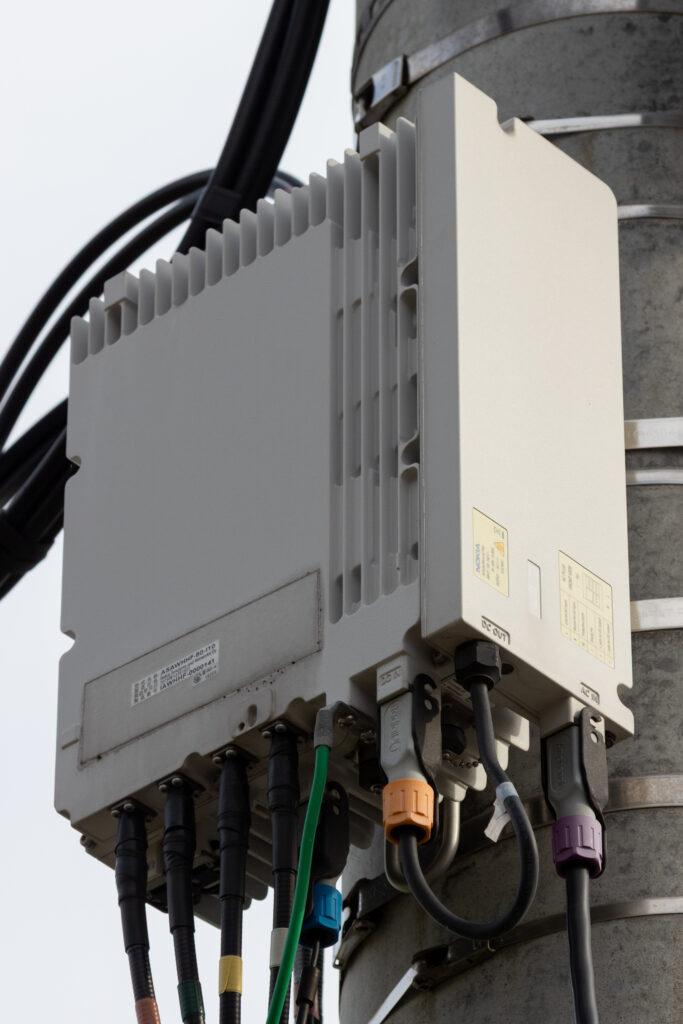

AWHHF (B41/n41 4T4R)
地域BWA用
001-A16259 20M 2585MHz 2.78～40W

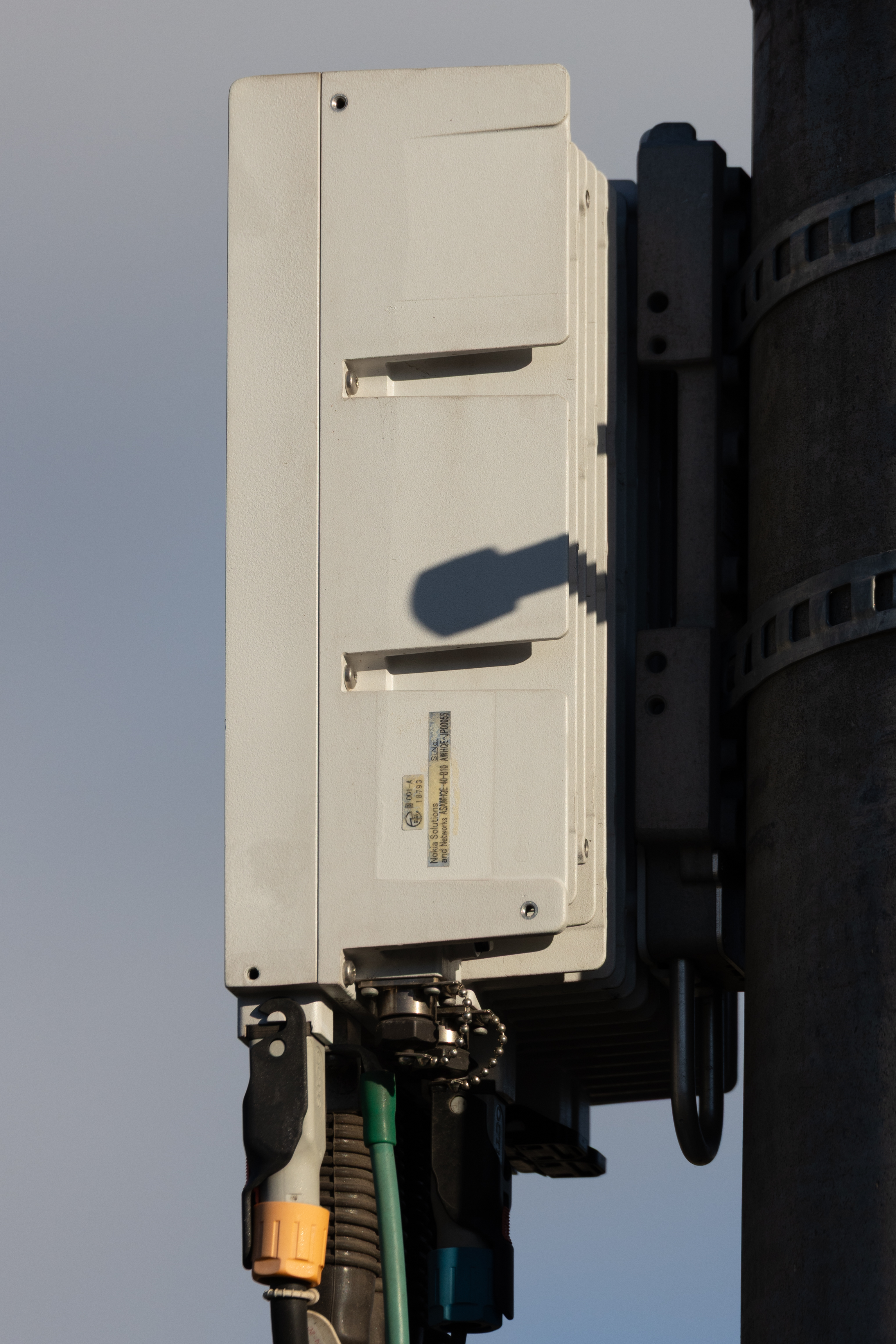

AWHQF (n78 4T4R)
001-A16287 3.75GHz 1～40W
AZQI (n78 8T8R)
ASAZQI-320-D10 001-A18176
100M 3.65GHz 4～320W (docomo)

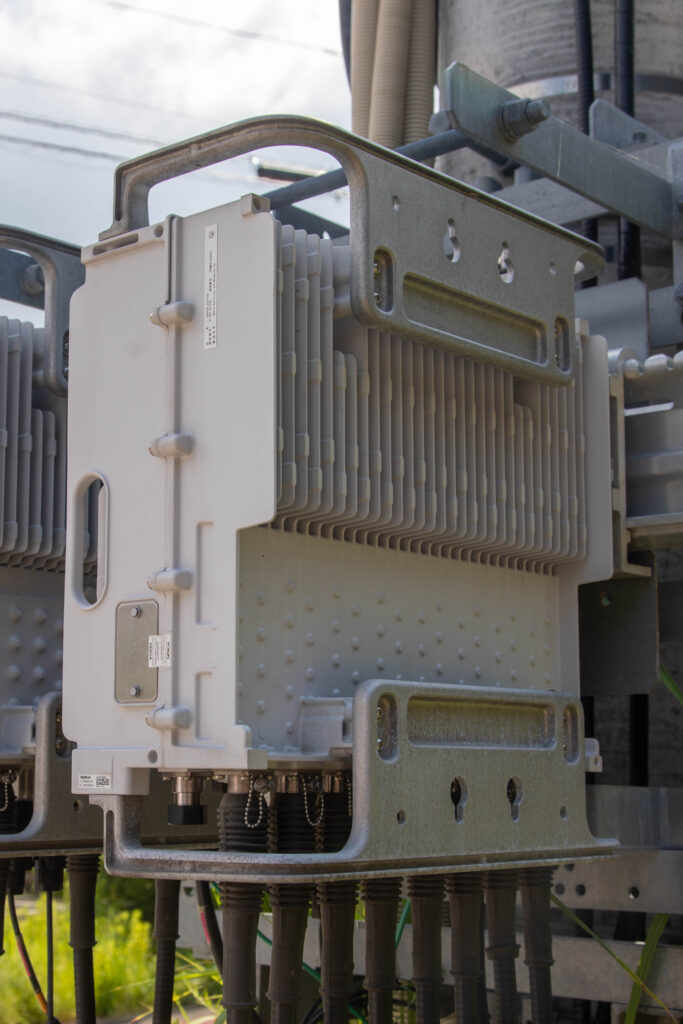

AZQS (n78 8T8R)
ASAZQS-320-G10 001-A17676
40M 3.42, 3.54, 3.58GHz 4～320W (au/Softbank)
24.8kg
AZQU (n77 4T4R)
ASAZQU-160-G10 001-A17622
100M 3.75, 3.95, 4.05GHz 4～160W (au/Softbank)
AZTA (n79 8T8R)
001-A18510 ASAZTA-192-D10
100M 4.55GHz 2.4～192W (docomo)
23kg
AirScale MAA(massive MIMO Adaptive Antenna)
AEQV (n77 MAA)
au向け 3.7GHz無線機_
001-A16270 100M 3.75GHz 1.28～128W
32T32R 128AE
730×403×150/24.5kg/37.5L
AQQY (n78 MAA)
docomo向け 3.5GHz帯/3.7GHz帯両対応
17kg / 27.9L
001-A20640 100M 3.65GHz 0.3759～240W
001-A20985 80M 3.48GHz 0.5～320W / 100M 3.65GHz 0.5～320W (BS4001BDE-P)

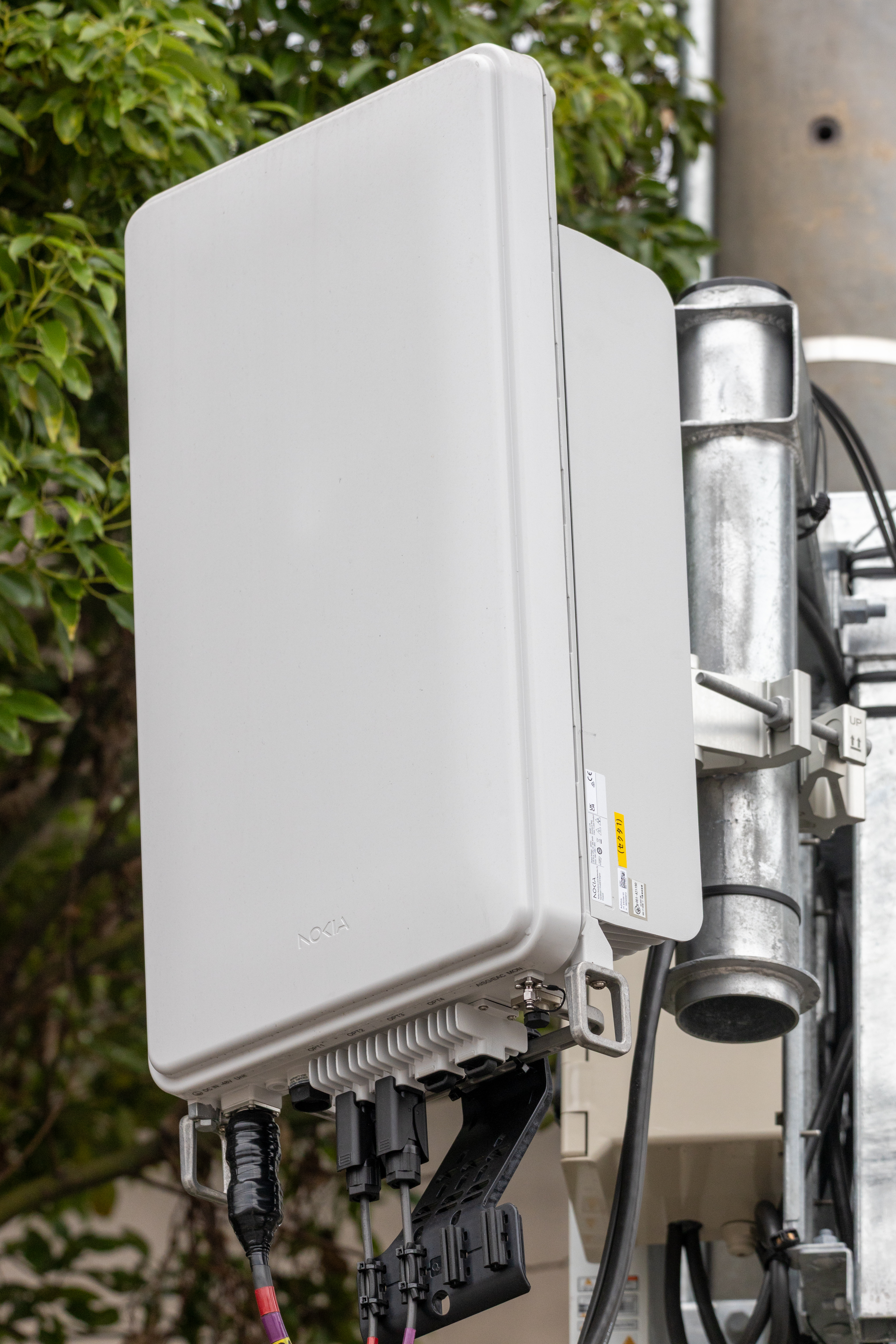

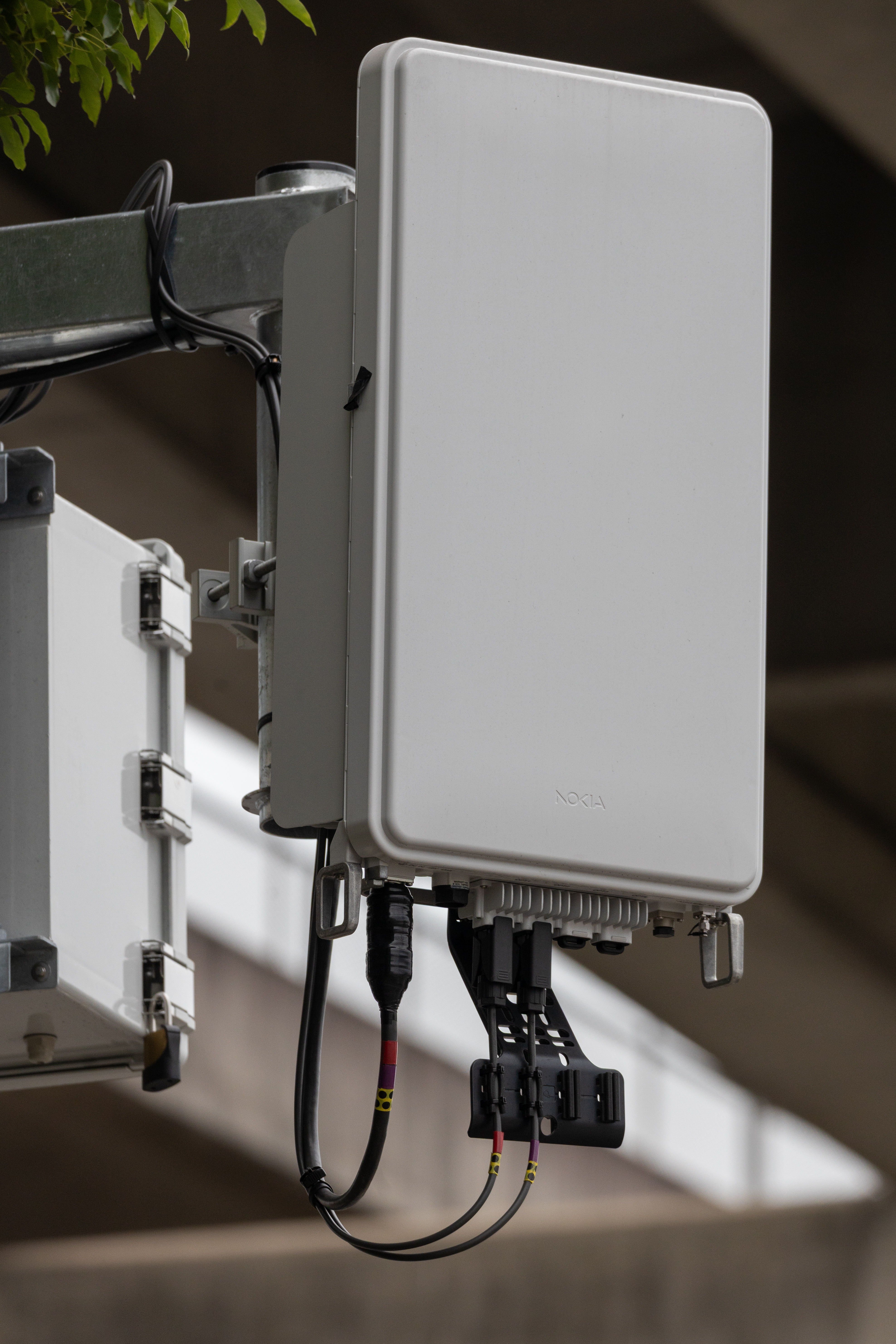

AVQC (n78 MAA)
docomo向け無線機
3.5GHz帯/3.7GHz帯両対応
001-A21190 80M 3.48GHz 0.5～320W / 100M 3.65GHz 0.5～320W (BS4001BDE-P)
AWEUA (n257)
AirScale ASMR mmW Radio
docomo / au / Softbankで採用例あり
ASAWEUA-1.6-I10
001-A16985 100M 27.05～29.45GHz 126～1600mW
ASAWEUA-1.6-D10 docomo向け
001-A18175 100M 27.45～27.75GHz 126～1600mW
RF光子機
CRF-6001形P RF出力子機<2>B
JMCIA RF光子機 (6周波数帯対応光伝送中継装置)
CRF-6002形N RF出力子機<1>B
JMCIA RF光子機 (6周波数帯対応光伝送中継装置)
AC100/200V~ 0.94/0.50A
(提供:CyberRex)

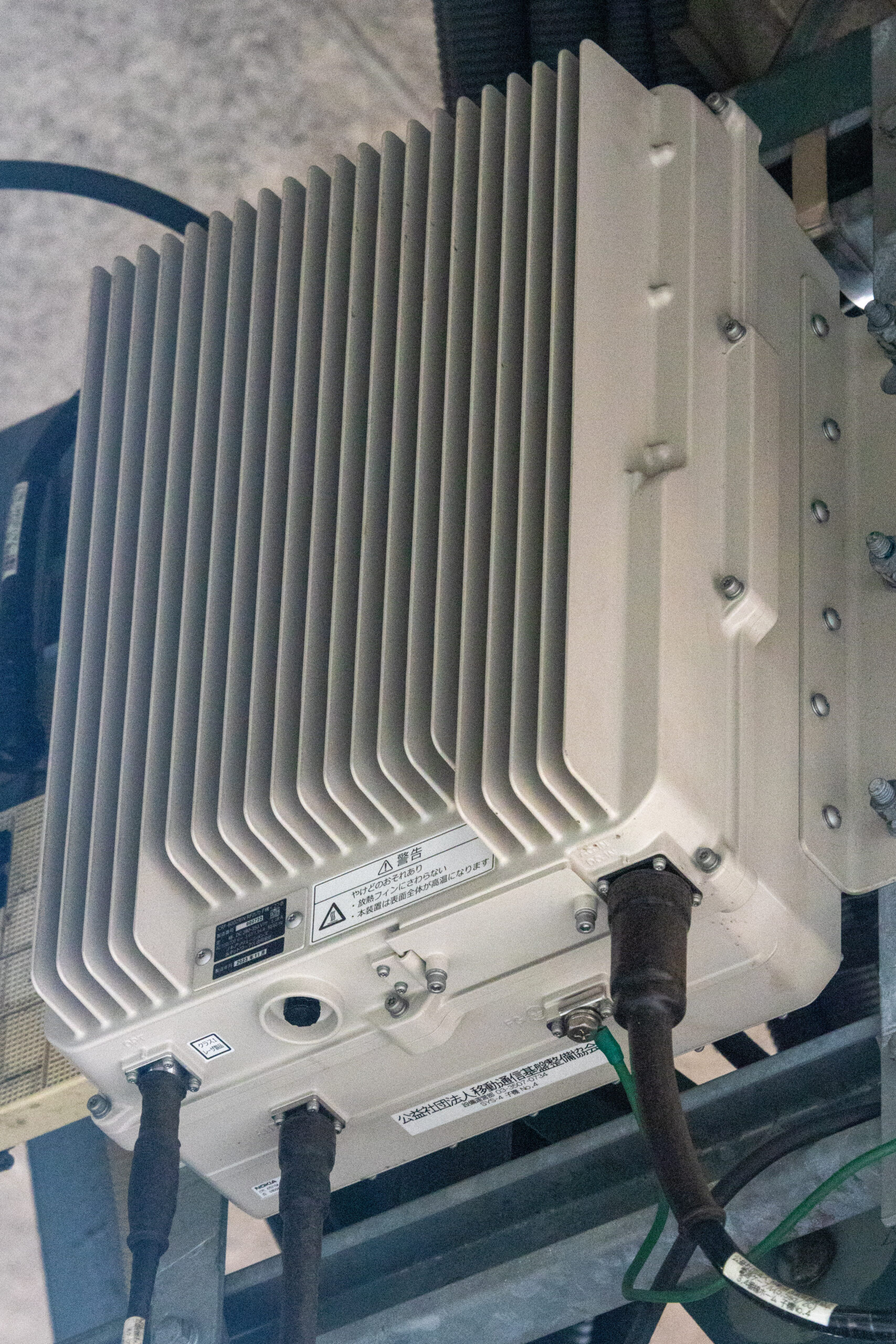

CRF-6002形N RF出力子機<2>B (MCBF)
JMCIA RF光子機 (6周波数帯対応光伝送中継装置)
定格 DC 280～350V 1.18A, AC 100V/200V 3.67/1.94A 50/60Hz
そのほか
BCU3
AMOD
ASOE AirScale Core
FYGC
TrimbleのGNSSアンテナ
