携帯基地局の無線関連設備まとめ(Ericsson)

基地局の無線関連設備をまとめます。随時更新します
一覧はこちら

Ericsson

無線機(RRU)

RRUW 01

RRUS 11

Softbank FDD-LTE 2T2R

RRUS 12

Softbank FDD-LTE 2T2R

RRUS 72 B41B

UQ TDD-LTE 4T4R

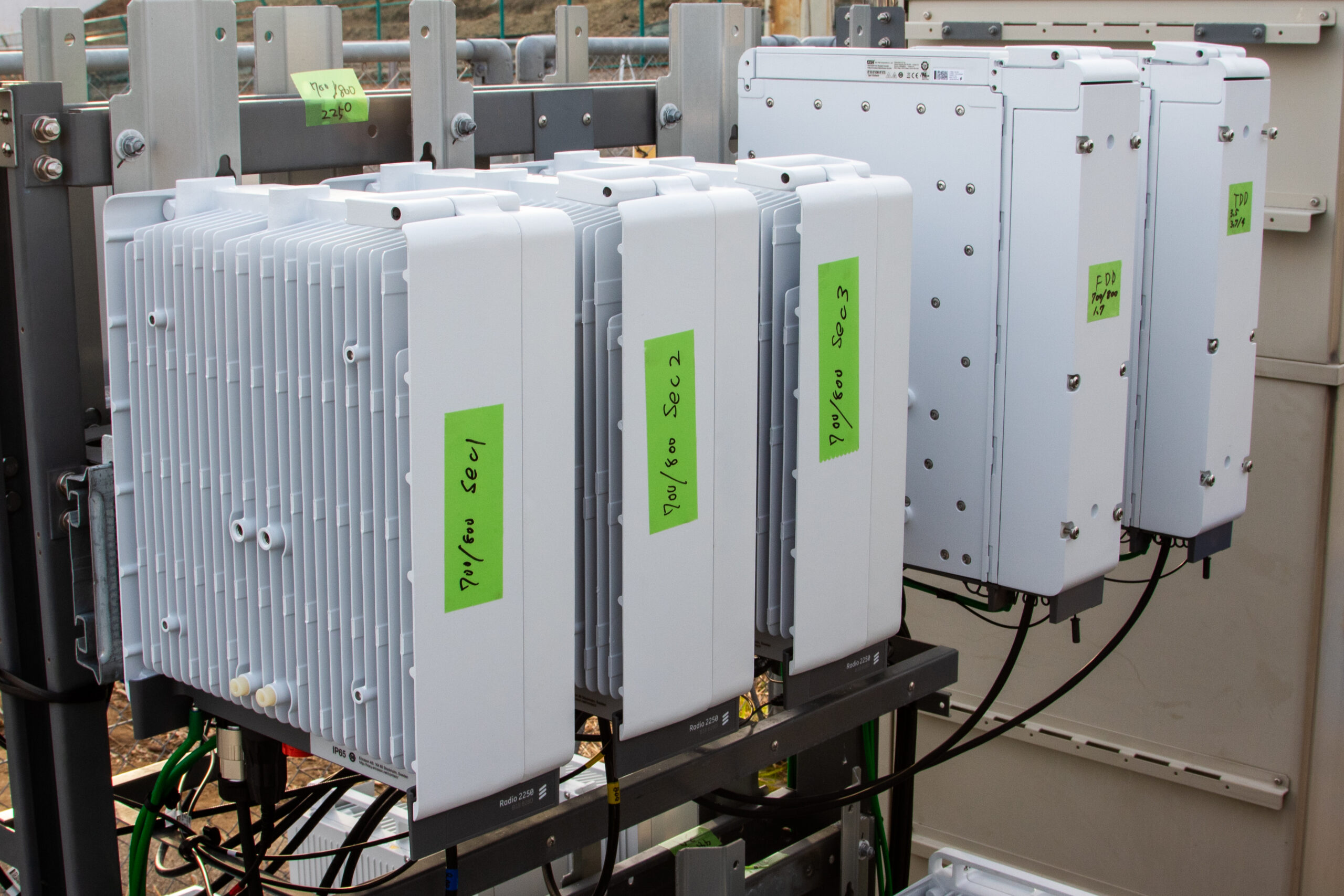

RRU 22F2 B18,28d

TA08018-B034
au 700M/800M Dual-band 高出力無線機
RBS6302 / BB6600 / BB6318と組み合わせられる
NR非対応 ~~外観が富士通に似てる~~

RRU 22F3 B1a, 18, 28d

au 700M/800M/2G Tri-band 低出力無線機
RBS6302 / BB6600 / BB6318と組み合わせられる
100VAC, Max 4.5A, 50-60Hz
NR非対応

無線機 (Radio)

Radio 2212

ERS 2212 B1
001-A19283 20M 2160MHz 2.5～80W (LTE), 1～160W (NR) Softbank向け
ERS 2212 B8
001-A19287 15M 952.5MHz 2.5～80W (LTE), 1～160W (NR) Softbank向け

Radio 2217

ERS 2217 B1
001-A19281 20M 2160MHz 2.5～40W (LTE), 1～80W (NR)
ERS 2217 B1A
001-A19692 20M 2120MHz 1～40W (LTE)
001-A21889 20M 2120MHz 1～80W (NR)
ERS 2217 B8
001-A19285 15M 952.5MHz 2.5～40W (LTE), 1～80W (NR)
ERS 2217 B11
001-A19288 10M 1480.9MHz 2.5～40W (LTE), 1～80W (NR)
ERS 2217 B11A
001-A19694 10M 1490.9MHz 1～40W (LTE)
001-A21891 10M 1490.9MHz 1～80W (NR)
ERS 2217 B28A
001-A17085 10M 778, 798MHz 1～40W (LTE), 1～80W (NR)

Radio 2218

BS3201形35G-RRE2(E)
001-A08394 20M 3.49～3.51GHz 2.39～19W docomo向け NR非対応
ERS 2218 B42B
001-A17275 40M 3.54GHz 2.5～120W (NR)

Radio 2250

2T2R FDD au 700M/800M

ERS 2250 B18
001-A17034 15M 867.5MHz 1～30W (LTE)
001-A18244 15M 867.5MHz 1～60W (NR)
ERS 2250 B28D
001-A17035 10M 778MHz 1～20W (LTE)
001-A17217 10M 778MHz 1～40W (NR)

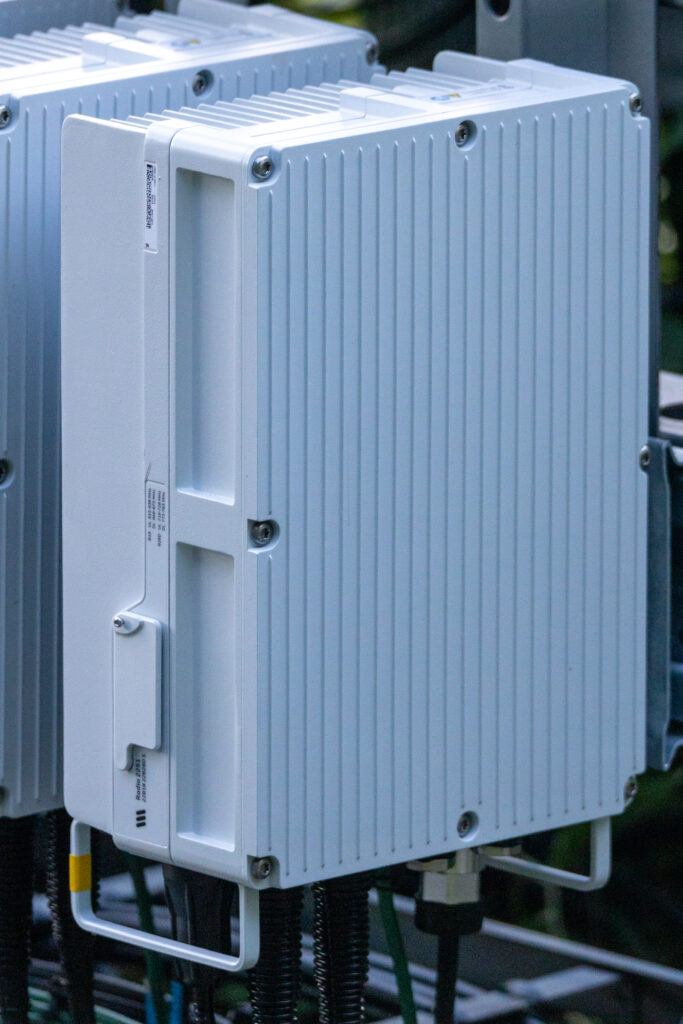

Radio 2251

au向けデュアルバンド無線機

ERS 2251 B18 B28D
001-A21632 10M 778MHz 1～80W, 15M 867.5MHz 1～120W au向け

Radio 2271

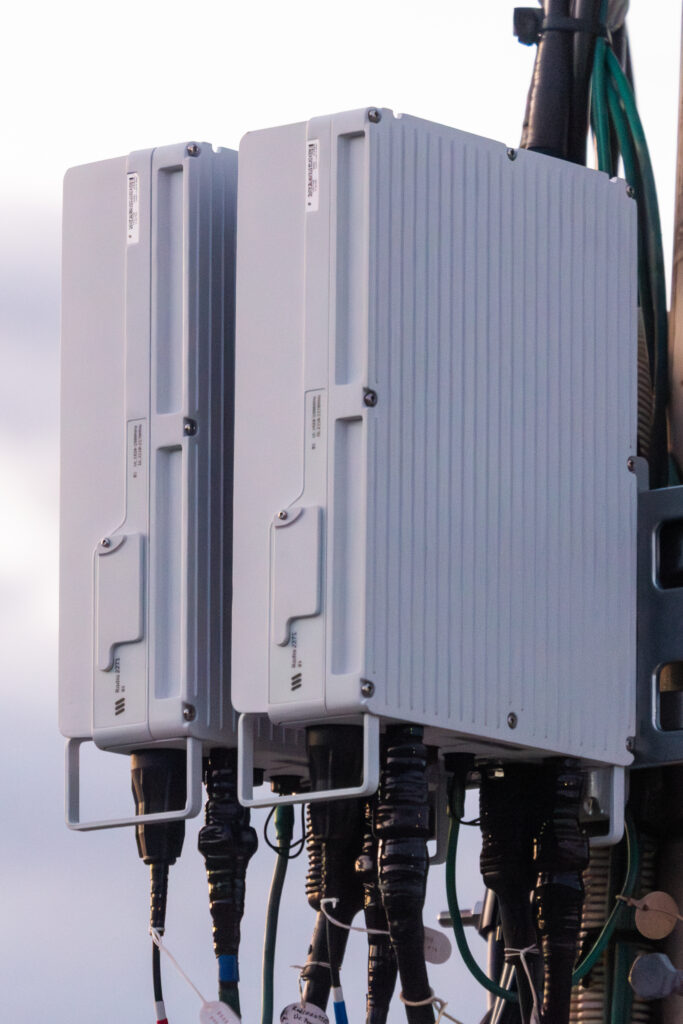

ERS 2271 B1
001-A20617 20M 2120, 2160MHz 1～160W
ERS 2271 B28A
UL 718-748MHz / DL 773-803MHz
001-A21414 10M 778, 798MHz 1～320W
ERS 2271 B8B
001-21413 15M 952.5MHz 1～320W

Radio 4408

4T4R TDD ピコセル

ERS 4408 B42
001-A17128 40M 3.42/3.58GHz 0.1～20W Softbank向け
ERS 4408 B42A
001-A19133 40M 3.54GHz 0.1～20W au向け
ERS 4408 B43
001-A17946 100M 3.75GHz 0.1～20W au向け
ERS 4408 B77C
001-A17680 100M 3.95GHz 0.1～20W Softbank向け

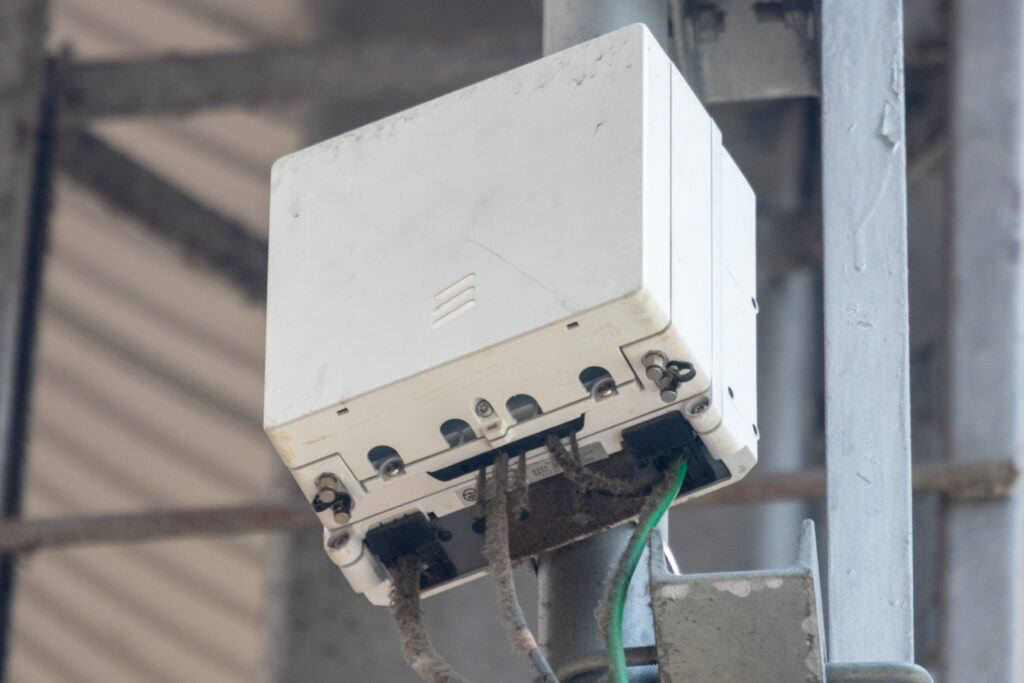

アンテナ一体型も存在する。厚みがあるのが特徴

Radio 4415

ERS 4415 B1
001-A19284 20M 2160MHz 1～160W Softbank向け
ERS 4415 B1A
001-A19693 20M 2120MHz 1～160W au向け
ERS 4415 B3B
001-A17086 15M 1852.5MHz 1～160W / 20M 1815MHz 1～160W 5GJAPAN向け

Radio 4418

ERS 4418 B40
001-A20164 40M 2350MHz 1～160W

Radio 4422

ERS 4422 B41H
001-A18087 50M 2570～2620MHz 20～100W AXGP/WiMAX NR対応
ERS 4422 B77C
001-A17276 100M 3.05GHz 1～160W au向け
ERS 4422 B78C
001-A17081 40M 3.54GHz 1～160W au向け
ERS 4422 B78GA
001-A19939 100M 3.75GHz 1～160W au向け

Radio 4461

ERS 4461HP B41H
001-A21665 50M 2570～2620MHz 1～50, 20～100W, 4～100W UQ, WCP向け

Radio 4467

ERS 4467 B78S B77C C
100M 3.75, 3.95, 4.05G 1～160W 5GJAPAN向け。3波対応無線機

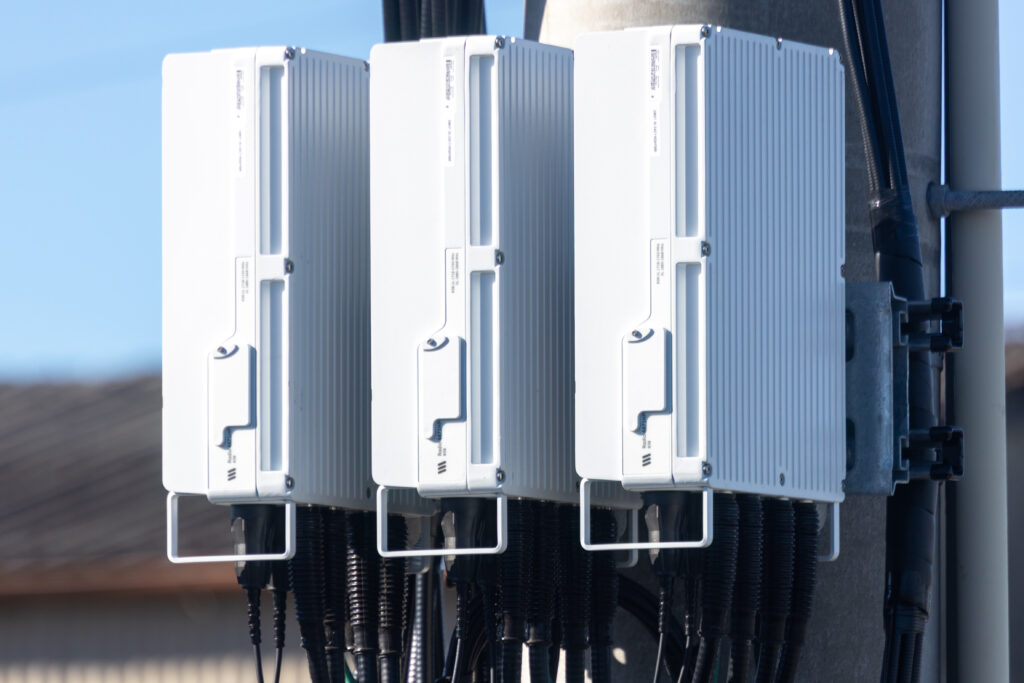

Radio 4471

5GJAPAN向け

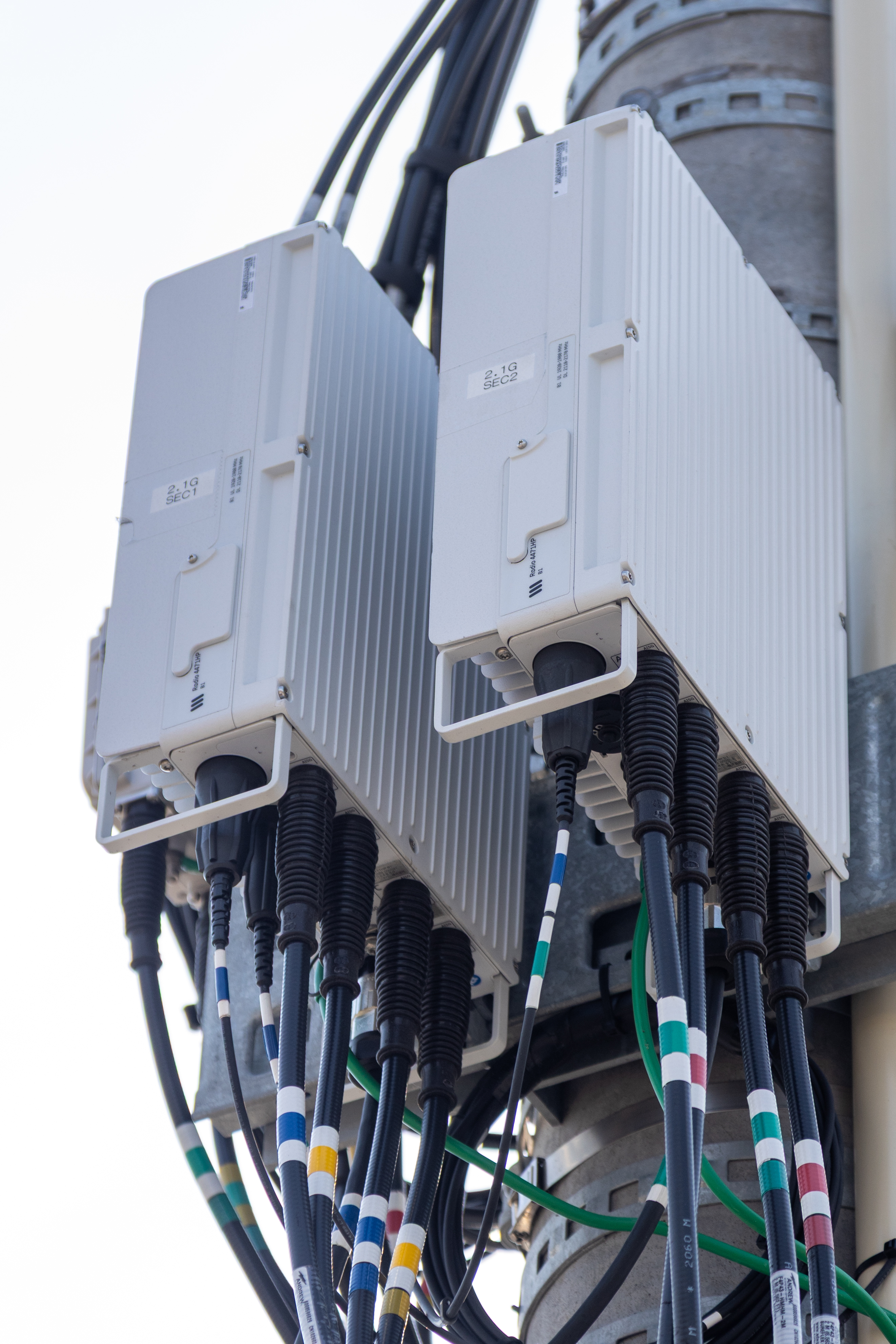

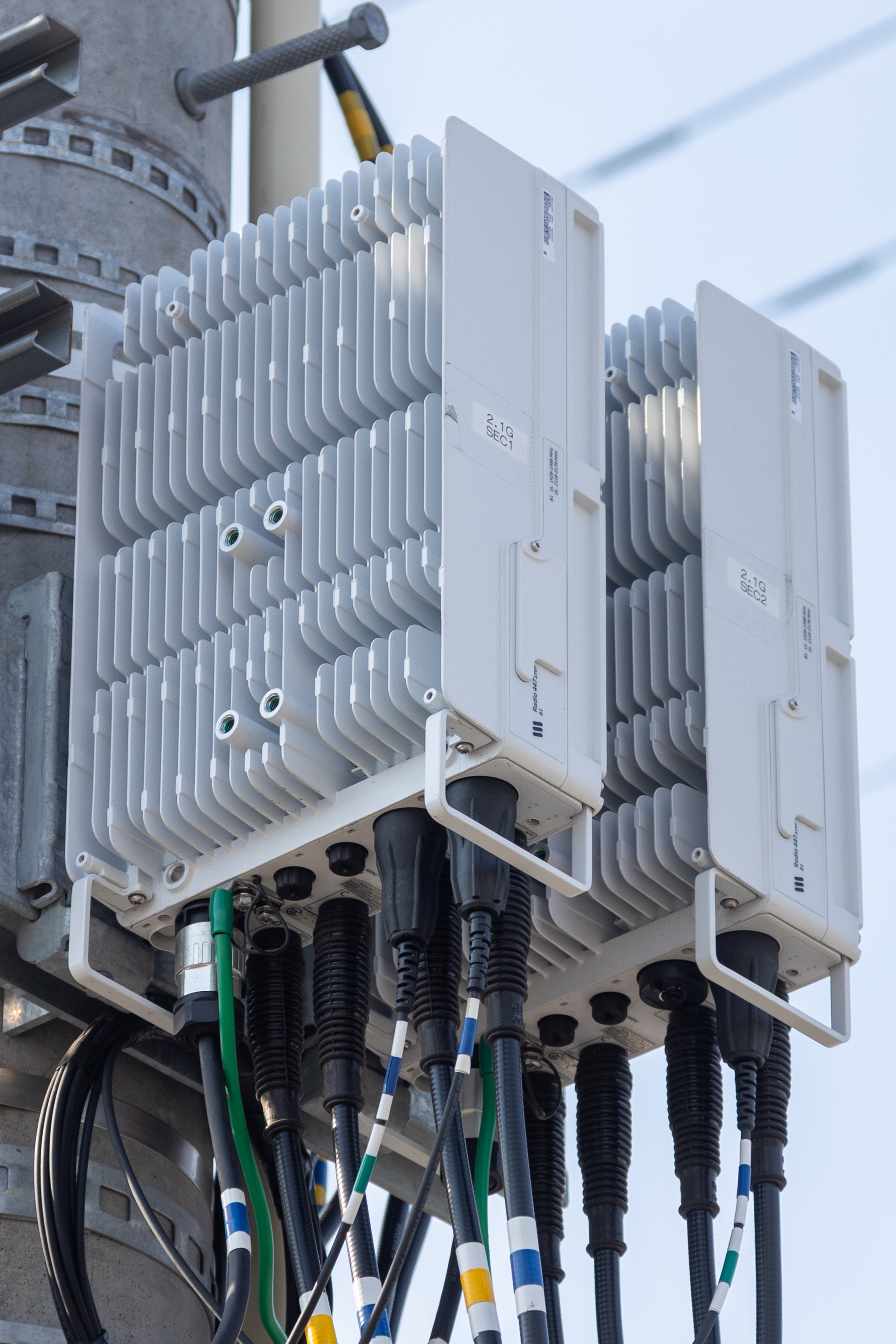

ERS 4471HP B1
001-A21416 20M 2120, 2160MHz 1～240W
ERS 4471HP B3B
UL 1710-1765MHz / DL 1805-1860MHz
001-A21415 15M 1852.5MHz 1～60W, 20M 1815MHz 1～60W

Radio 44F1

ERS 44F1 B79B
001-A20501 100M 3.85GHz 52～1556mW ローカル5G向け

Radio 8836

RBS 6000 8836 B41N
001-A15840 WCP向け NR非対応
ERS 8836 B42
001-A17087 40M 3.42, 3.58GHz 1～160W Softbank向け
ERS 8836 B77A
001-A16258 100M 3.95GHz 1～160W Softbank向け

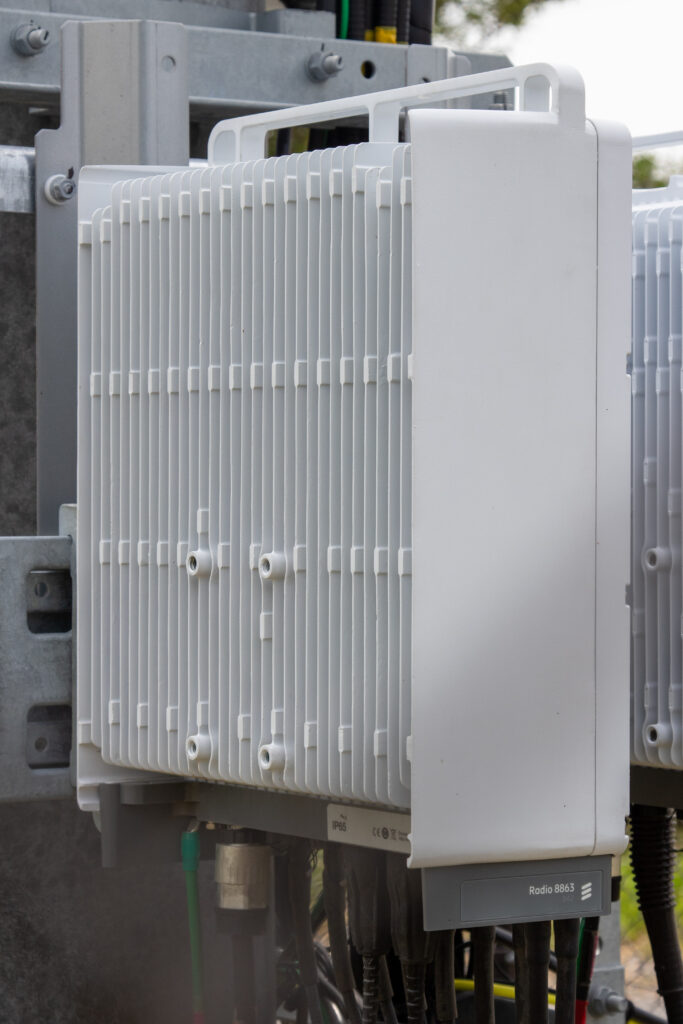

Radio 8863

ERS 8863 B42
001-A17316 40M 3.42, 3.54, 3.58GHz 2.5～400W
au/Softbank 3.4GHz/3.5GHz両対応

無線機 (Radio Dot)

Radio Dotは超小型無線装置であり、RFフロントエンドのRadio DotはEthernetケーブルでIRU(Indoor Radio Unit)に接続され、IRUはBaseband処理を担うDU(Digital Unit)にCPRIで接続される。

Dot 4479

ローカル5G向けRadio Dot

BB 6600 D4479 B79B
001-A18135 100M 25～500mW
BB 6600 D4479 B79B s
001-A18136 100M 25～500mW
BB 6600 D4479 B79D
001-A19134 100M 4.75～4.85GHZ 25～1000mW
BB 6600 D4479 B79D s
001-A19135 100M 4.75～4.85GHZ 25～1000mW

無線機 (AIR)

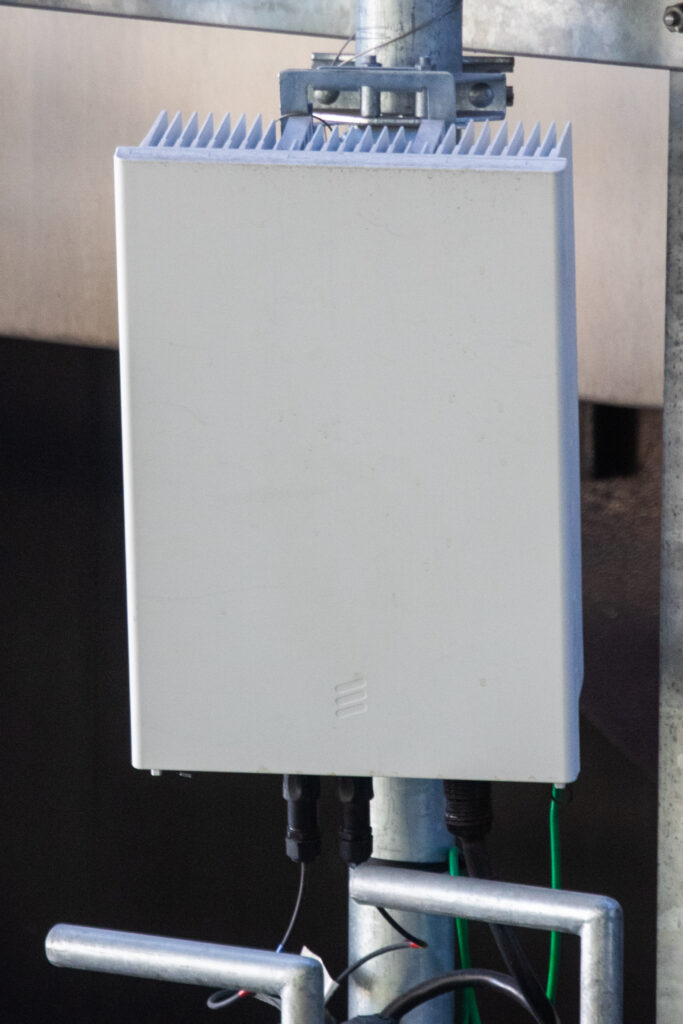

AIR 3227

32T32R 21.5kg CPRI 2本出し

ERS 3227 B42 AS
001-A17127 40M 3.42, 3.58GHz 0.3125～64W
Softbank Massive MIMO

AIR 3239 B78GA/B77B

32T32R

BB 6600 3239 B78C
005-102161 3.65GHz 1～100W docomo向け？商用展開未確認
ERS 3239 B78GA
001-A15505 3.75GHz 1～100W au向け
ERS 3239 B77B
001-A15832 3.95GHz 1～100W Softbank向け

AIR 3255

AIR 3255 B79E
001-A22081 BS4001-BDE-BB(F)
100M 4.55GHz 0.03125～200W
32T32R docomo n79向けMMU

Softbank向けも計画あり

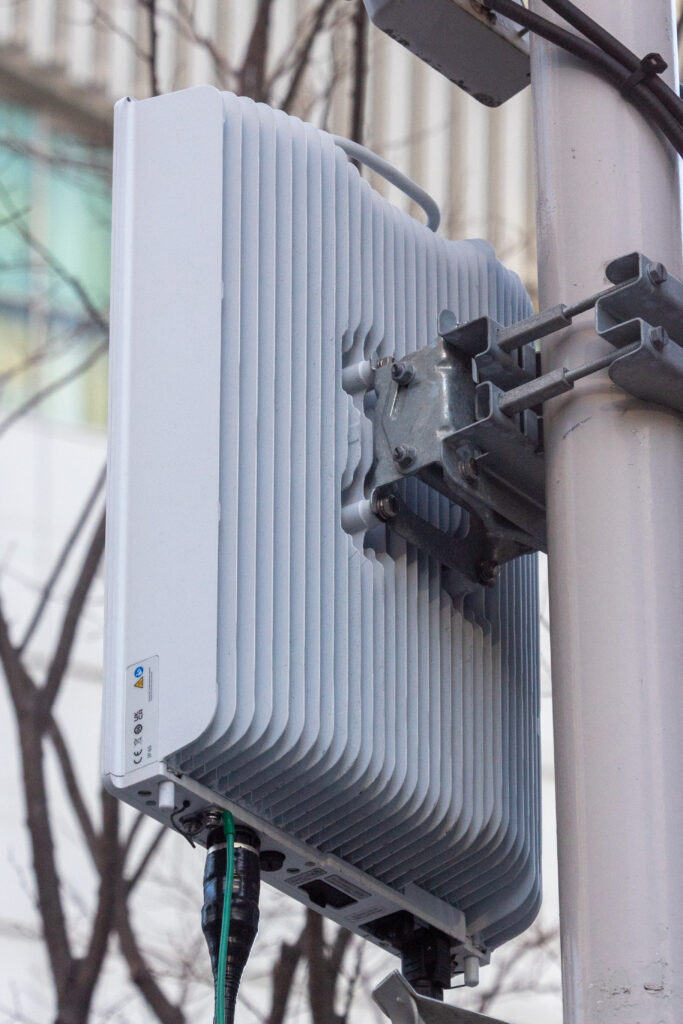

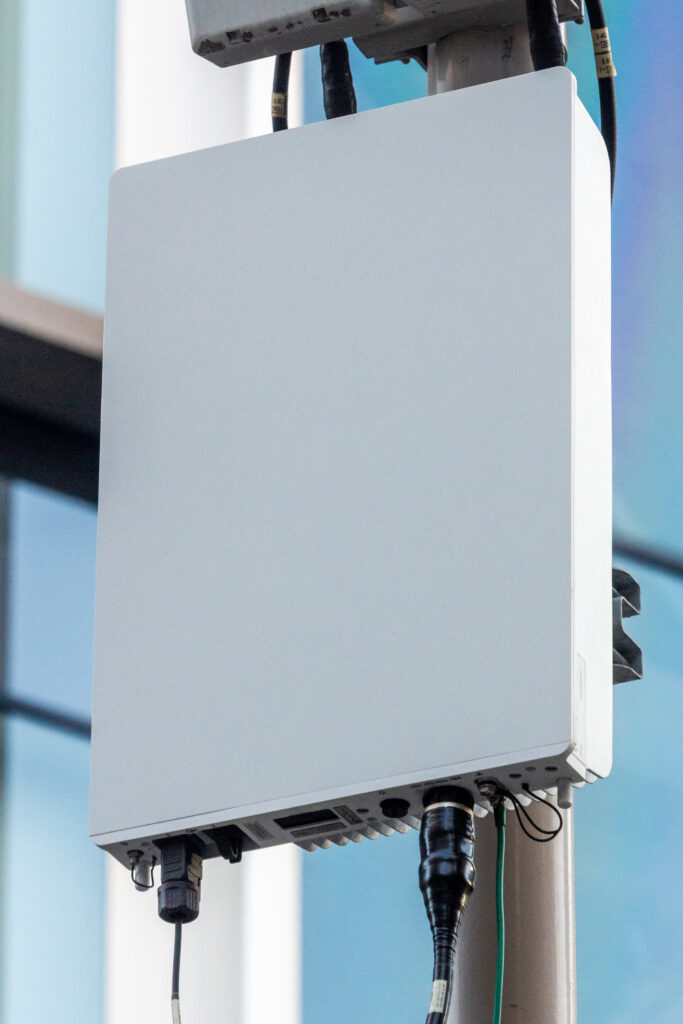

AIR 3268

32T32R 15.0kg docomo n78向けMMU

ERS 3268 B78Y
001-A19891 3.65GHz 0.03125～200W
001-A20798 BS4001-BDE-BB(F)

AIR 3278

ERS 3278 B78K
001-A18243 40M 3.54GHz 0.03125～100W, 100M 3.75GHz 0.03125～100W
au向け2波対応MMU

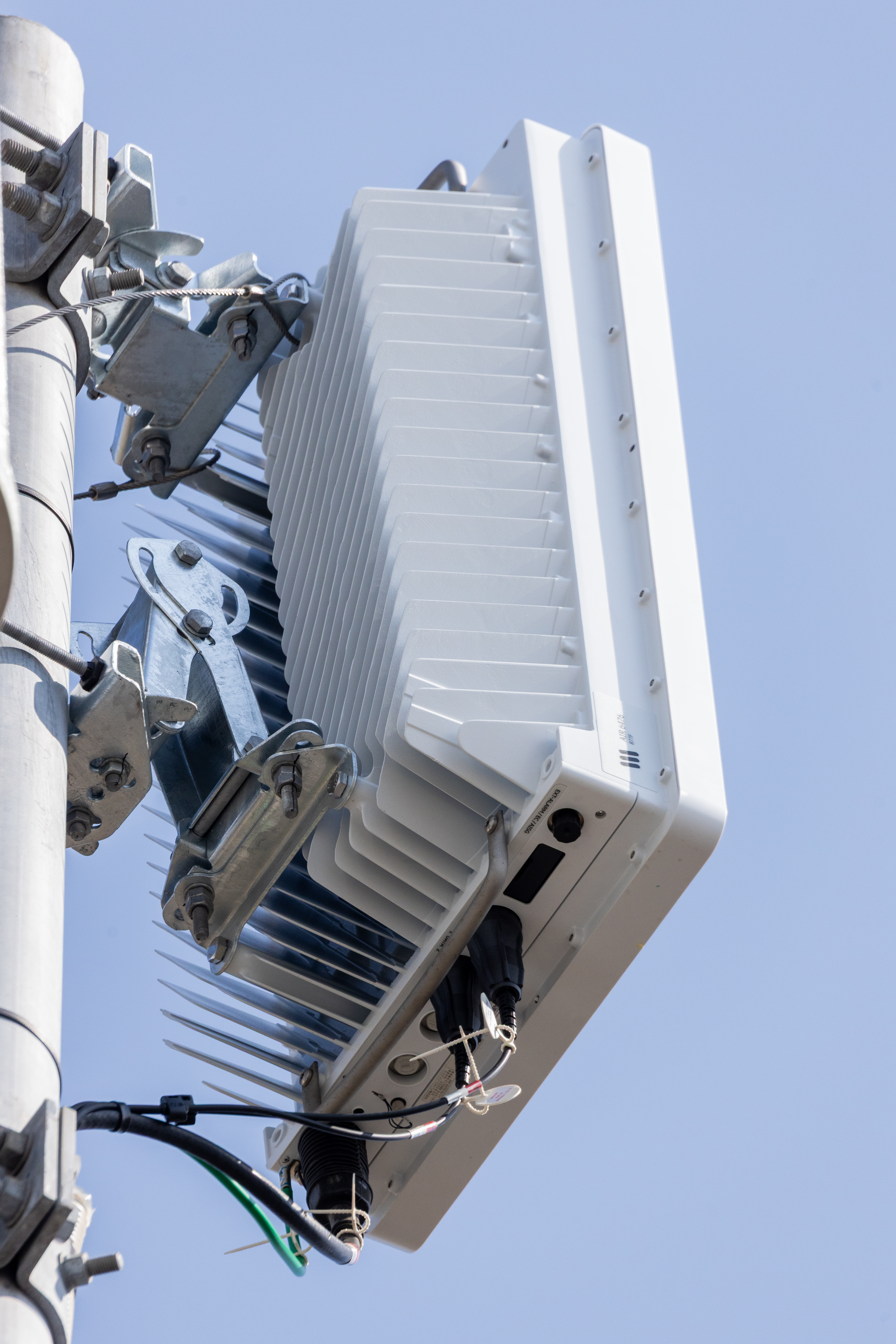

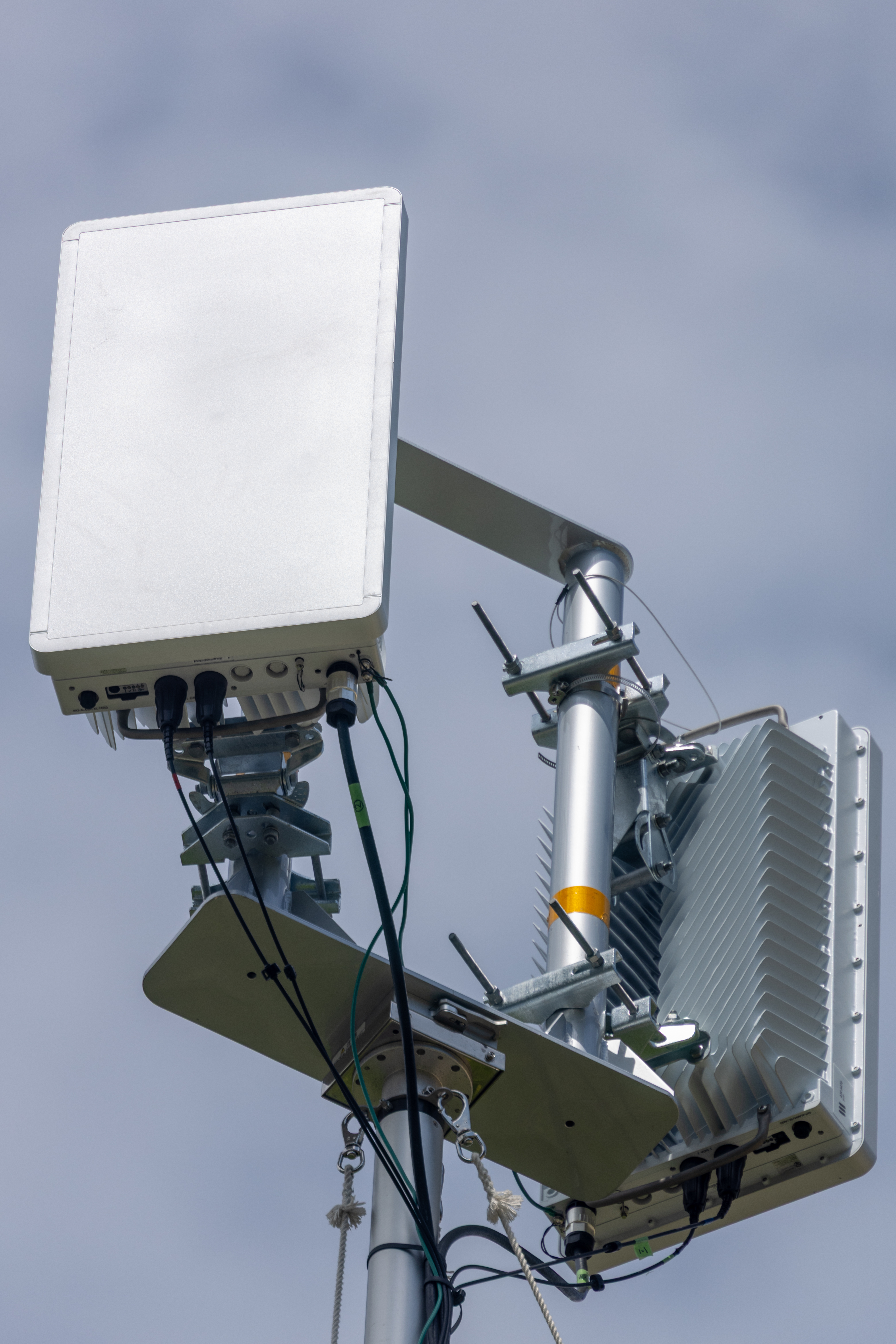

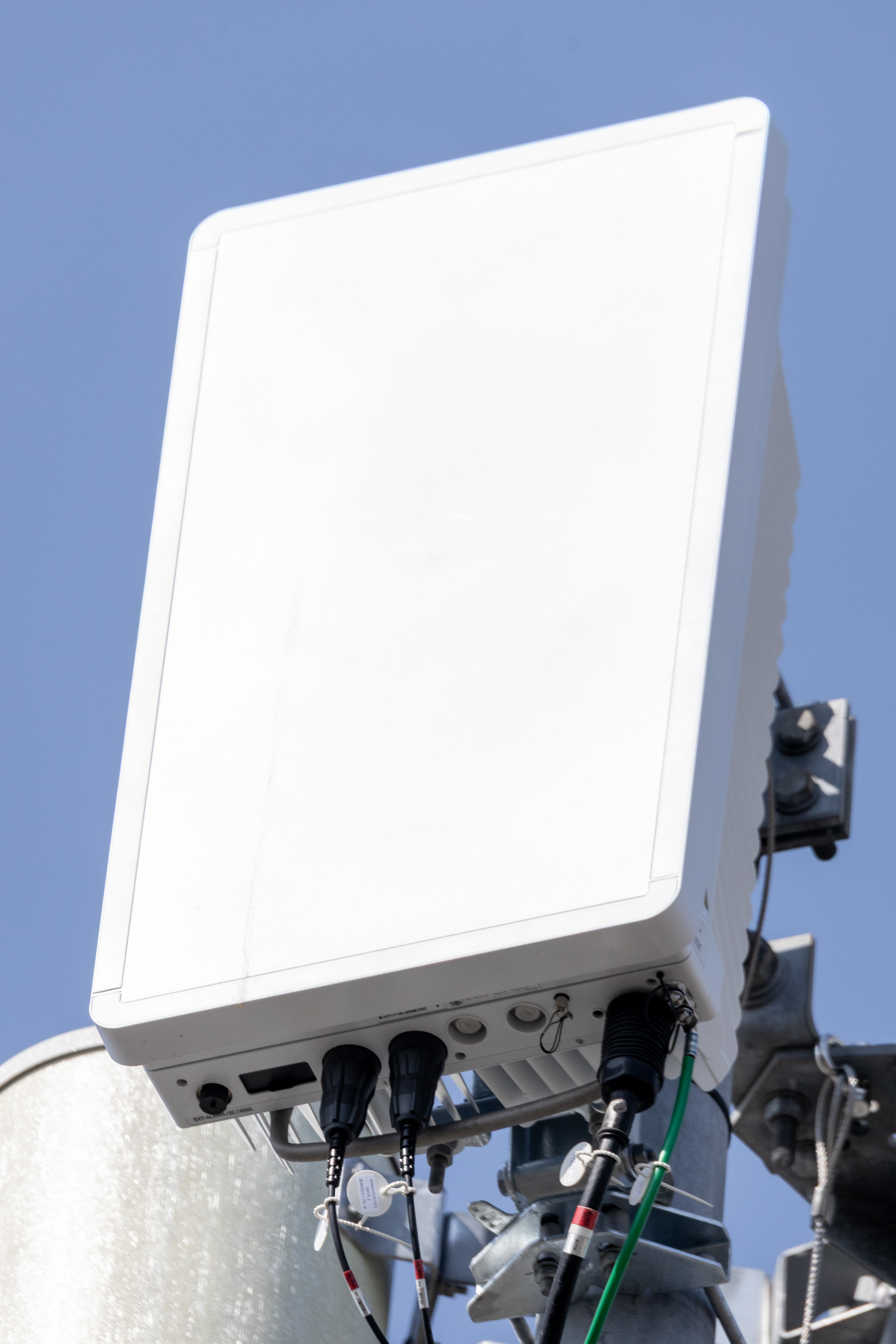

AIR 6476

ERS 6476 B77F
001-A22034 40M 3.42/3.58GHz 0.3125～160W, 100M 3.95GHz 0.3125～400W
Softbank向け3波対応MMU

AIR 6488

RBS 6000 6488 B42JPN
001-A16140 20M 3.41～3.43, 3.57～3.59GHz 1～10W Softbank向け？商用展開未確認

AIR 1281 B257

7.5kg

ERS 1281 B257
001-A16635 27.85～29.45GHz 6.6～525mW
ERS 1281 B257B
001-A19775 27.45～27.75, 28.25～29.05GHz 77～525mW

AIR 5121 B257A/B257AA/B257AB

14kg CPRI 2本
Operation Bandwidth 400MHz

BB 6600 5121 B257A
001-A15407 27.55～27.75GHz 78.75～315mW docomo向け？商用展開未確認
BB 6600 5121 B257AA
001-A15380 27.85～28.15GHz 78.75～315mW au向け
BB 6600 5121 B257B
001-A16310 28.25GHz 78.75～125mW ローカル5G向け
