各社の携帯電話基地局鉄塔の外観をまとめています。
ドコモ系については銘板に鉄塔種別が記載されているため、そのまま採用していますが、鉄塔の種類名については独自につけたものも含まれているのでご注意ください。
完全まとめと銘打っていますが東海地区がメインです。全国網羅できるように随時更新していきます。
間違い等ありましたら教えていただけますと幸いです。
NTTドコモ東北

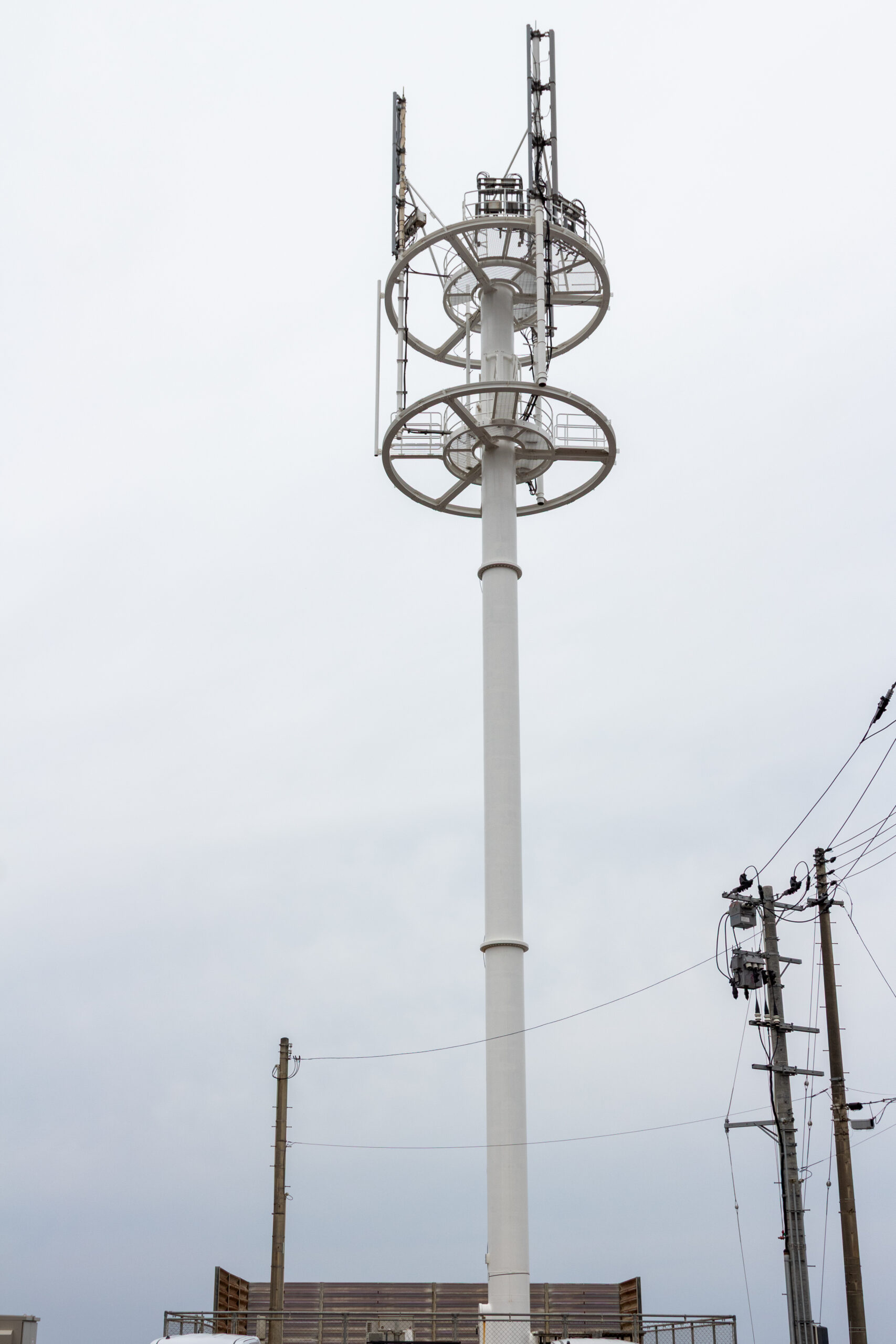

G30-C10J-60
象潟無線基地局(1997年1月完成)
アンテナ容量：IV-821(180°)×4基, IV-843(120°)×3基
電気興業株式会社製作

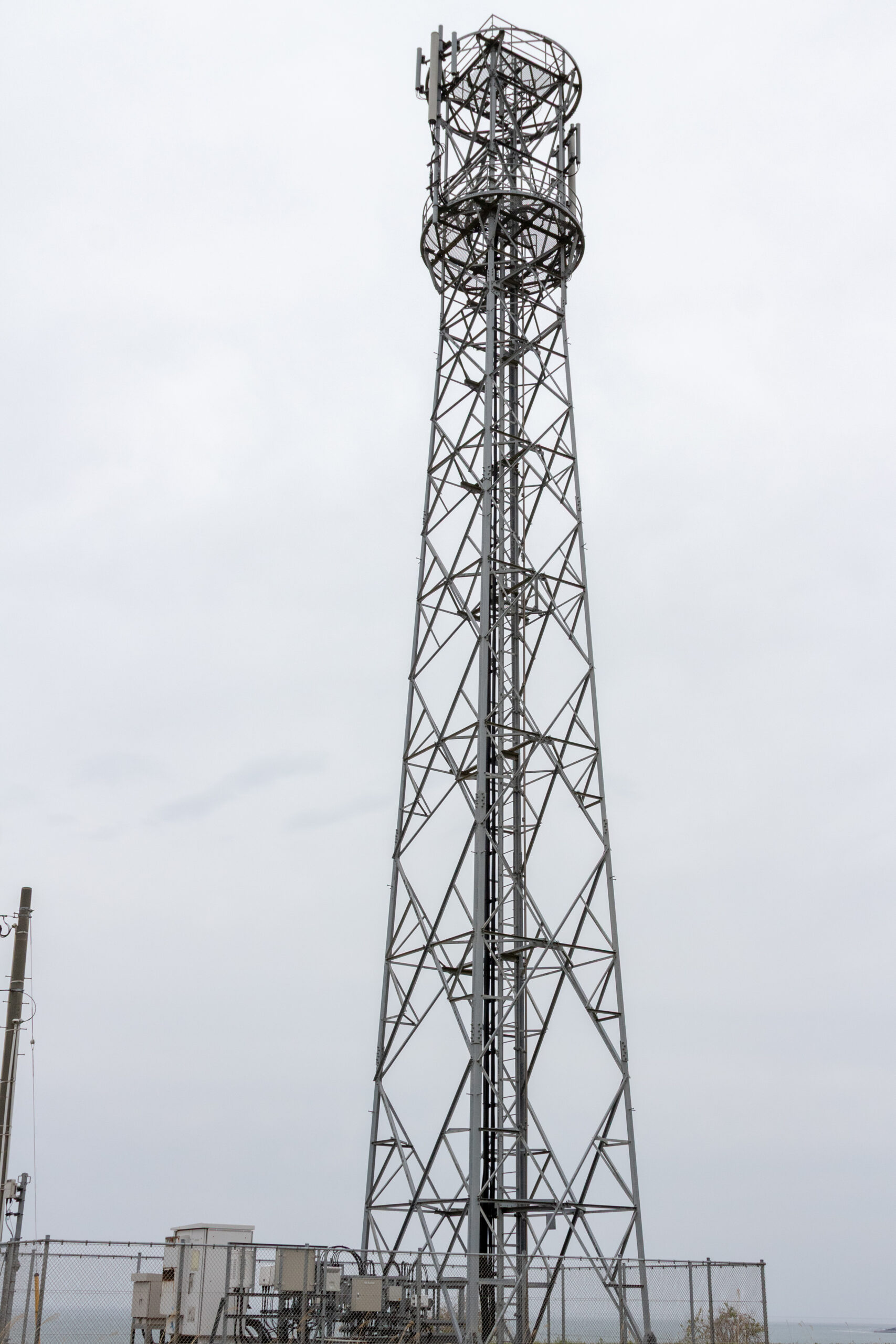

G30A-3.8-1R3<SK><->
象潟大須郷無線局(2005年1月完成)
アンテナ容量：IV-2082×6基
三和鋼器株式会社製作

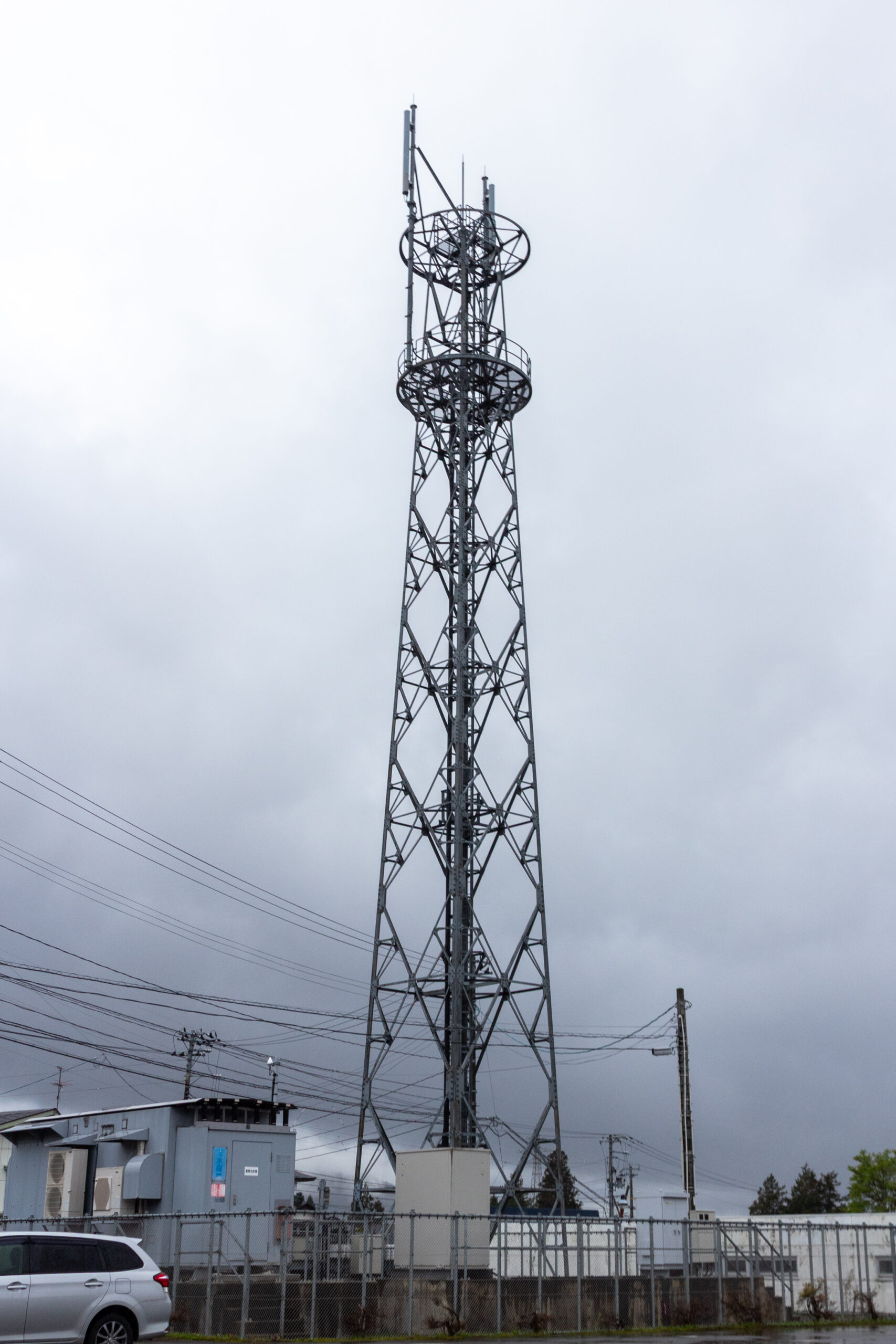

G30-3.9-1R
田沢湖無線基地局(1996年5月完成)
アンテナ容量：IV-843(120°)×4基
電気興業株式会社製作

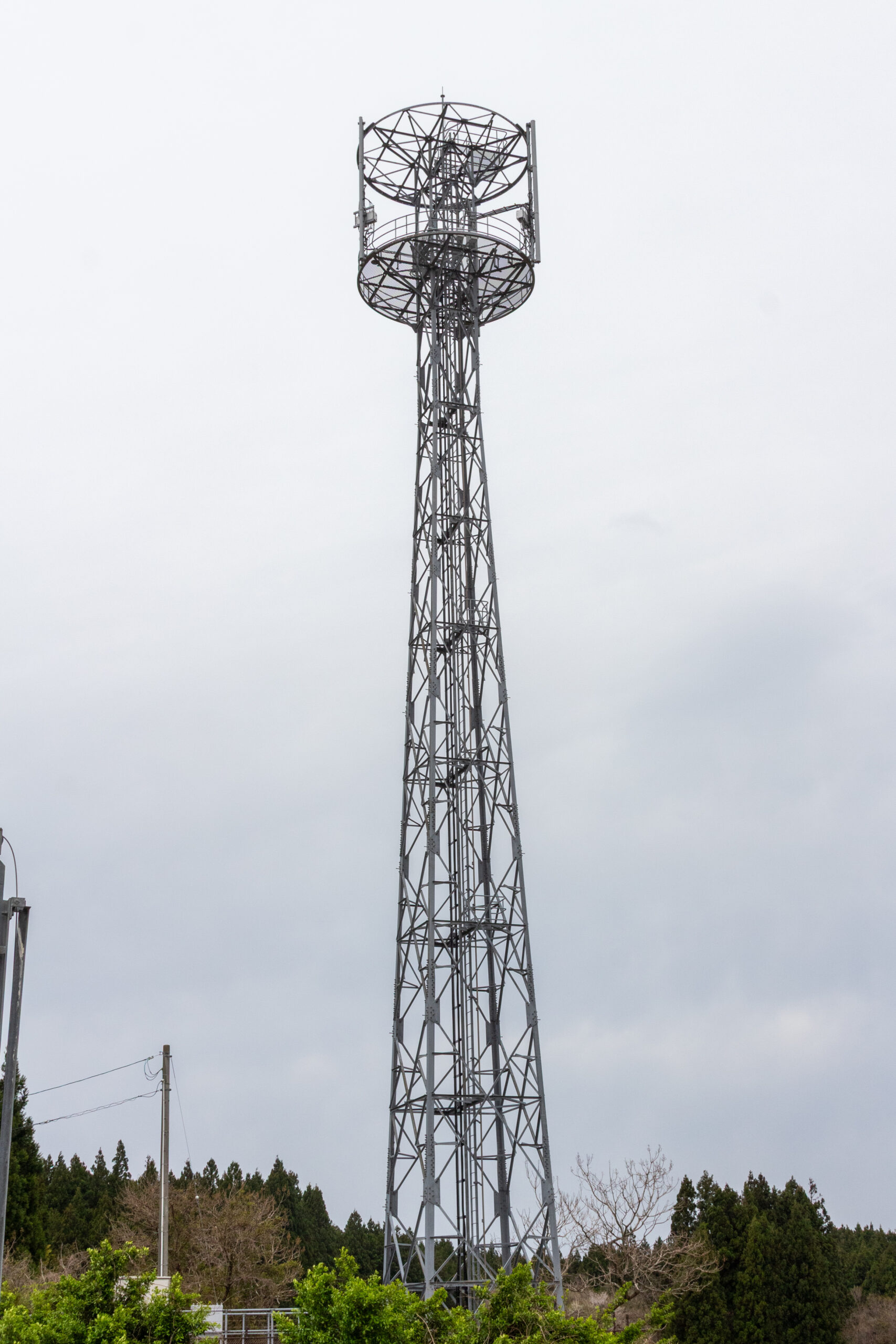

G40A-4.2-1R6
象潟小滝無線局(2002年2月完成)
アンテナ容量：IV-843(120°)×12基
日本電炉株式会社製作
G40-4.5-1R
浜田無線基地局(1997年1月完成)
アンテナ容量：IV-843(120°)×6基
日本鉄塔工業株式会社製作

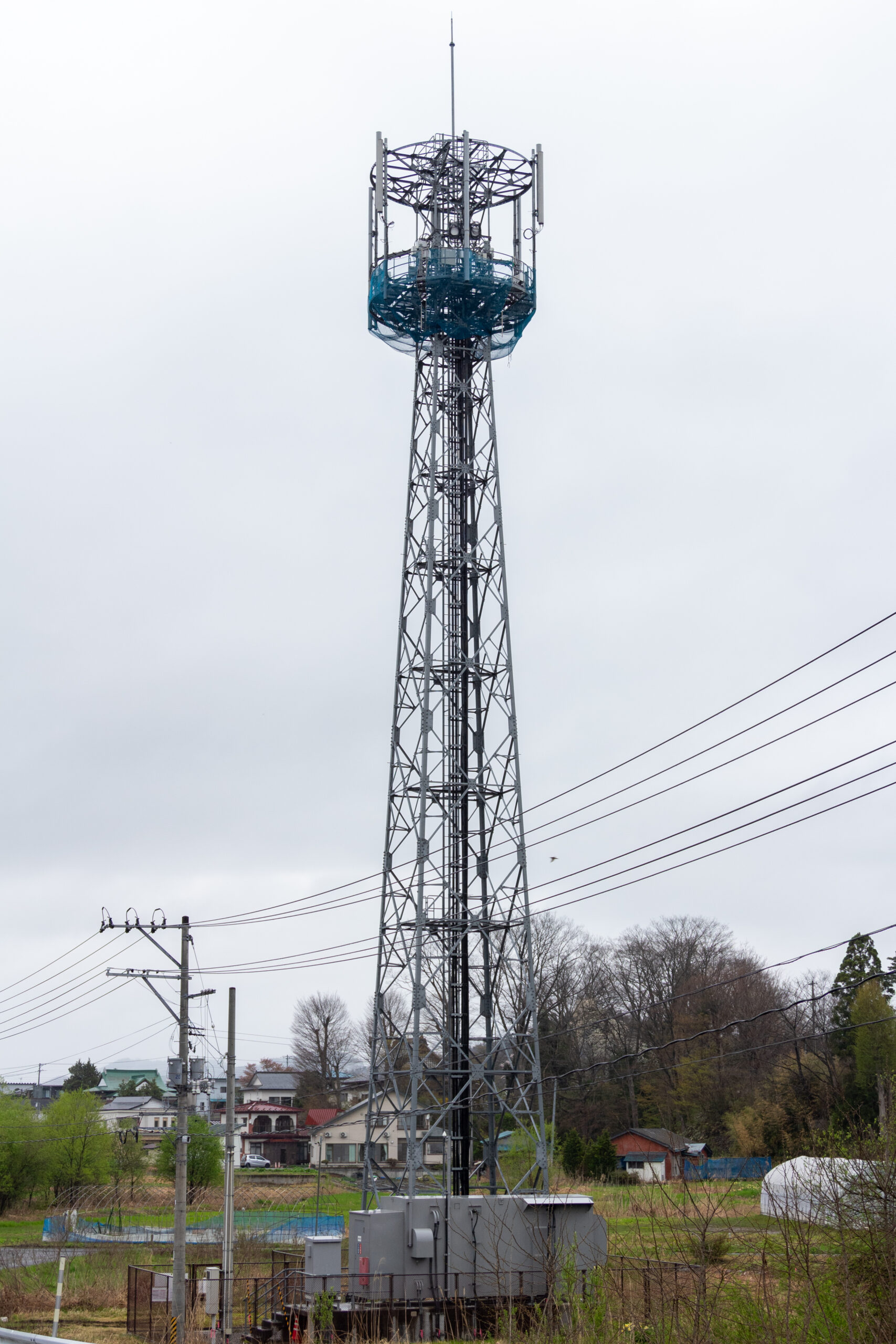

G40A-5.1-1R6
鹿角毛馬内無線局(2002年10月完成)
アンテナ容量：IV-843(120°)×12基
日本鉄塔工業株式会社製作
NTTドコモ中央

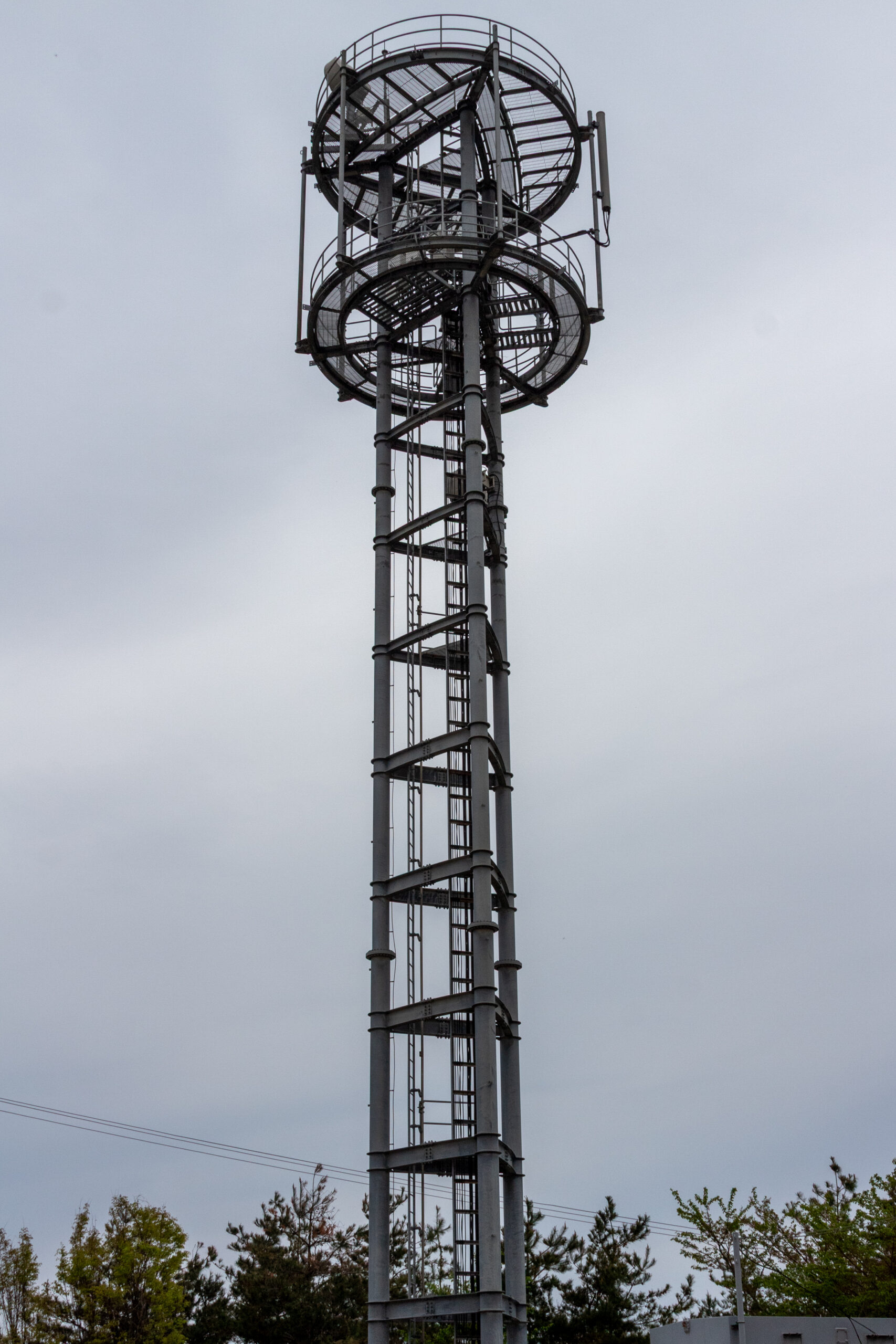

自動車電話方式用 G30M鉄塔
山北無線基地局(平成9年10月完成)
アンテナ容量：IV17-6ANT×2基, IV-840(120°)×2基
電気興業株式会社製作

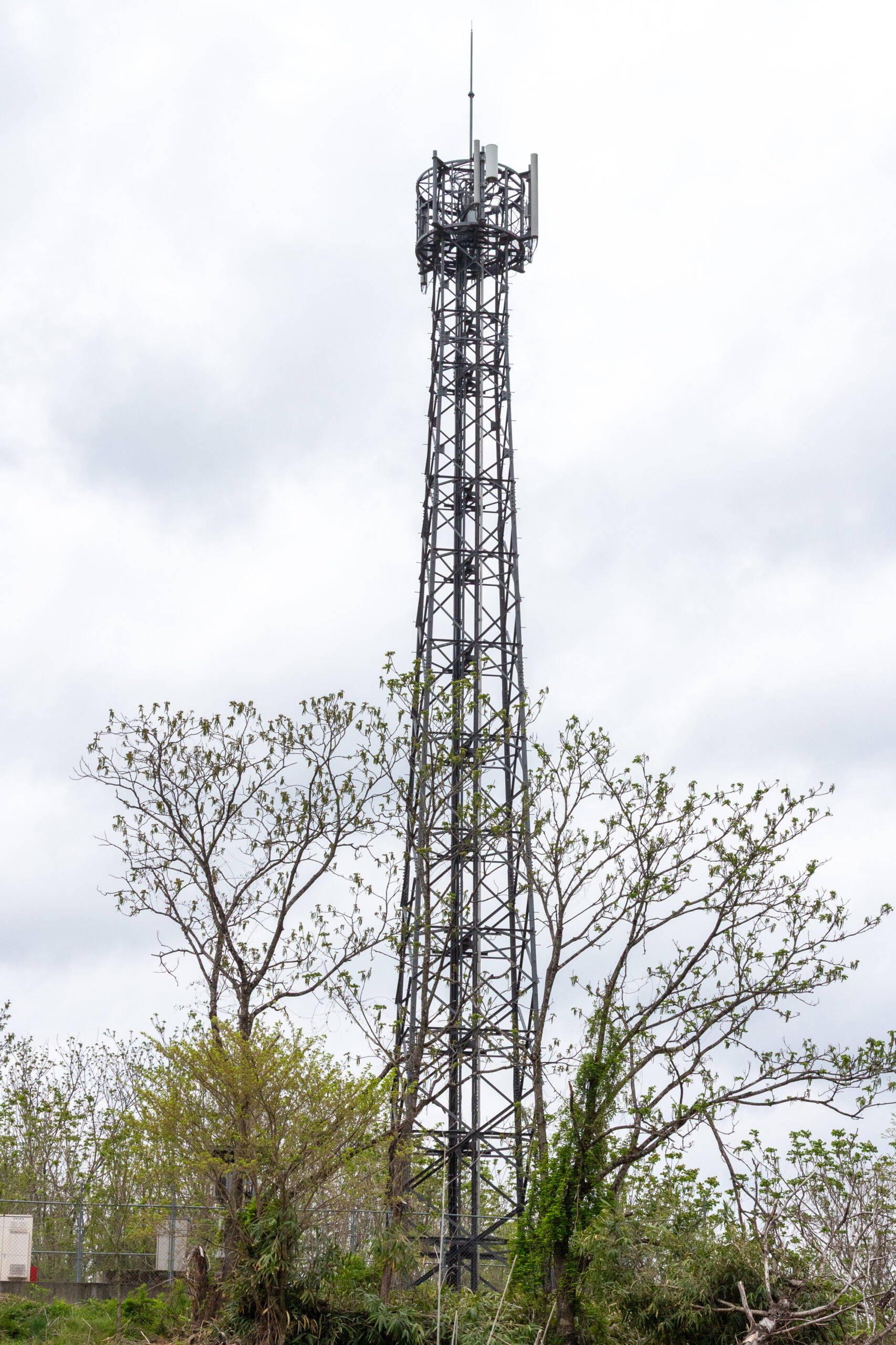

G30-C5-4U
丸子西無線基地局(平成10年完成)
アンテナ容量：IV-702(60°)x4基
電気興業株式会社製作

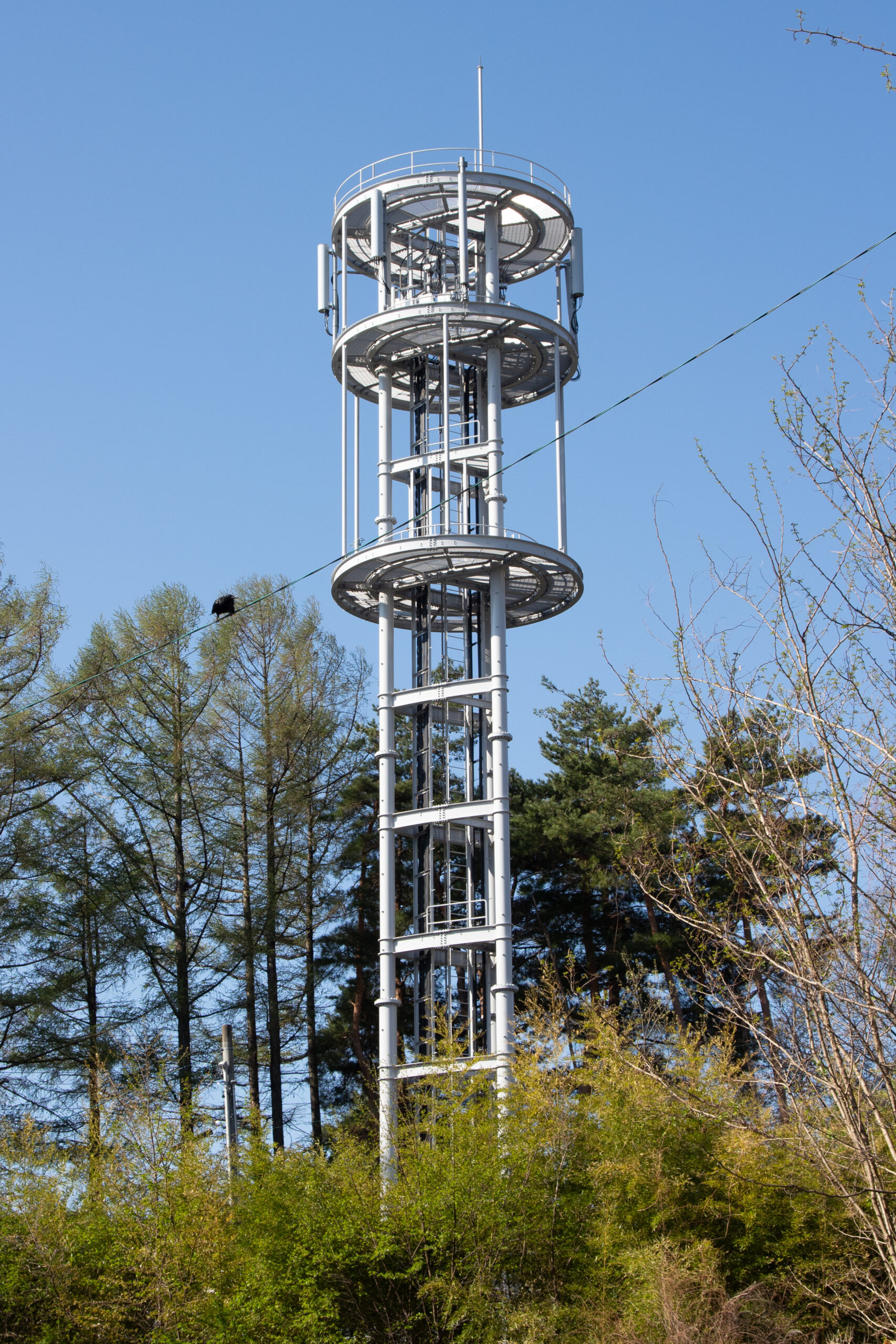

G30-T6-60
岡谷北局(平成11年完成)
アンテナ容量：IMT-2000方式アンテナ×6基, PDC方式アンテナ×6基, マイクロエントランス方式アンテナ×1基,FLEX-TD方式無指向性アンテナ×2基
電気興業株式会社製作

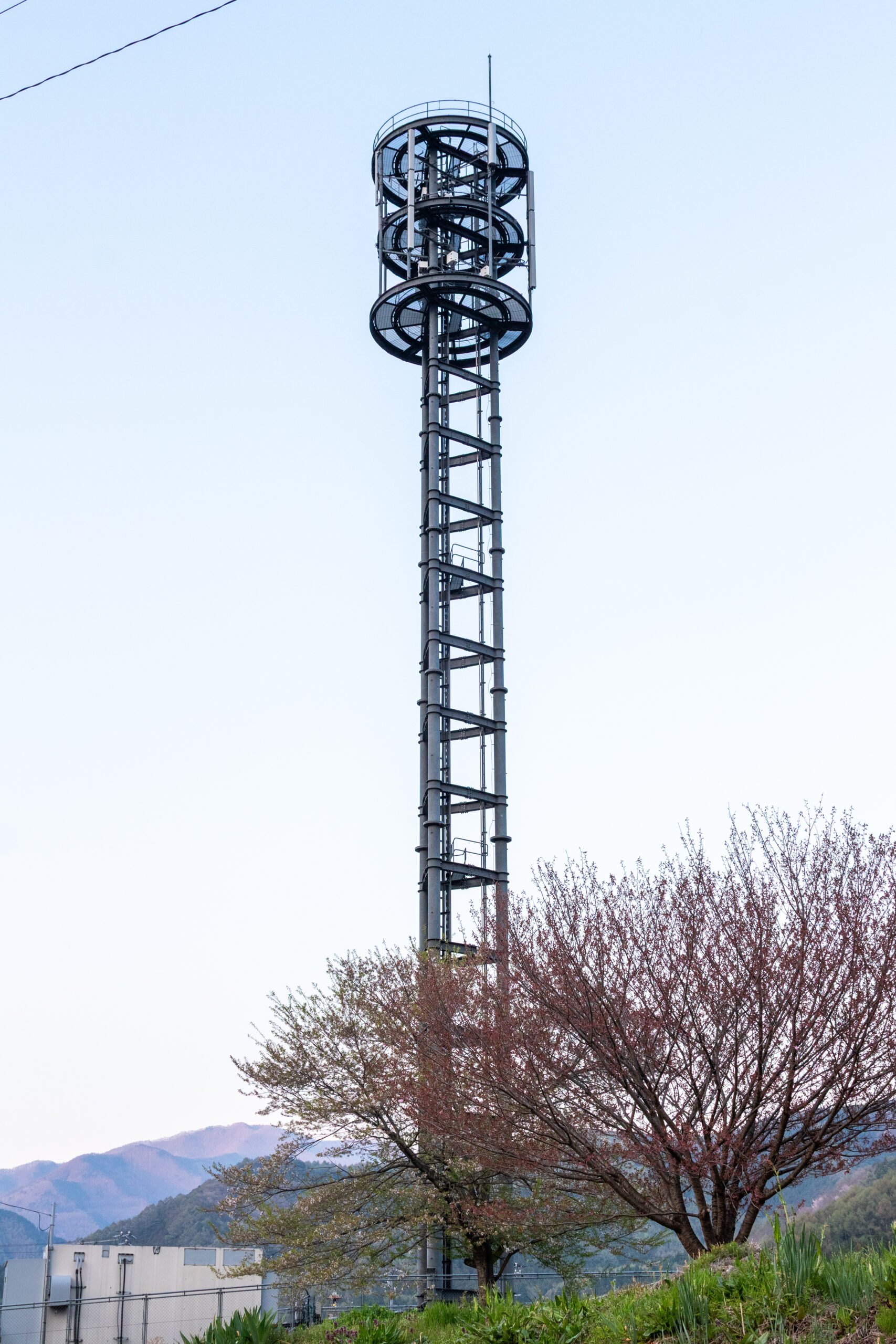

G43-T5.4-60
亀倉局(平成12年完成)
アンテナ容量：IMT-2000方式アンテナ×6基, PDC方式アンテナ×3基, マイクロエントランス方式アンテナ×1基,FLEX-TD方式無指向性アンテナ×2基
電気興業製

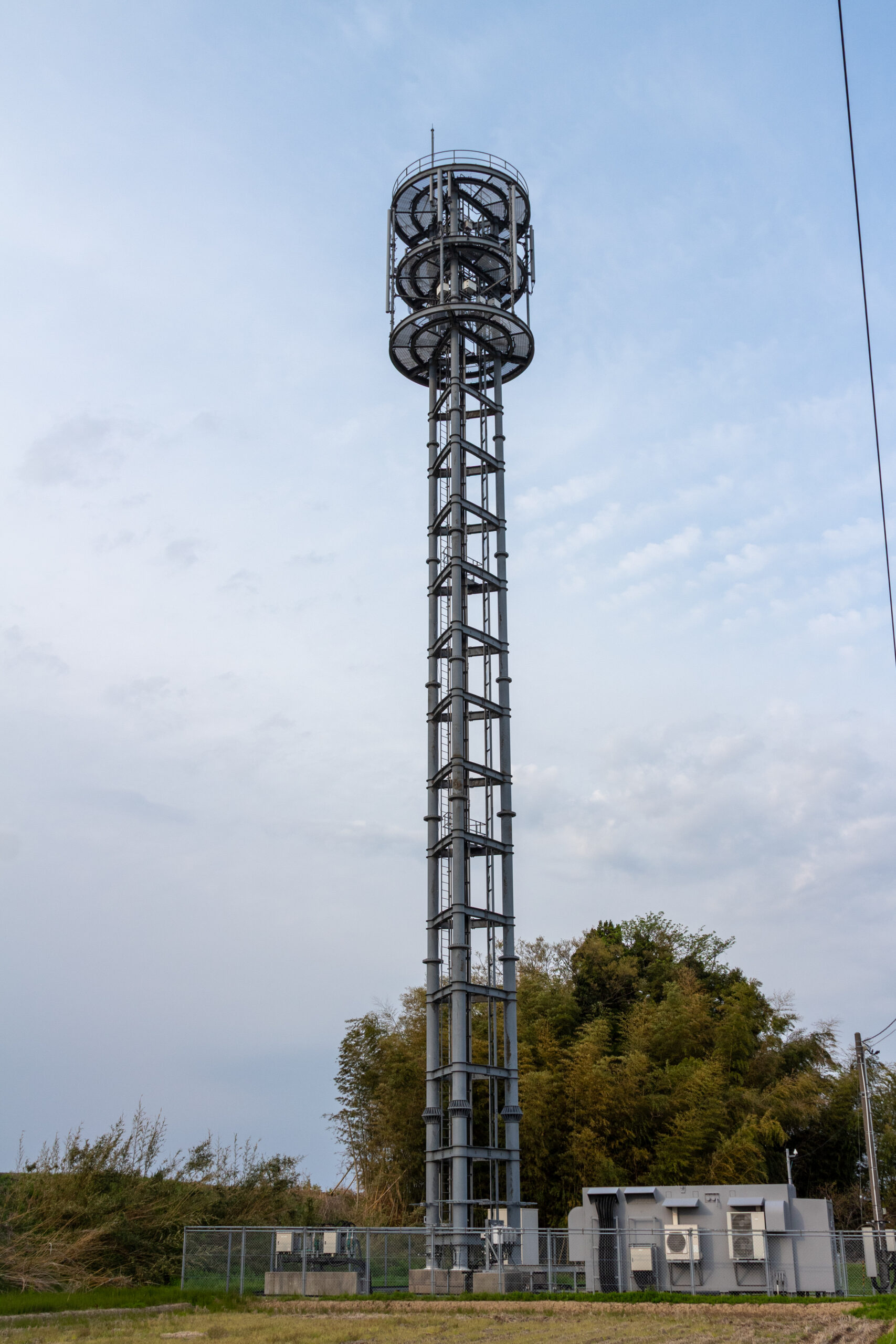

G43-T6-60
代官島局(平成12年完成)
アンテナ容量：IMT-2000方式アンテナ×6基, PDC方式アンテナ×6基, マイクロエントランス方式アンテナ×1基,FLEX-TD方式無指向性アンテナ×2基
川崎製鉄株式会社製作
NTT北陸移動通信網株式会社
G40-T10J-60
G40-10J-40と比べるとリング上段に手すりがないなど若干異なる。
アンテナ容量 : IV-821(180°)x4基, IV-843(120°)x3基
電気興業製
TG40-10J-60
アンテナ容量 : オフセット0.75mD×1基, IV-843(120°)×7基
電気興業製
TG50-10J-60
アンテナ容量 : オフセット0.75mD×1基, IV-843(120°)×7基
電気興業製
G45-10-1B・1R
アンテナ容量 : M1106 1.2FP×2基, IU・M117 2.4mD×2基, IV 843(120°)×6基
電気興業製
NTTドコモ北陸
G30-10J-40
アンテナ容量 : オフセット0.9mD×1基, IMT方式アンテナ×6基
電気興業製
G40-10J-40
ドコモ北陸エリア平野部でよく見かけるタイプ。
ドコモ東海におけるG40R3O10に相当すると考えられる。
アンテナ容量 : オフセット0.9mD×1基, IMT方式アンテナ×6基
電気興業製
NTTドコモ東海
アンテナ容量にかかれているIV-840はPDC世代の120°ビームアンテナ
G40R3O10
ドコモ東海エリアにおいては一番見かけるタイプ。
「三角パイプラーメン」と呼ばれることが多い。1
アンテナ容量 : IV-840(120°)×7基
電気興業製
G40WPR-R6
電気興業製
アンテナ容量 : W-CDMA用アンテナ×6基, IV-843(120°)×6基, 11G-6M-1.2m×2基
G40R6SO-1B
北神山無線局(1996年10月完成)
アンテナ容量 : IU-114E 3.3m×2基, IV-840(120°)×6基
那須電機鉄工株式会社製作

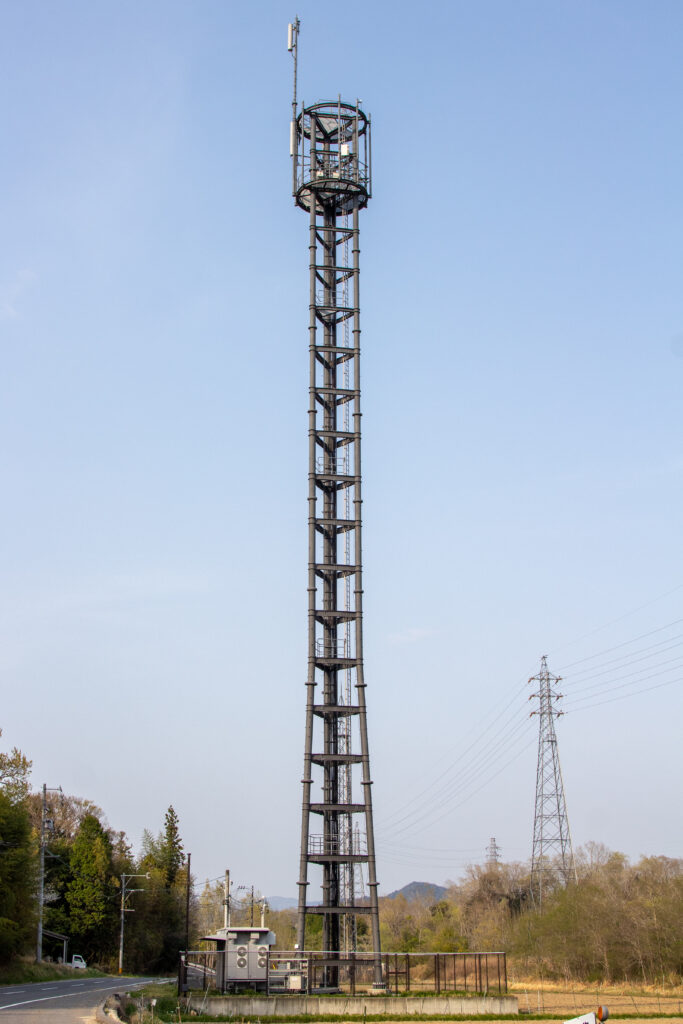

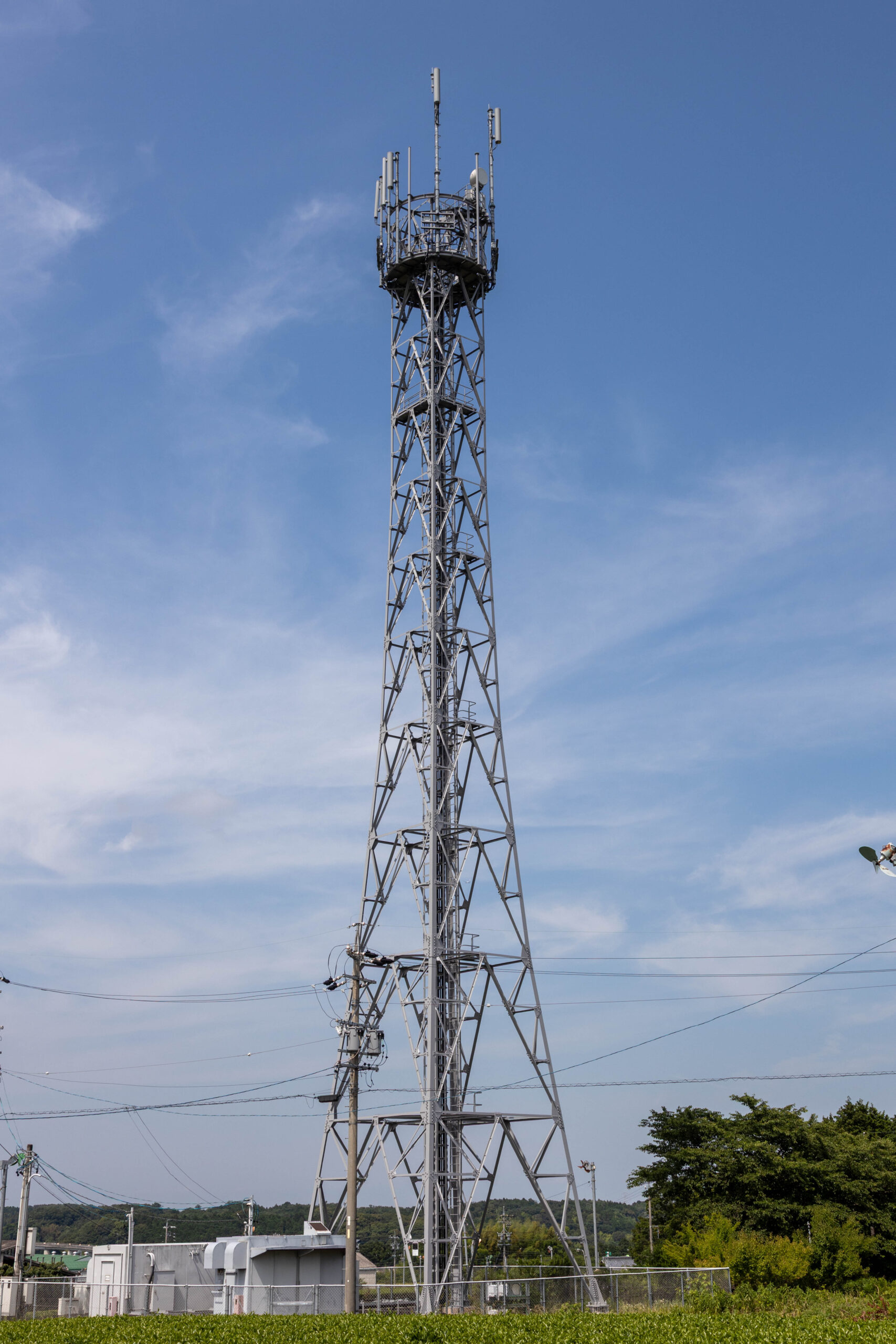

G50R3O05
伊賀市部無線局(2006年3月完成)
アンテナ容量 : IV-840(120°)×7基
電気興業株式会社製作
G20-PK
日間賀島東無線局
アンテナ容量 : IV-851(120°)×4基
上野諏訪無線局

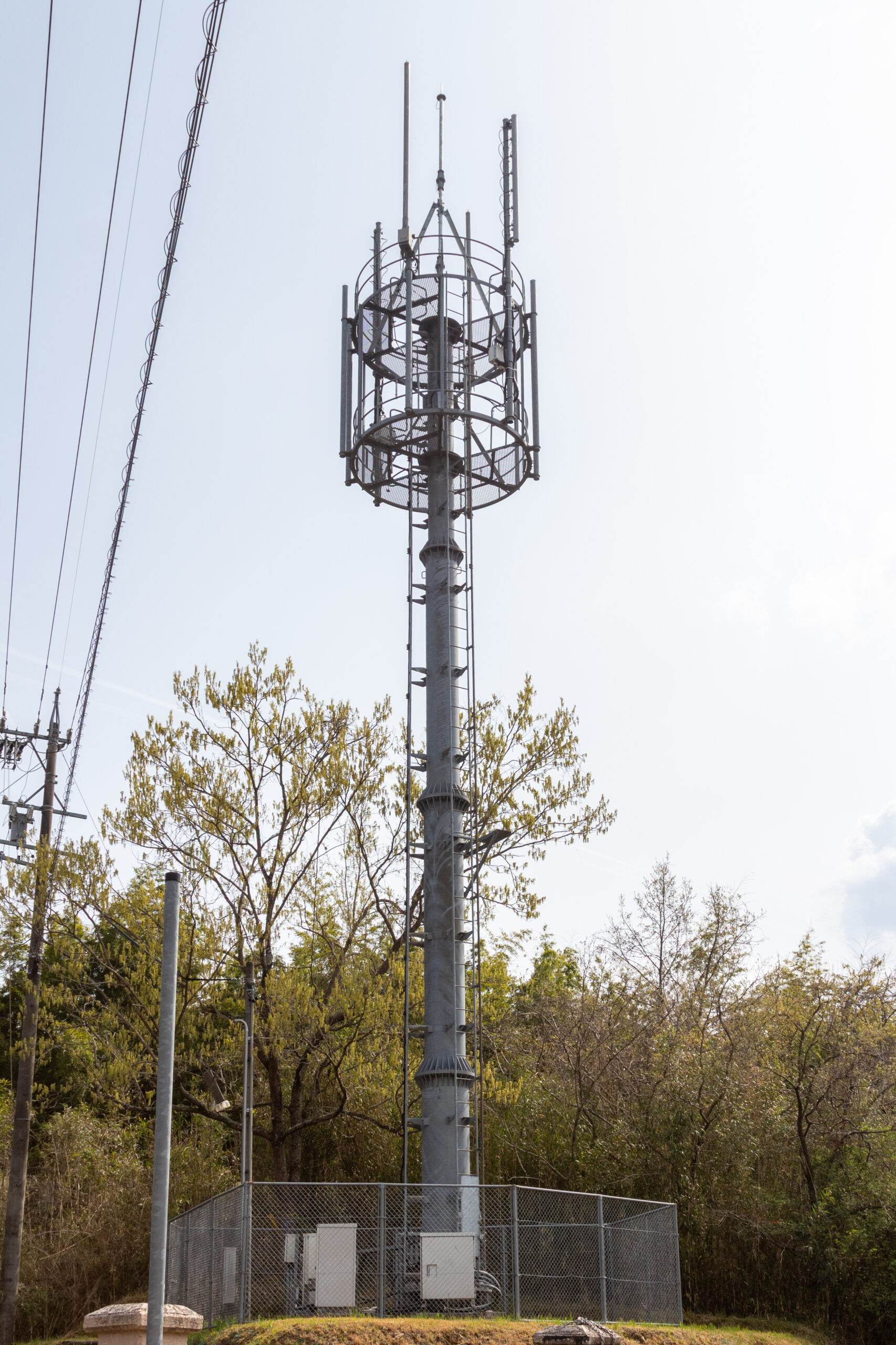

G20WP-R3
上野喰代無線局(1999年9月完成)
アンテナ容量 : W-CDMA用アンテナ×4基, AT=801×4基
電気興業株式会社製作

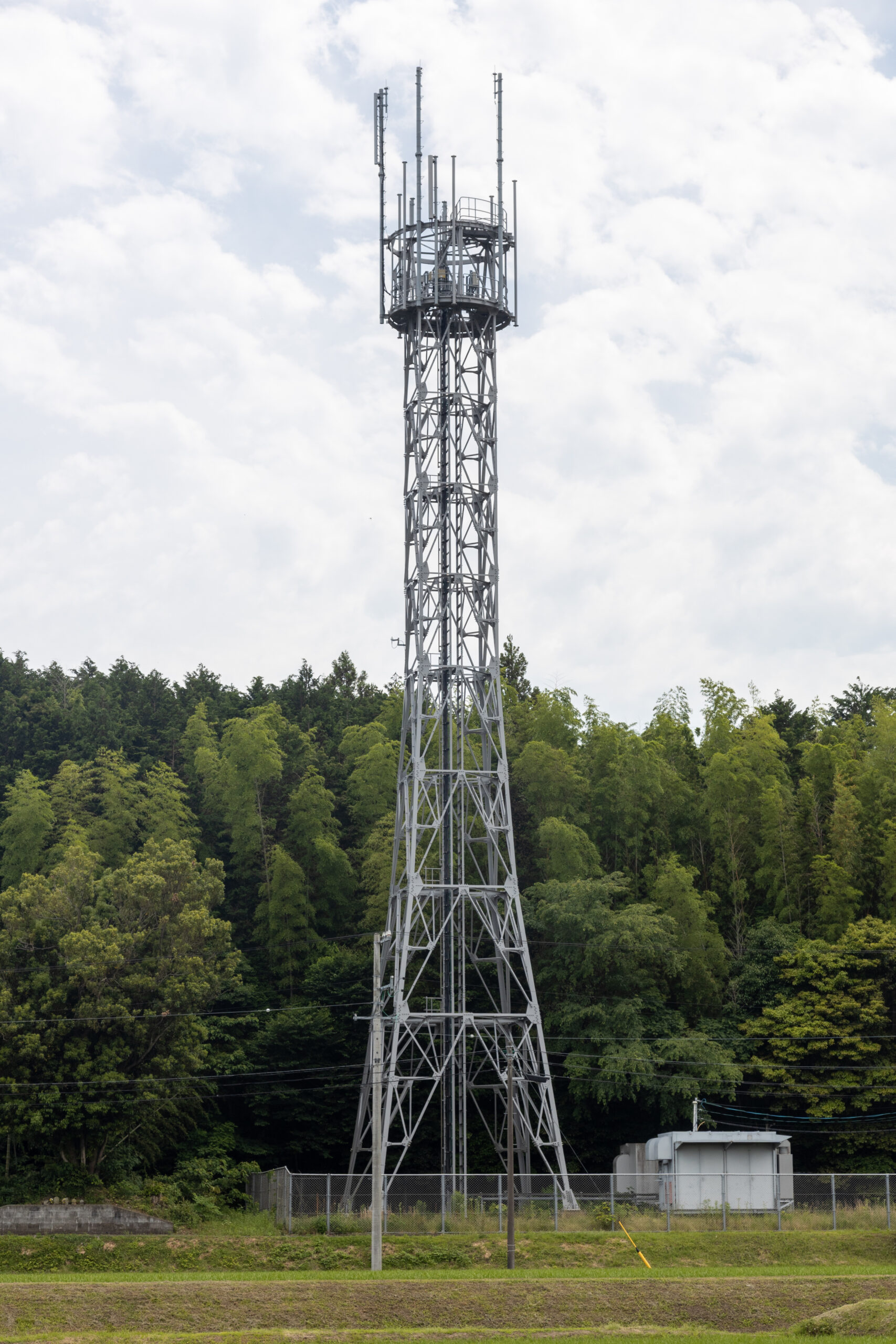

AGL-G40-08A1
四日市東坂部無線局
電気興業製
IMTR-SE25-R(W)
安濃草生無線局
アンテナ容量 : PDA2002×3基, AT801×2基, マイクロエントランス0.9mD×2基
電気興業製
NTT関西移動通信網株式会社
G-30m鉄柱(永源寺無線中継所)
那須電機鉄工株式会社製作
アンテナ容量 : IV-820×12基

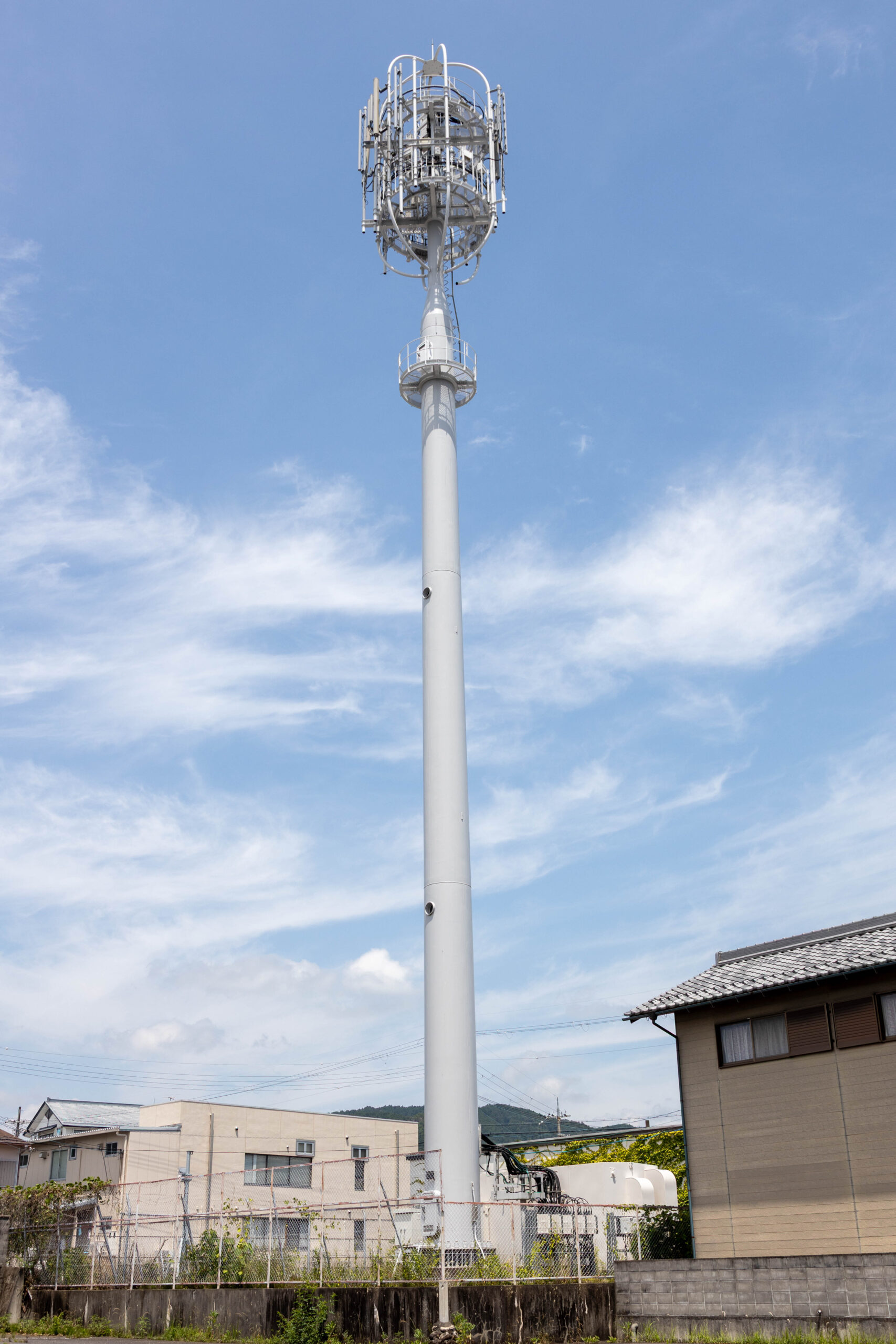

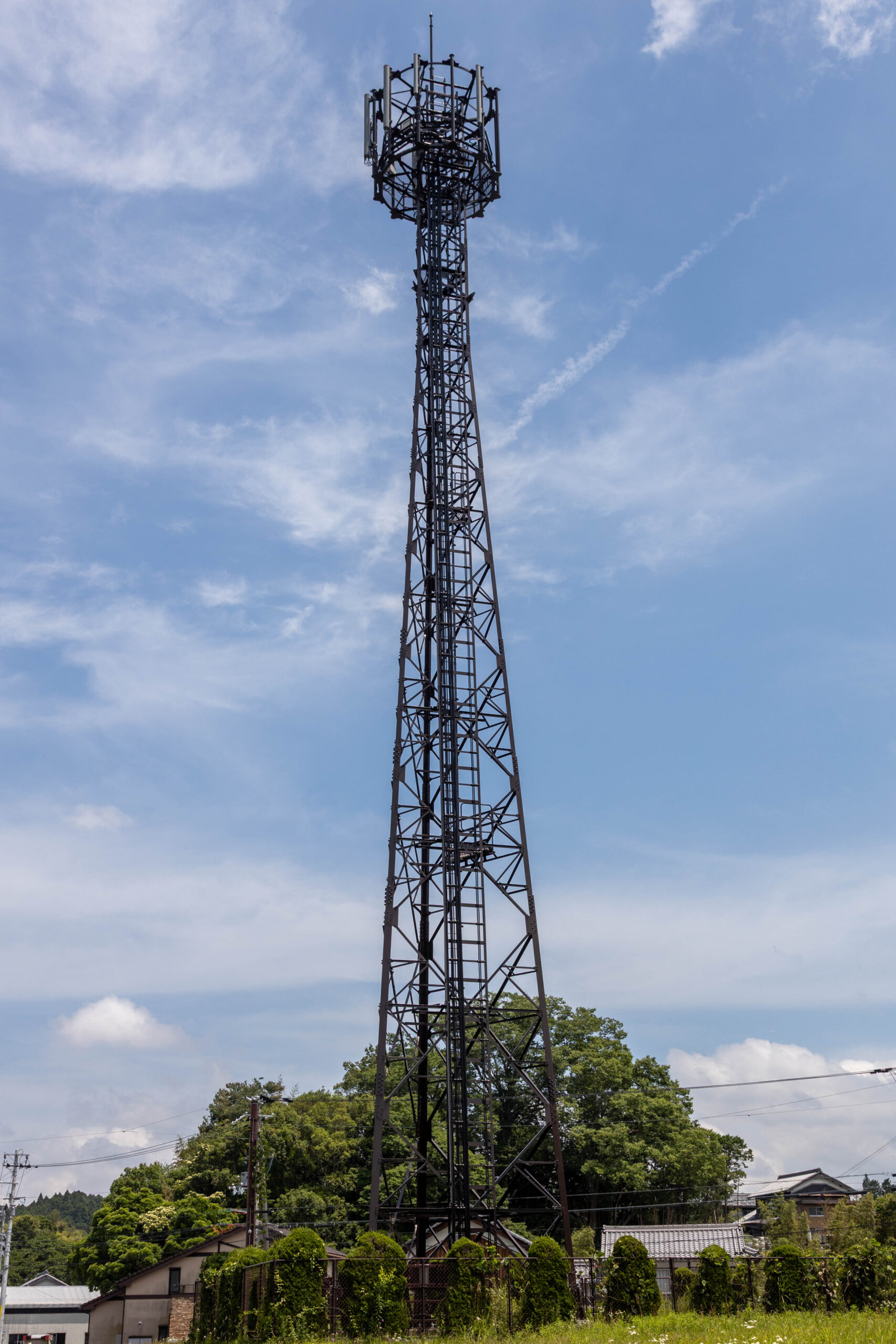

G-40m鉄柱
那須電機鉄工株式会社製作
アンテナ規模：IMT-2000アンテナ×6基, IMT-2000(次世代)アンテナ×6基, IV-852×12基
NTTドコモ中国
簡DCE20L-1.4-2.0Φ(改-2)
仁方戸浜基地局 (2012年3月完成)
アンテナ容量 : IV-852(120°)x3基, IV-2032(120°)x3基, パラボラ(1.2mΦ)x2基
株式会社デンロコーポレーション製作
標DCE 40L-4.0-2.9Φ
廿日市津田基地局 (2006年3月完成)
アンテナ容量 : IV-843(120°)×3基, IV-2032(120°)×6基, パラボラ(1.2mΦ)×3基
住友電設株式会社製作

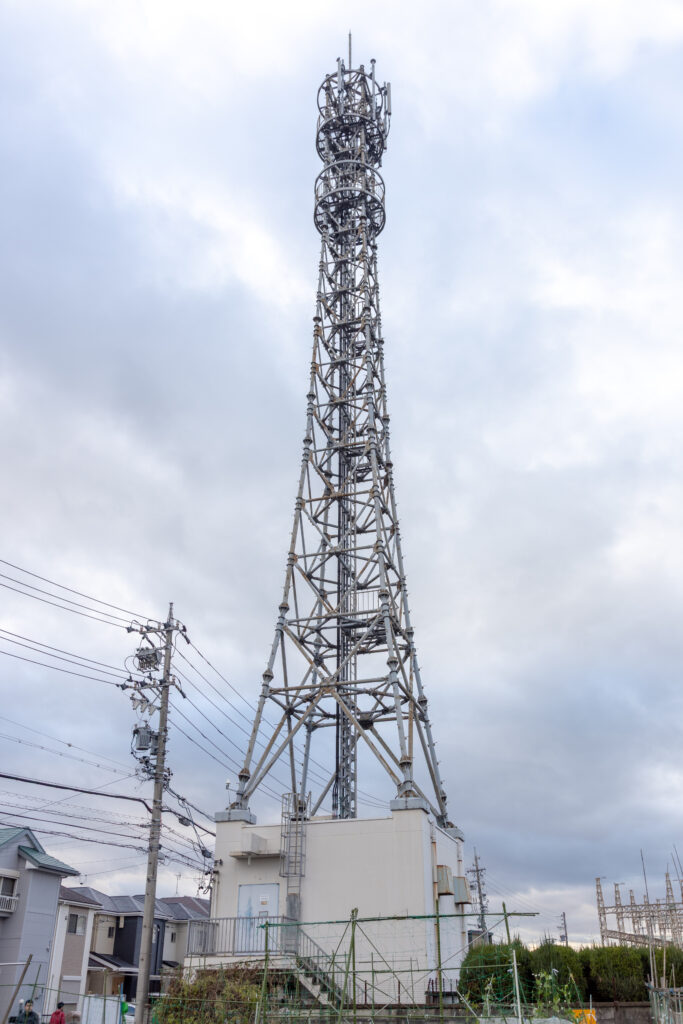

IDO
パイプラーメン鉄塔
桑名額田局(1997年より稼働2)
ドコモのものと似ているが上部構造が異なる
湖東基地局
TACS/PDC時代の鉄塔と推定。
羽島局
鈴鹿局
HiCAP時代から存在する鉄塔
鈴鹿庄内局
鈴鹿長澤局
東北セルラー電話
30m無線鉄塔

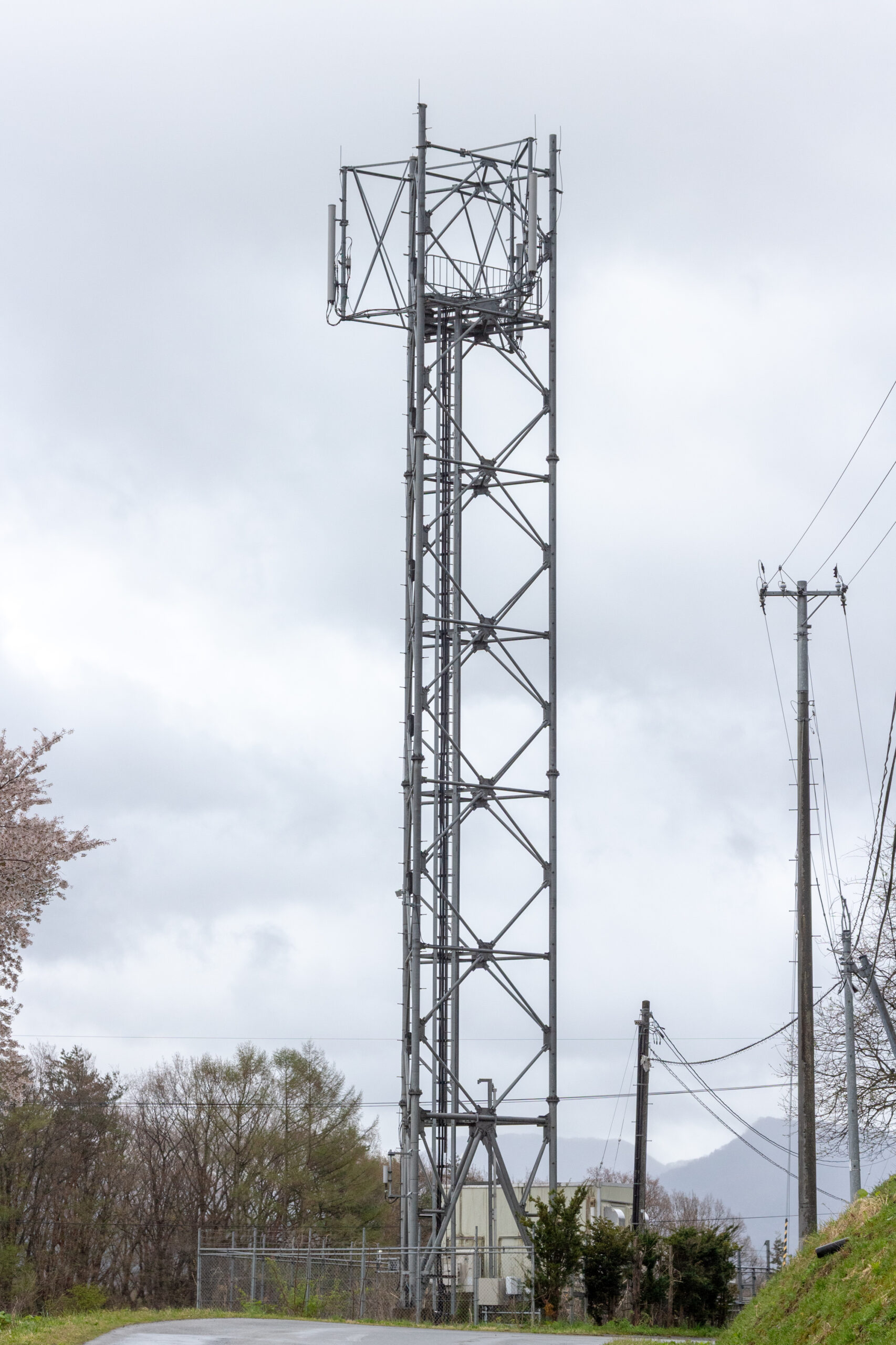

雫石局(平成7年2月完成)
コスモシステム株式会社製作
40m無線鉄塔

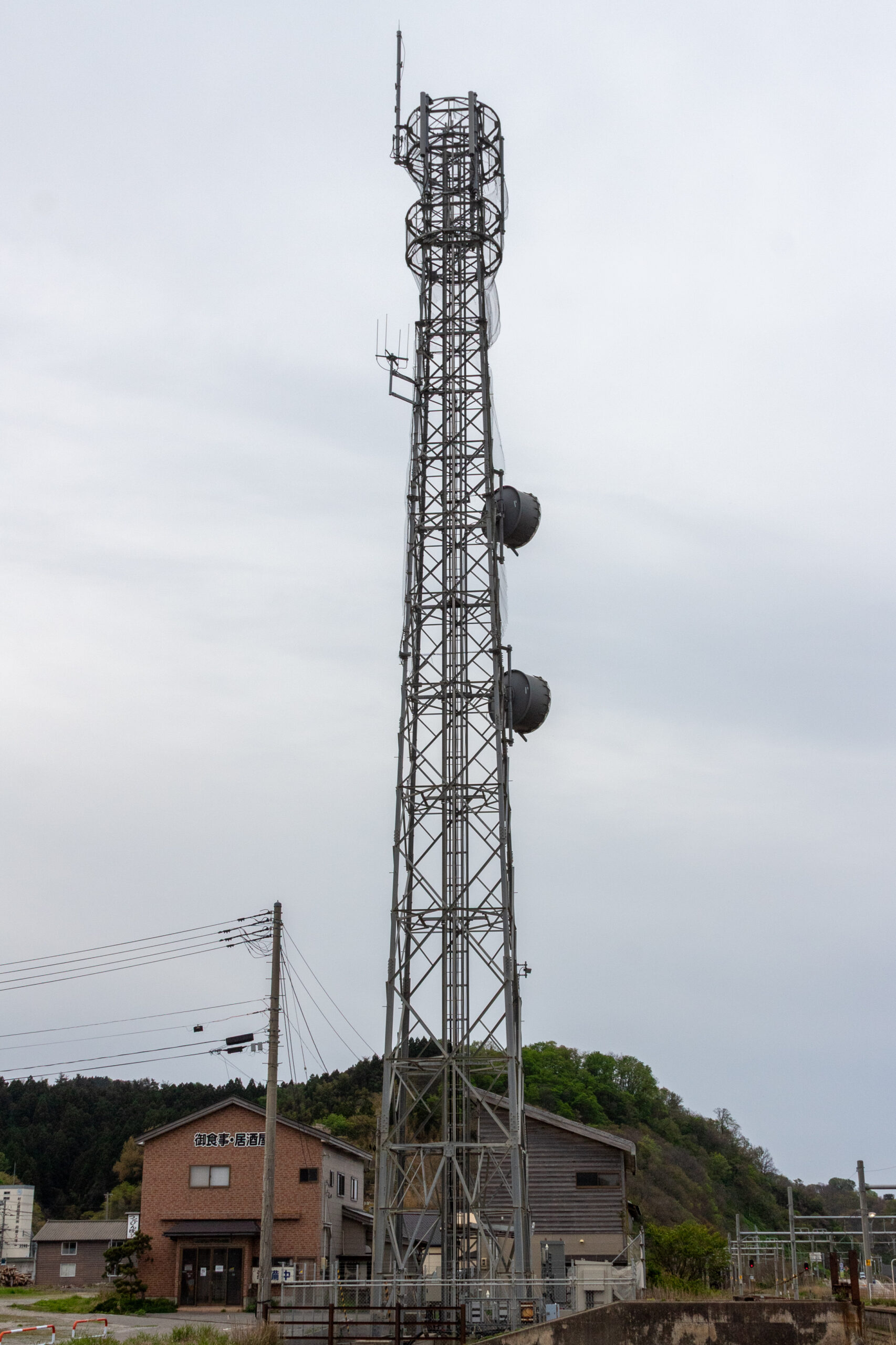

岩船山北局(平成11年11月完成)
三和鋼器株式会社製作
エーユー
旧 DDIセルラーグループ
30m鉄塔

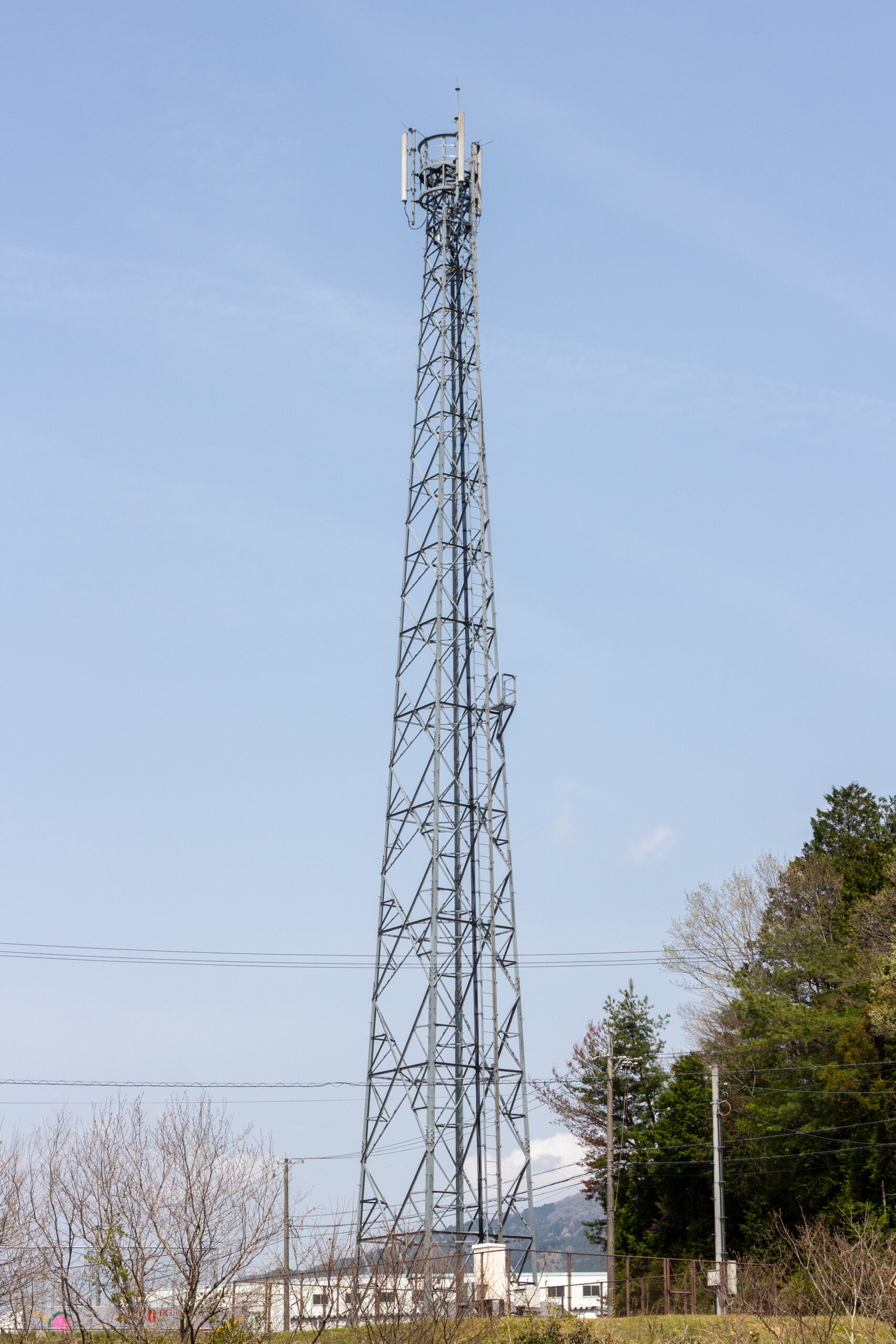

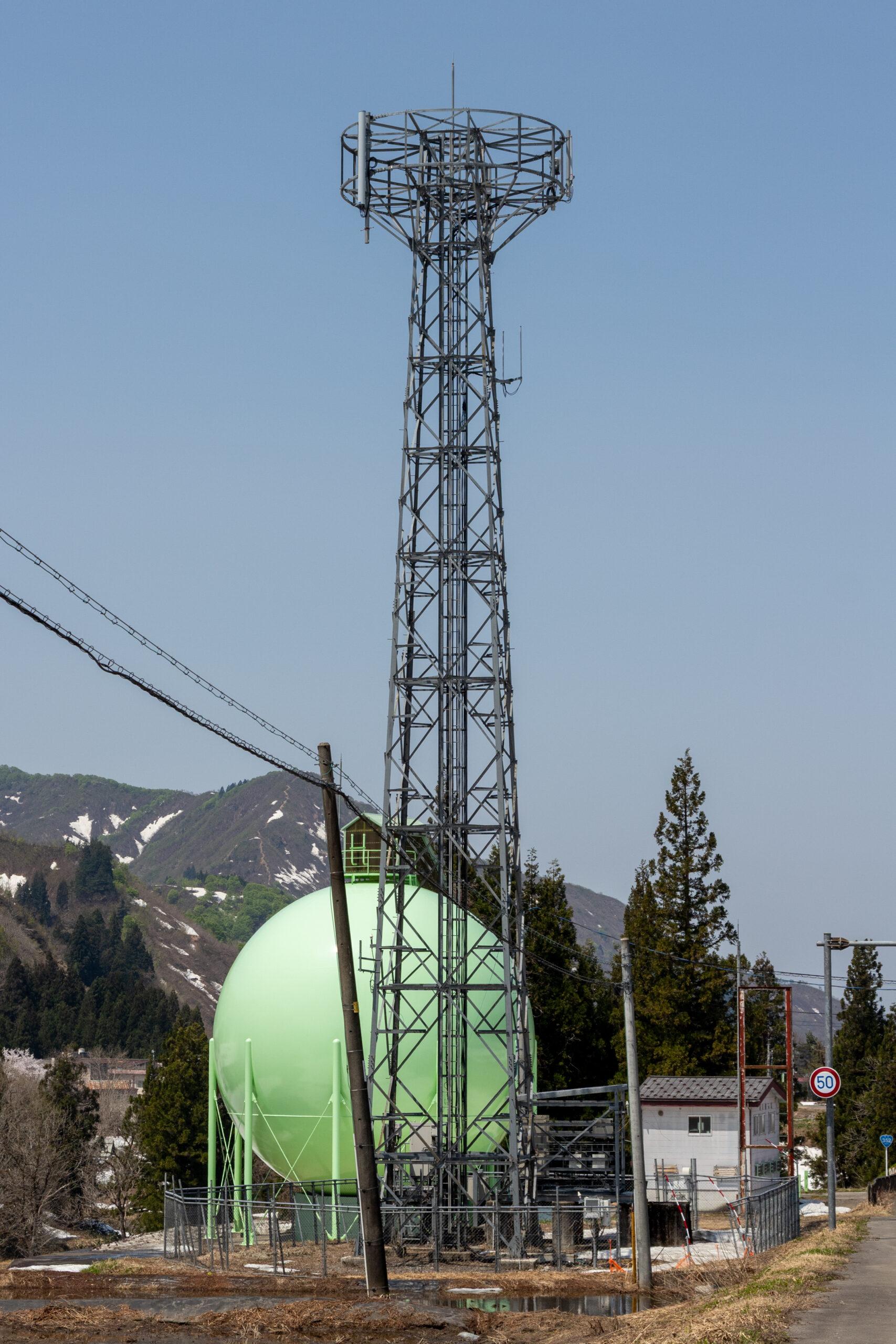

魚沼大湯局(2001年2月完成)
日本電炉株式会社製作
KDDI
東員鳥取局
最終形態
KDDI系(時代不明)
虎姫基地局

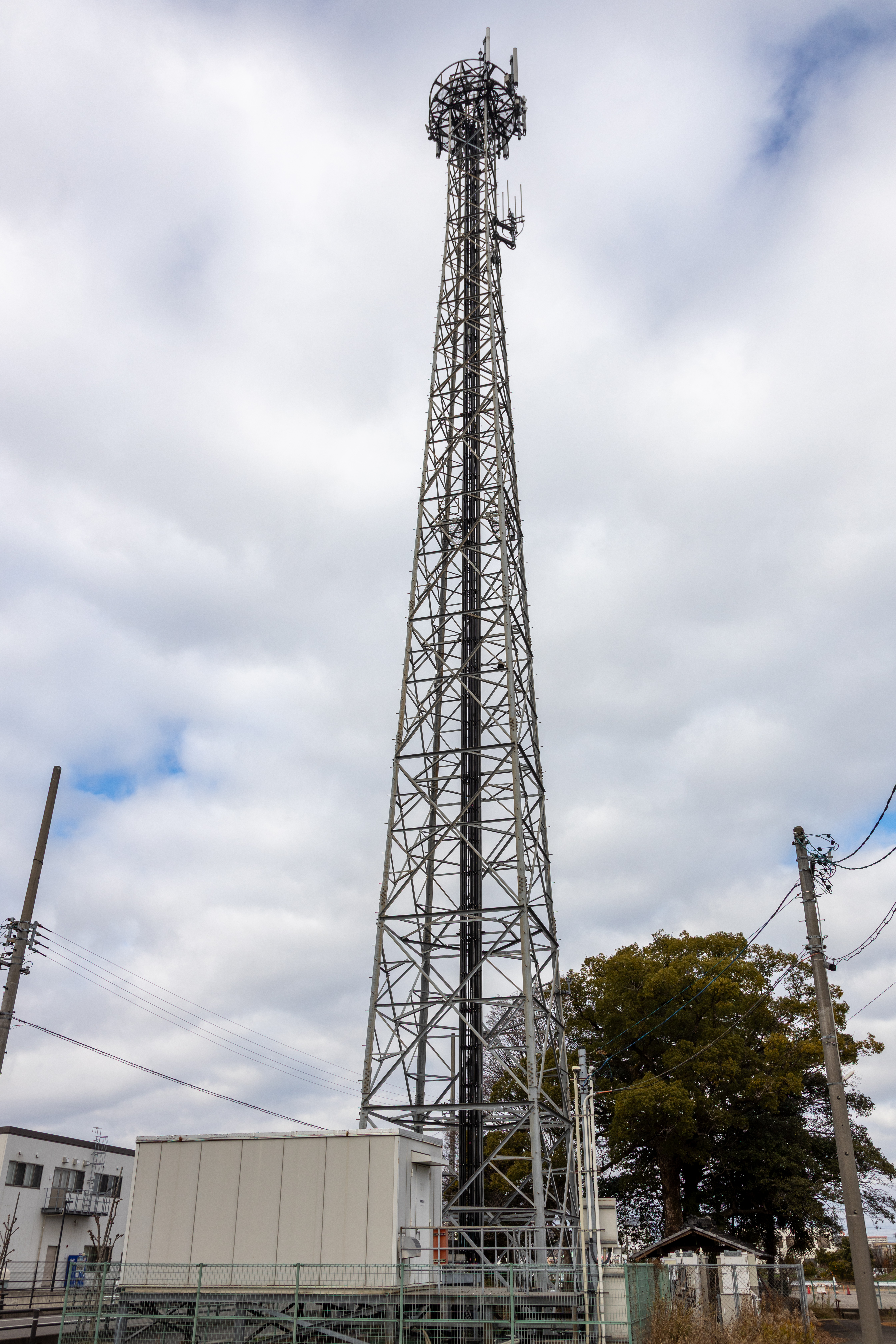

ツーカーセルラー東海
40mアングル鉄塔
那須電材産業製
デジタルツーカー東北

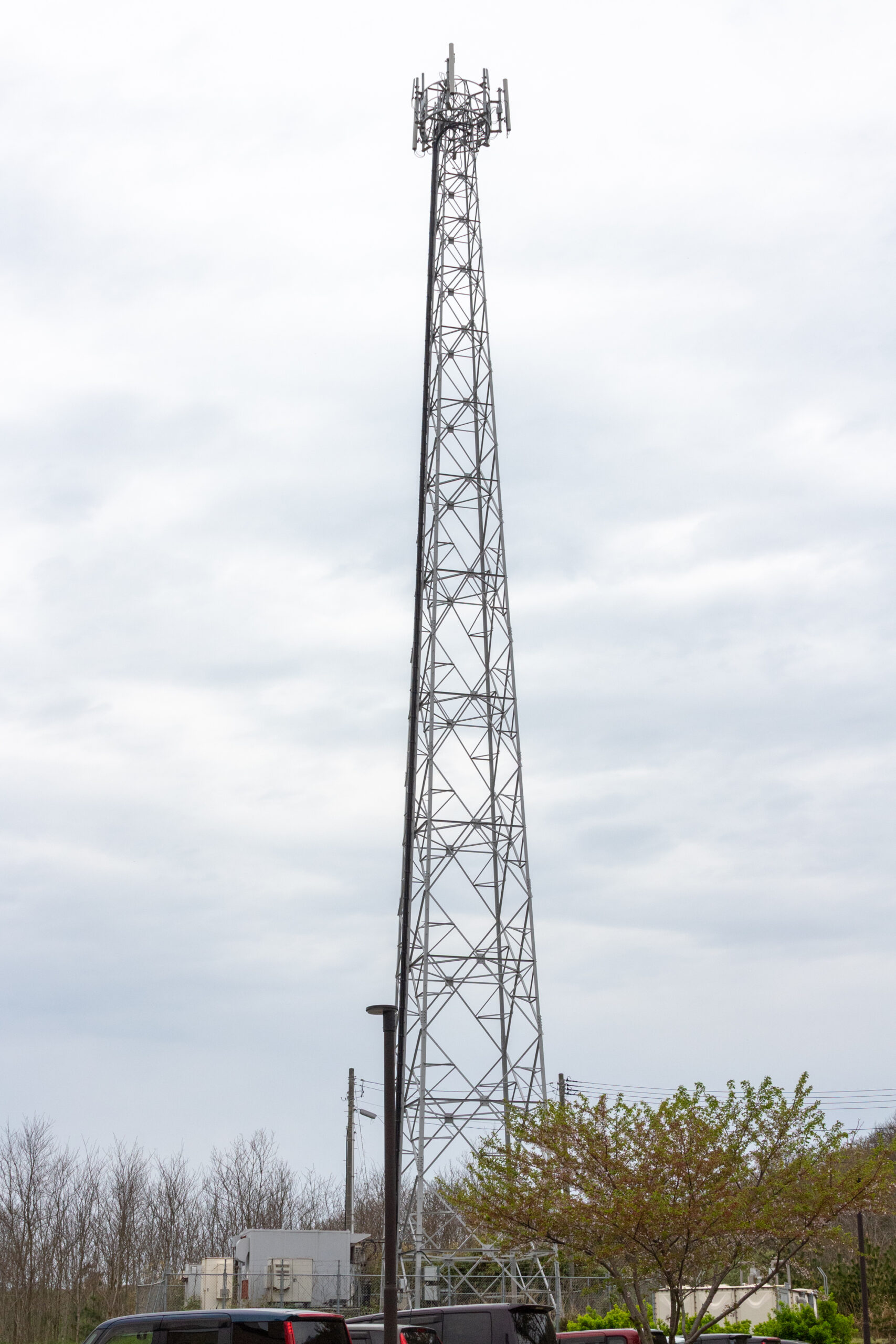

50Mアングルトラス鉄塔
羽後岩城局(平成9年8月)
三和鋼器株式会社製作
ジェイフォン東日本

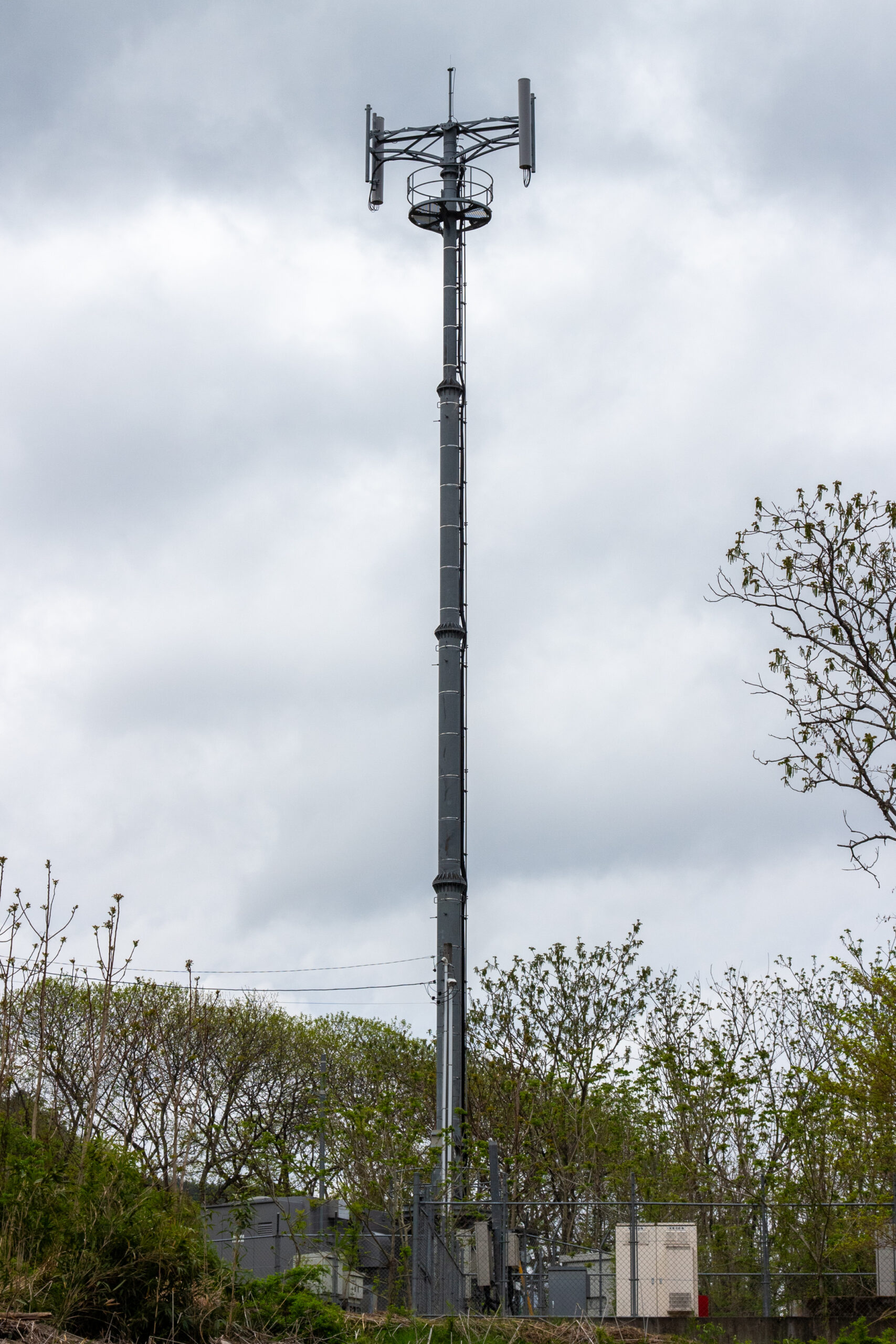

30m四角アングル鉄塔
丸子東内局通信鉄塔(平成12年12月完成)
那須電材産業株式会社製作
東海デジタルホン

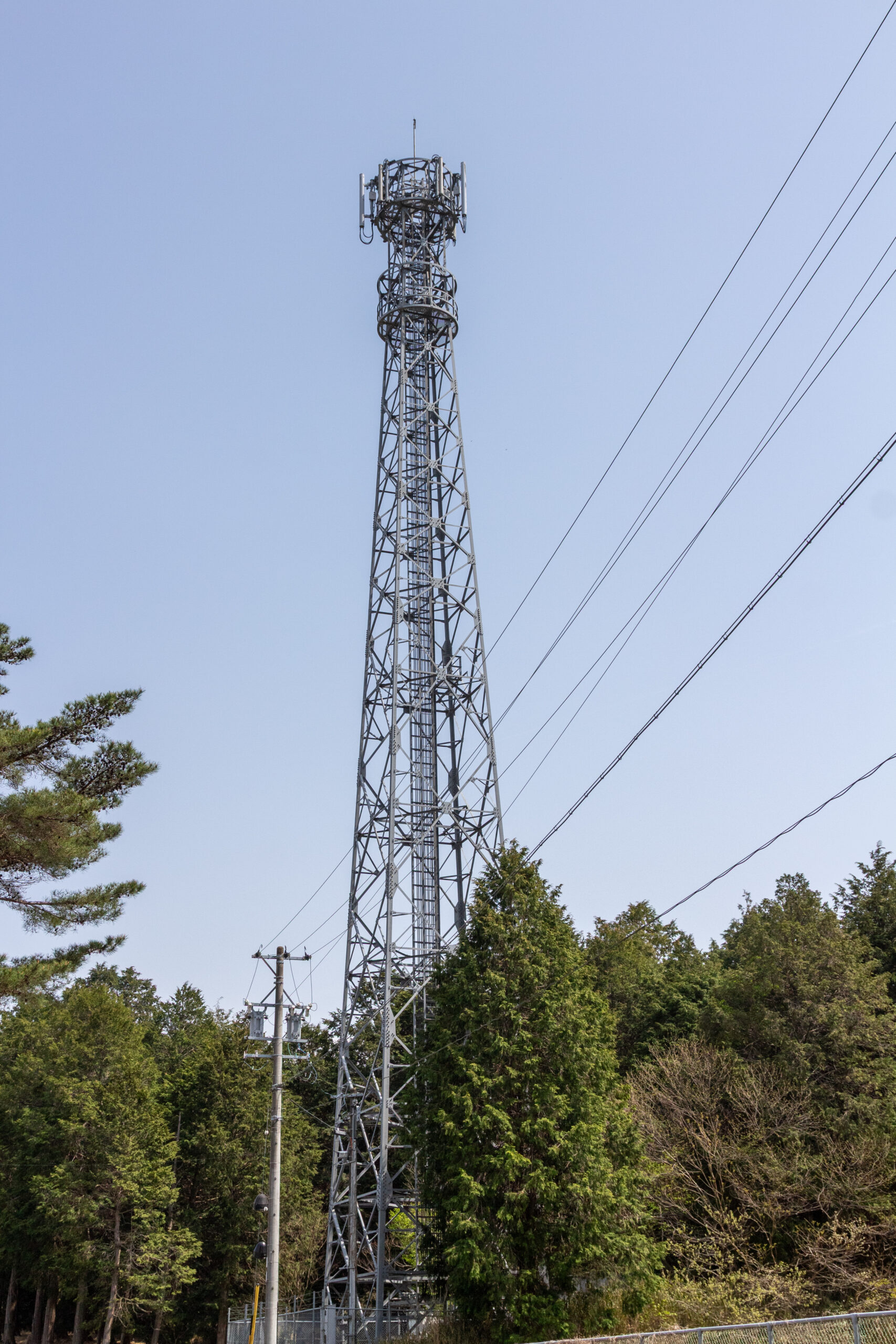

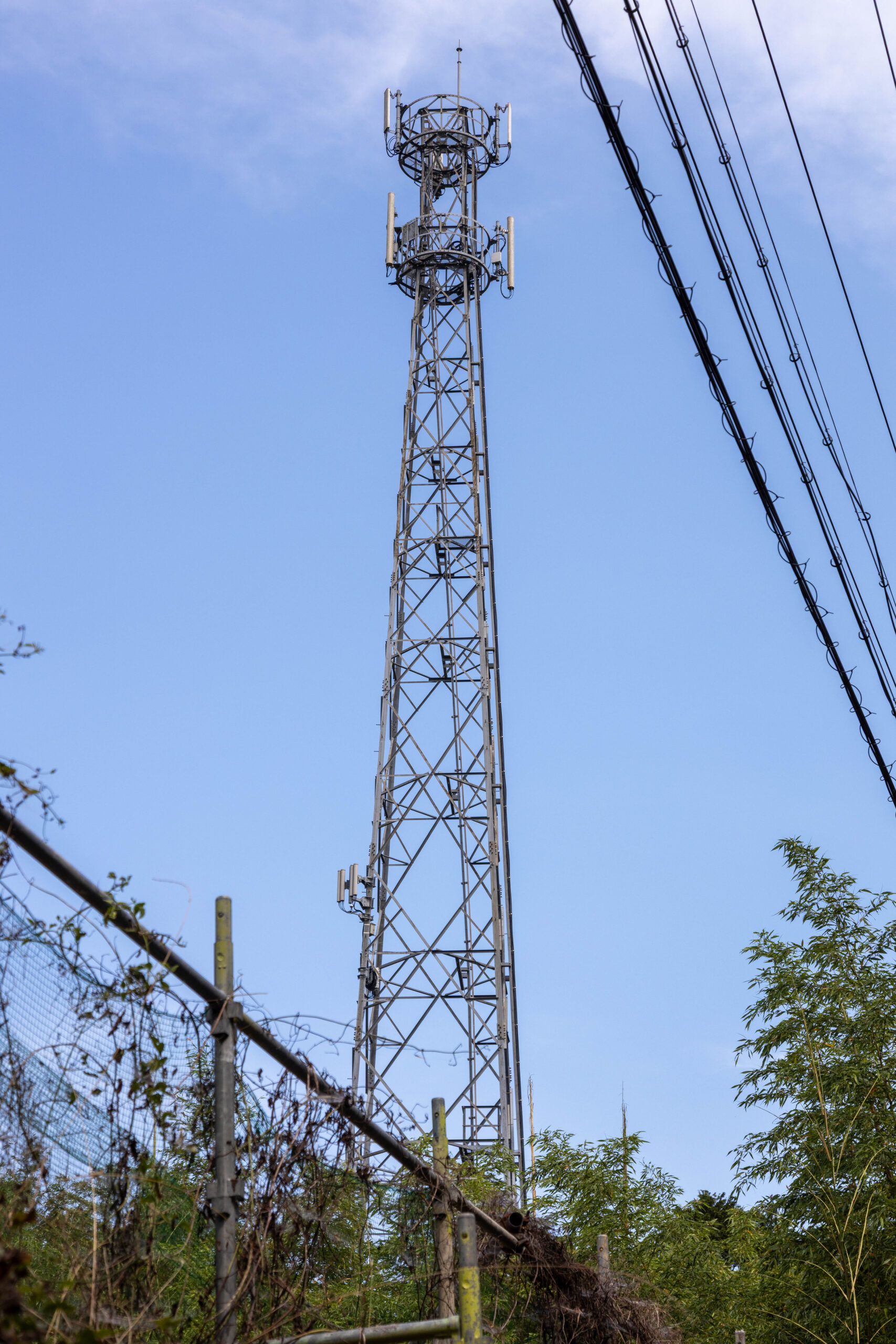

45Mアングル鉄塔(SLW45)
伊賀局(1995年10月完成)
電気興業株式会社製作
アングル鉄塔
IMTいなべ大安宇賀局
設置時期に関しては要審議
シリンダー鉄柱２
ジェイフォン東海
鉄柱
北勢阿下喜局
25Mモノポール鉄塔(MPⅡ-25)
安濃草生局
中部鉄塔工業株式会社製作

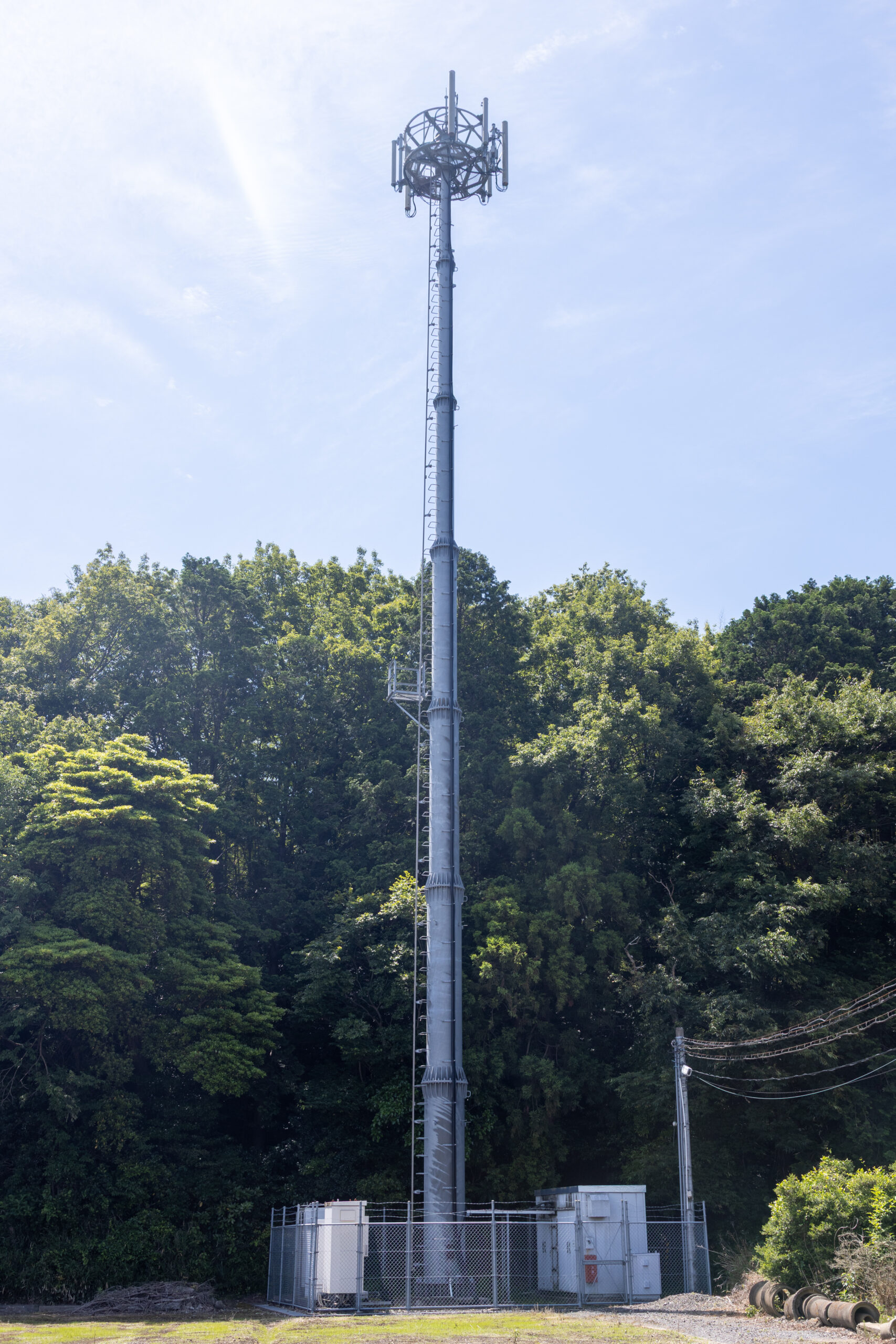

45Mモノポール鉄塔(MP-45)
芸濃北神山局(2000年8月完成)
中部鉄塔工業株式会社製作
鉄塔重量(アンカー類含む) 22190.4kg
積載許容風圧荷重(アンテナ、支持柱)
上段(リング):C×A=3.24㎡
下段(直接):C×A=2.00㎡
フィーダ:C×A=0.042㎡/m
基部反力 V 18.37t – H 12.15t – M 272.40t・m
基礎 底板 5.6m角×厚0.9m 柱脚高 1.7m
許容地耐力(短期) 30t/㎡ 深さ 2.3m
ボーダフォン
アングル鉄塔
イーモバイルと似ている
ソフトバンク
40mアングル鉄塔(STOWER-J-L40-34-Ⅱ-29)
伊賀山畑局(2013年1月完成)
株式会社CTK製作
40mアングル鉄塔
プラチナバンド鉄塔
プラチナバンド獲得時代に設置されたアングル鉄塔

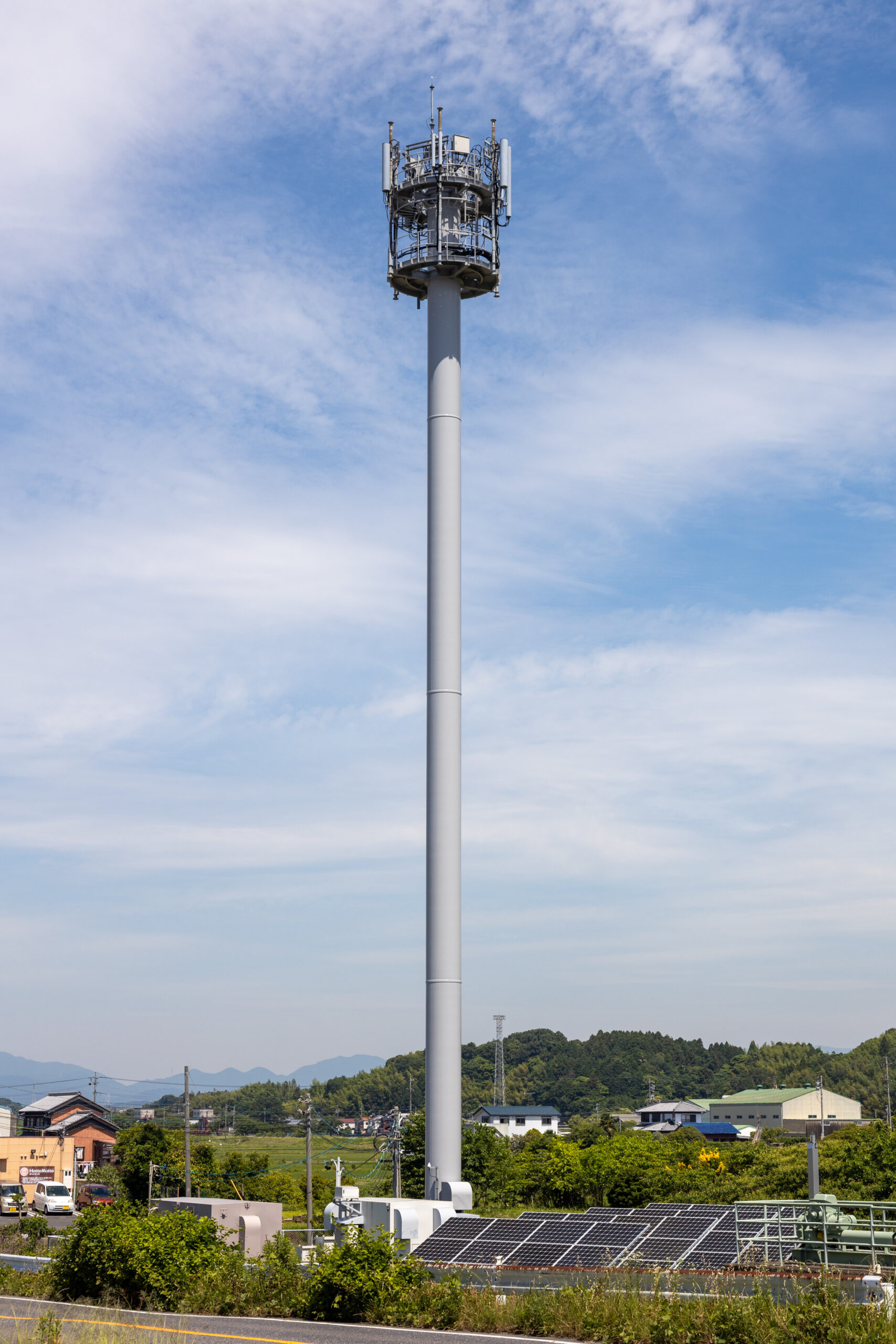

シリンダー鉄柱
イーモバイル

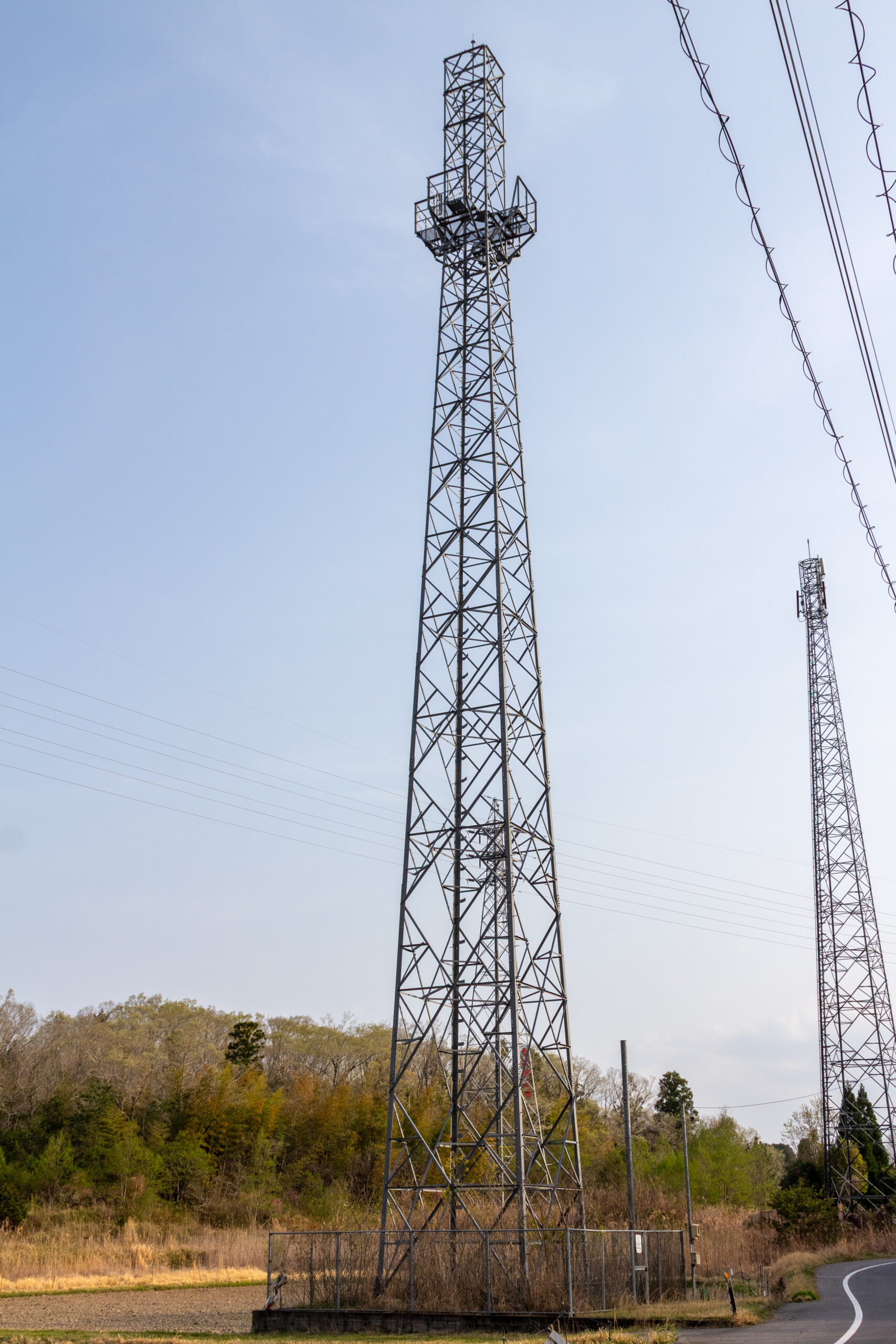

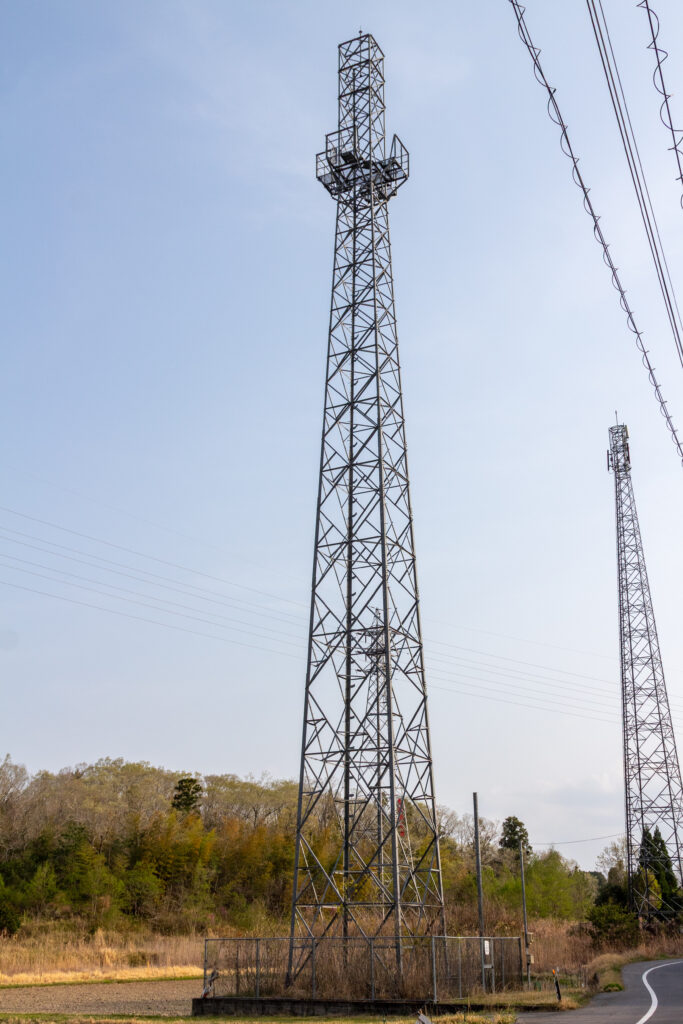

40mアングル鉄塔
オプテージ(ケイ・オプティコム)
関西電力系列の大手電気通信事業者。関西を中心に約640局を通信キャリアに提供している3。インフラシェアリングの先駆けとなった会社である。
30mアングル・地上型 (亀山保線所無線鉄塔)
関西電力 亀山保線所の鉄塔。すでに関西電力の施設はなくなっており鉄塔だけが残っている。
亀山羽若局
楽天モバイル
コンクリート柱
シリンダー柱
30m鉄塔
那須電機鉄工株式会社製作
送電鉄塔
中国電力ネットワークの送電鉄塔に取り付けている例
JTOWER
嵌合式組立鋼管柱17.9-22-11
KDDI基地局でも見られることがある。
JTW神津島鴎穴局
那須電機鉄工株式会社製作

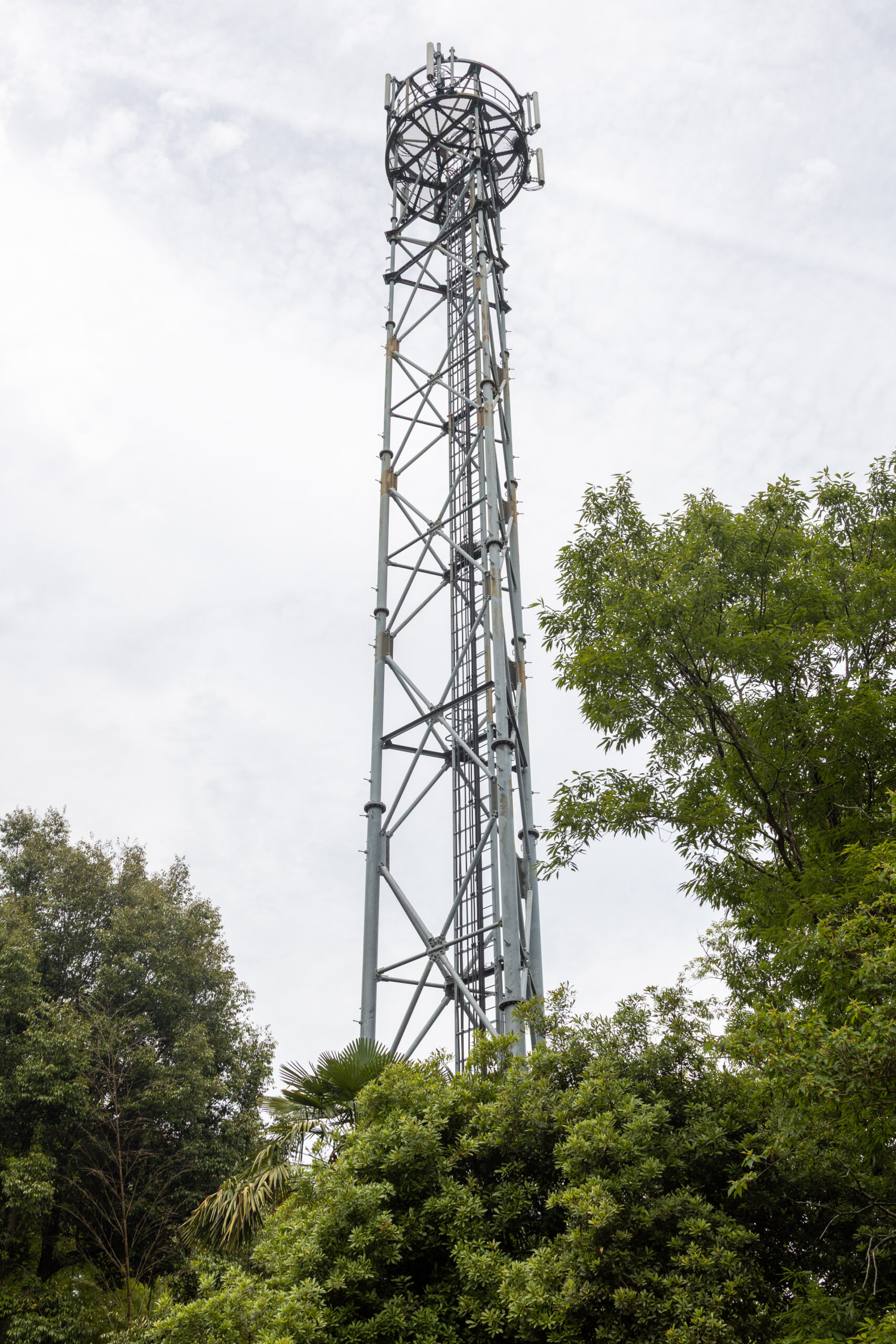

TowerPods
レンドリース・グループの進めるインフラシェアリング事業会社です。
コンクリート柱
